色温度変換フィルター
色温度とは
光源の色が、ある温度に熱せられた黒体（完全放射体）放射の色と視覚的に“似ている”場合、黒体の温度をその光源の色温度と言います。単位はK（ケルビン）です。例えば太陽光の色温度は5500K～6500K、白熱球の色温度は約3000Kです。
色温度変換フィルターとは

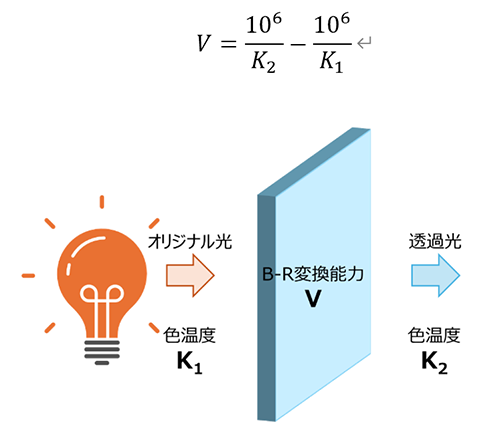

色温度変換フィルターは光源の色温度を変更する色ガラスフィルターです。その色温度変換能力は「B-R変換能力」という数値で表され、単位はmired（ミレッド）です。 たとえばオリジナル光源の色温度がK 1 でフィルター透過後の光の色温度をK 2 とすると、このフィルターのB-R変換能力Vは次式の通りとなります。
この値はアンバー系のフィルター（LAシリーズ）ではプラスとなり色温度を下降させ、ブルー系のフィルター（LBシリーズ）ではマイナスとなり色温度を上昇させます。
厚さと変換能力の関係

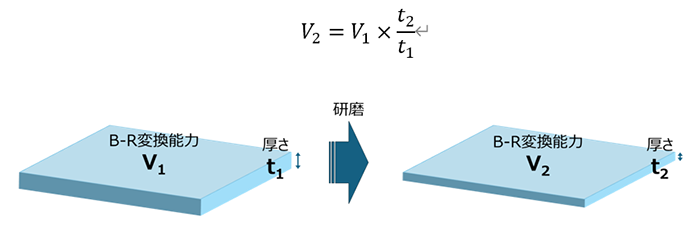

色温度変換フィルターは吸収タイプの色ガラスフィルターです。したがって厚さを変えると透過特性が変化します。 あるフィルター（B-R変換能力：V 1 、厚さt 1 ）を研磨して厚さをt 2 に変更した時のB-R変換能力V 2 は以下の通りとなります。
つまり研磨して厚さを変更することによって任意の色温度変換能力を持ったフィルターを作ることができます。
ご希望がありましたら当社までご連絡ください。
- ご希望の場合は、有償にて透過率測定データをお付けします。（測定機種：島津製作所 UV-3600／価格：3,000円～）
- 色温度変換フィルターはRoHS指令除外品です。詳細は こちら をご覧ください（英文）。
- 他の寸法や丸加工も可能ですのでお問い合わせ下さい。ただし価格は数量や形状によって変動します。
参考写真

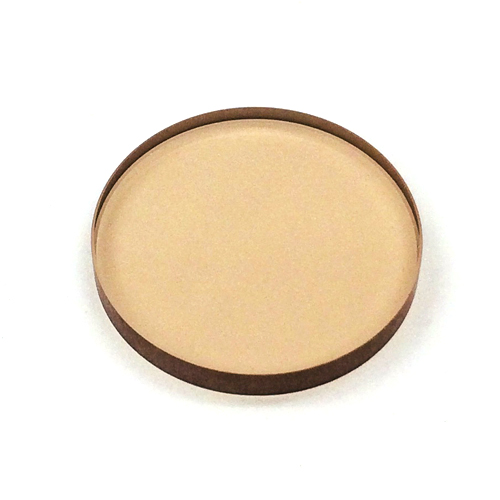

LA20-50加工イメージ

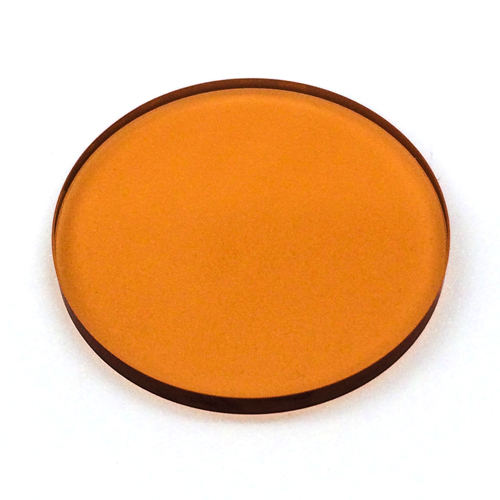

LA80-50加工イメージ

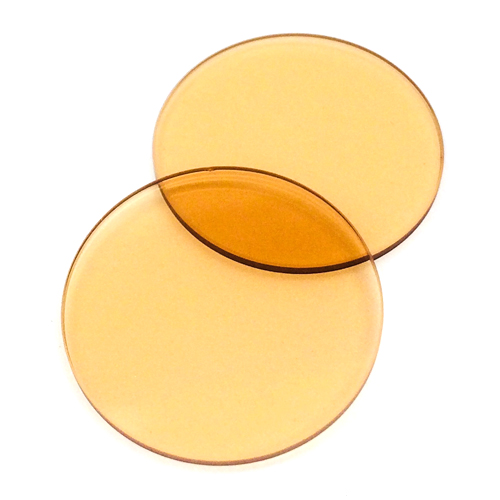

LA140-50加工イメージ

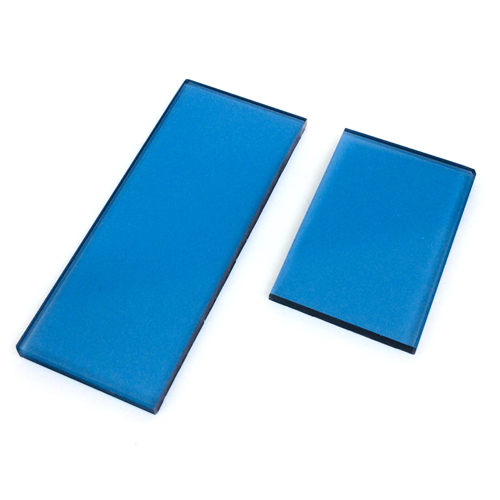

LB80-50加工イメージ

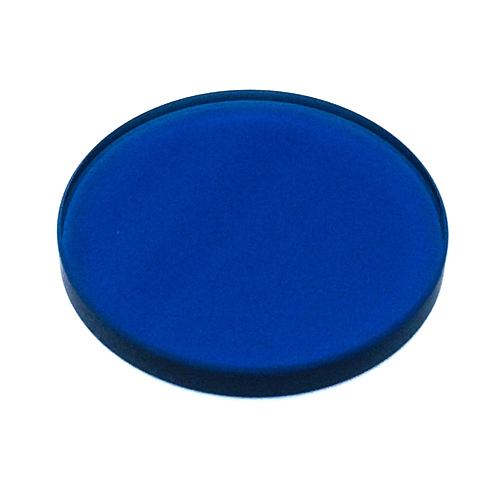

LB120-50加工イメージ

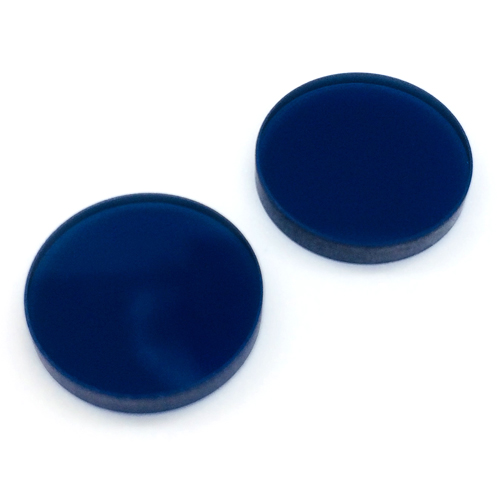

LB200-50加工イメージ
素材仕様

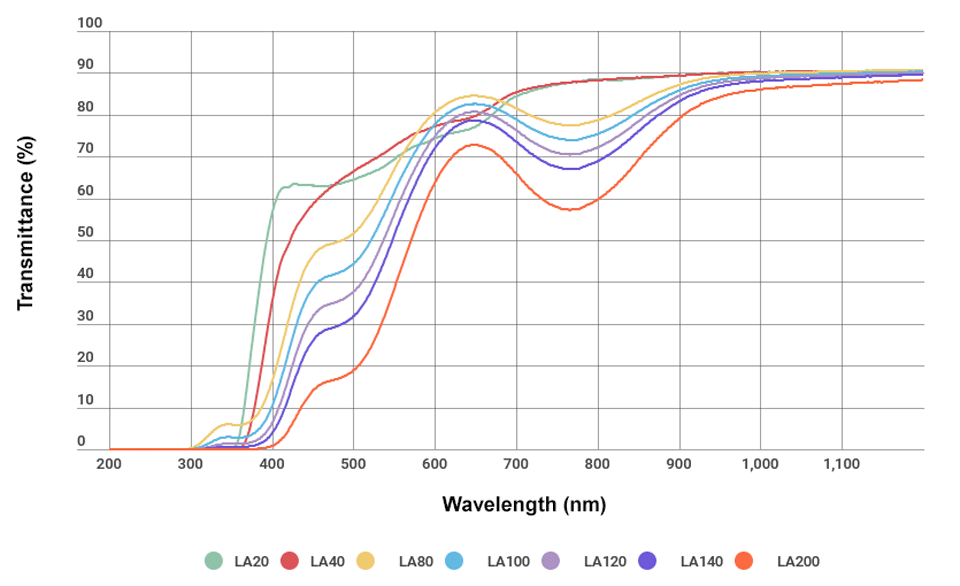

HOYAのLAシリーズ
| 素材 | 規格値 |
色度
(標準光源A) |
屈折率 |
化学的
性質 |
熱的性質 |
機械的
性質 |
比重 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| V(mired) | x | y | 600nm | DW | DA | Tg | Ts |
α
-30/70 |
α
100/300 |
HK | FA | s | |
| LA20 | +20±5 | 0.467 | 0.408 | 1.547 | 2 | 1 | 505 | 545 | 89 | 102 | 520 | 130 | 2.73 |
| LA40 | +40±5 | 0.469 | 0.413 | 1.554 | 2 | 1 | 505 | 550 | 88 | 102 | 520 | 130 | 2.76 |
| LA80 | +80±5 | 0.490 | 0.415 | 1.526 | 3 | 1 | 510 | 560 | 100 | 113 | 530 | 130 | 2.67 | LA100 | +100±5 | 0.500 | 0.415 | 1.525 | 3 | 1 | 510 | 560 | 100 | 113 | 530 | 130 | 2.67 |
| LA120 | +120±5 | 0.510 | 0.415 | 1.524 | 3 | 1 | 515 | 565 | 99 | 110 | 530 | 130 | 2.68 |
| LA140 | +140±5 | 0.519 | 0.415 | 1.524 | 3 | 1 | 515 | 565 | 99 | 110 | 530 | 130 | 2.68 |
| LA200 | +200±5 | 0.545 | 0.411 | 1.529 | 3 | 1 | 515 | 565 | 99 | 110 | 530 | 130 | 2.68 |
※記載データは代表値であり、また、改良のために予告なしに変更することがありますのでご承知ください。

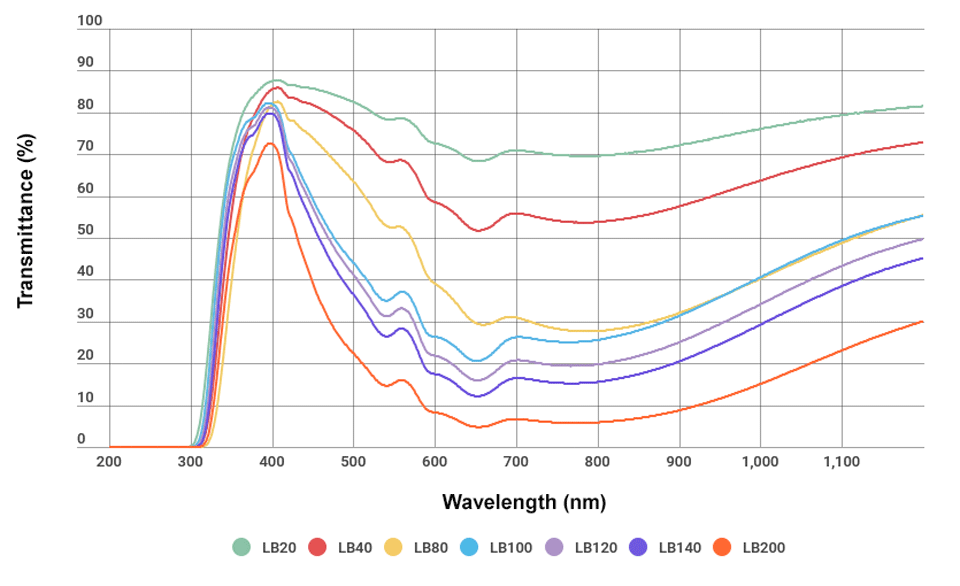

HOYAのLBシリーズ
| 素材 | 規格値 |
色度
(標準光源A) |
屈折率 |
化学的
性質 |
熱的性質 |
機械的
性質 |
比重 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| V(mired) | x | y | 600nm | DW | DA | Tg | Ts |
α
-30/70 |
α
100/300 |
HK | FA | S | |
| LB20 | -20±5 | 0.433 | 0.406 | 1.522 | 3 | 1 | 470 | 515 | 95 | 117 | 490 | 110 | 2.81 |
| LB40 | -40±5 | 0.417 | 0.404 | 1.509 | 2 | 1 | 460 | 515 | 92 | 115 | 490 | 110 | 2.81 |
| LB80 | -80±5 | 0.388 | 0.398 | 1.541 | 2 | 1 | 460 | 510 | 99 | 116 | 490 | 110 | 2.83 |
| LB100 | -100±5 | 0.380 | 0.384 | 1.534 | 2 | 1 | 460 | 505 | 97 | 114 | 490 | 110 | 2.81 |
| LB120 | -120±5 | 0.365 | 0.379 | 1.517 | 2 | 1 | 480 | 535 | 94 | 105 | 520 | 130 | 2.57 |
| LB140 | -140±5 | 0.353 | 0.371 | 1.513 | 1 | 1 | 480 | 535 | 95 | 107 | 520 | 130 | 2.57 |
| LB200 | -200±7 | 0.316 | 0.342 | 1.514 | 1 | 1 | 480 | 530 | 92 | 105 | 520 | 130 | 2.57 |
※記載データは代表値であり、また、改良のために予告なしに変更することがありますのでご承知ください。
価格表
素材：LAシリーズ、LBシリーズ
ガラスの厚みによって分光特性を調整いたします。詳細はご相談ください。
| 型番 | 寸法 | 価格 * |
|---|---|---|
| LA20-50 | 50×50mm | 11,000円(税込12,100円) |
| LA40-50 | 50×50mm | 11,000円(税込12,100円) |
| LA80-50 | 50×50mm | 11,000円(税込12,100円) |
| LA100-50 | 50×50mm | 11,000円(税込12,100円) |
| LA120-50 | 50×50mm | 11,000円(税込12,100円) |
| LA140-50 | 50×50mm | 11,000円(税込12,100円) |
| LA200-50 | 50×50mm | 11,000円(税込12,100円) |
| 型番 | 寸法 | 価格 * |
|---|---|---|
| LB20-50 | 50×50mm | 11,000円(税込12,100円) |
| LB40-50 | 50×50mm | 11,000円(税込12,100円) |
| LB80-50 | 50×50mm | 11,000円(税込12,100円) |
| LB100-50 | 50×50mm | 11,000円(税込12,100円) |
| LB120-50 | 50×50mm | 11,000円(税込12,100円) |
| LB140-50 | 50×50mm | 11,000円(税込12,100円) |
| LB200-50 | 50×50mm | 11,000円(税込12,100円) |
