ロングパスフィルター(赤外透過可視吸収フィルター)
渋谷光学ではお客様の多様なニーズにお応えするためSCHOTT材、HOYA材を取り扱っております。
加工からフィルター枠入れまで対応いたします。
色ガラスはRoHS指令除外品です。関連資料は
こちら
をご参照ください(英文)。
ご希望の場合は、有償にて透過率測定データをお付けします。（測定機種：島津製作所 UV-3600／価格：3,000円～）
SCHOTT材 ロングパスフィルター
「型番」欄のアルファベットは、フィルターグループの分類を表すものです。
※S-RG610,S-RG630,S-RG645,S-RG665,S-RG695,S-RG9は
こちらのページ
でご紹介しております。
SCHOTT フィルターグループ分類一覧
SCHOTT色ガラスフィルターは可視域において特定波長を吸収する特性を持っています。
光学機器をはじめ、理化学、工業、カメラなど色々な製品に欠かせない部品です。
※表中に一部、当社での取り扱いのない商品がございます。
- S-WG
- 紫外域でのカットオフが種類によって異なり、可視光線、IR内で透過する無色ガラス
- S-GG
- ほぼ無色から黄色のガラス、IR透過
- S-OG
- 橙色ガラス、IR透過
- S-RG
- 赤色および黒色ガラス、IR透過
- S-UG
- 黒色および青色のガラス、UV透過
- S-BG
- 青色、青緑色及びマルチバンドガラス
- S-VG
- 緑色ガラス
- S-KG
- 可視光線透過性が高く、IRを効果的に吸収する無色のガラス（熱線吸収フィルター）
- S-NG
- 可視光線範囲で均一な減衰度の中性濃度ガラス

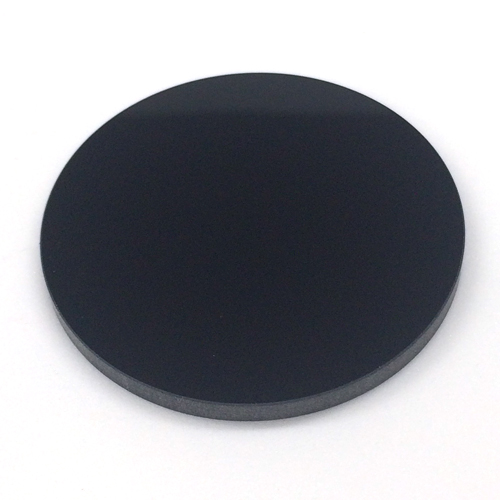

S-RG715加工イメージ1

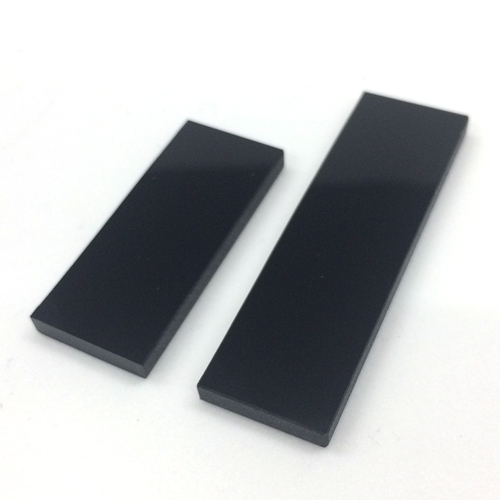

S-RG715加工イメージ2

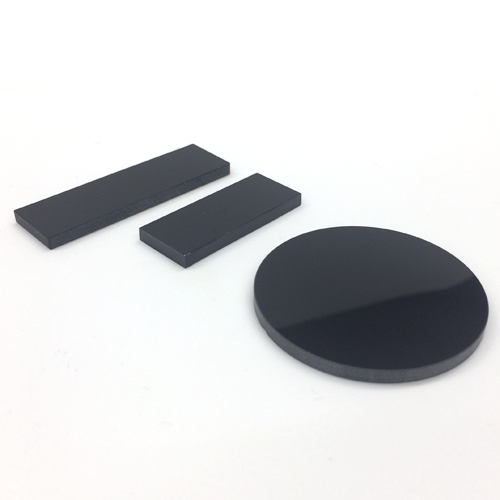

S-RG715加工イメージ3
| 型番 | 寸法 | 厚み | 価格 |
詳細特性
(内部透過率) |
|---|---|---|---|---|
| S-RG715 | 50×50mm | 3.0mm | 12,500円(税込13,750円) |
|
| S-RG780 | 50×50mm | 3.0mm | 12,500円(税込13,750円) |
|
| S-RG830 | 50×50mm | 3.0mm | 12,500円(税込13,750円) |
|
| S-RG850 | 50×50mm | 3.0mm | 12,500円(税込13,750円) |
|
| S-RG1000 | 50×50mm | 3.0mm | 12,500円(税込13,750円) |
|
※S-RG610,S-RG630,S-RG645,S-RG665,S-RG695,S-RG9は
こちらのページ
でご紹介しております。
HOYA材 赤外透過可視吸収フィルター
可視光をほとんど吸収し赤外域を透過するフィルターです。
赤外カットフィルターは、赤外線警報機や、暗視装置などの光源として広範囲に使用されます。
- 赤外域を比較的シャープカットするRとIRシリーズ、赤外域をなだらかにカットするRMシリーズがあります。
- 他の寸法や丸加工も可能ですのでお問い合わせ下さい。
- 価格は数量や形状により変動しますのでお問い合わせください。

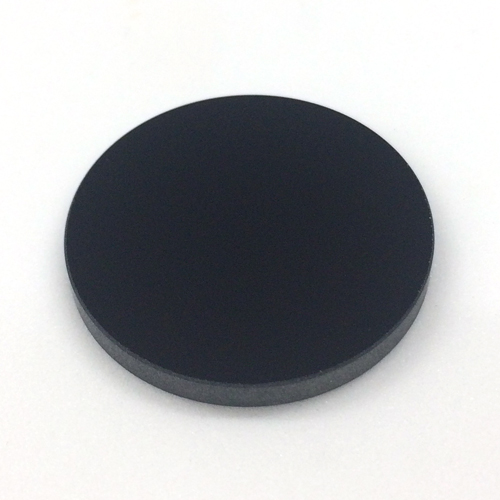

R72加工イメージ

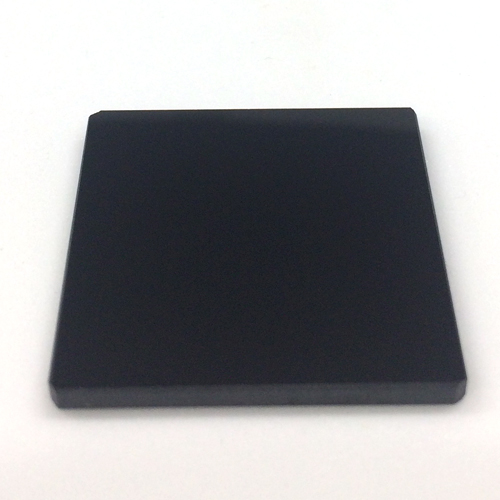

IR80N加工イメージ

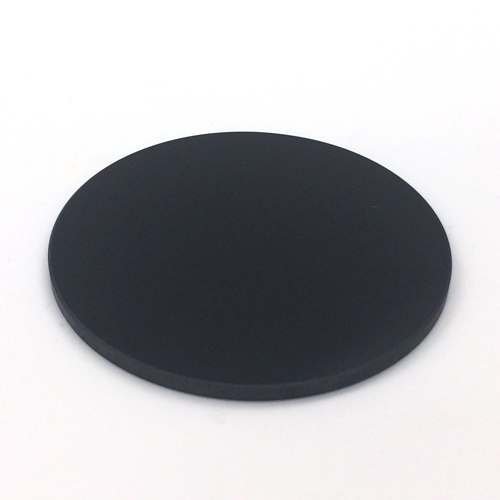

RM90加工イメージ

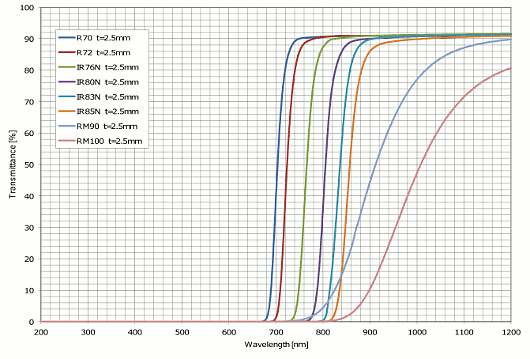

透過率
価格表
| 型番 | 素材 | 寸法 | 厚み | 価格 * | 詳細特性 |
|---|---|---|---|---|---|
| R70-50-2.5 | R70 | 50×50mm | 2.5mm | 11,000円(税込12,100円) | 特性表 |
| R72-50-2.5 | R72 | 50×50mm | 2.5mm | 11,000円(税込12,100円) | 特性表 |
| IR76N-50-2.5 | IR76N | 50×50mm | 2.5mm | 17,600円(税込19,360円) | 特性表 |
| IR80N-50-2.5 | IR80N | 50×50mm | 2.5mm | 17,600円(税込19,360円) | 特性表 |
| IR83N-50-2.5 | IR83N | 50×50mm | 2.5mm | 17,600円(税込19,360円) | 特性表 |
| IR85N-50-2.5 | IR85N | 50×50mm | 2.5mm | 17,600円(税込19,360円) | 特性表 |
| RM90-50-2.5 | RM90 | 50×50mm | 2.5mm | 15,400円(税込16,940円) | 特性表 |
| RM100-50-2.5 | RM100 | 50×50mm | 2.5mm | 15,400円(税込16,940円) | 特性表 |
