紫外バンドパスフィルター(紫外透過可視吸収フィルター)
渋谷光学ではお客様の多様なニーズにお応えするためSCHOTT材、HOYA材を取り扱っております。
加工からフィルター枠入れまで対応いたします。
色ガラスはRoHS指令除外品です。関連資料は
こちら
をご参照ください(英文)。
ご希望の場合は、有償にて透過率測定データをお付けします。（測定機種：島津製作所 UV-3600／価格：3,000円～）
SCHOTT材 紫外バンドパスフィルター
選択的に、ある特定範囲の波長(必要な光)だけを透過させるフィルターです。
「型番」欄のアルファベットは、フィルターグループの分類を表すものです。
SCHOTT フィルターグループ分類一覧
SCHOTT色ガラスフィルターは可視域において特定波長を吸収する特性を持っています。
光学機器をはじめ、理化学、工業、カメラなど色々な製品に欠かせない部品です。
※表中に一部、当社での取り扱いのない商品がございます。
- S-WG
- 紫外域でのカットオフが種類によって異なり、可視光線、IR内で透過する無色ガラス
- S-GG
- ほぼ無色から黄色のガラス、IR透過
- S-OG
- 橙色ガラス、IR透過
- S-RG
- 赤色および黒色ガラス、IR透過
- S-UG
- 黒色および青色のガラス、UV透過
- S-BG
- 青色、青緑色及びマルチバンドガラス
- S-VG
- 緑色ガラス
- S-KG
- 可視光線透過性が高く、IRを効果的に吸収する無色のガラス（熱線吸収フィルター）
- S-NG
- 可視光線範囲で均一な減衰度の中性濃度ガラス

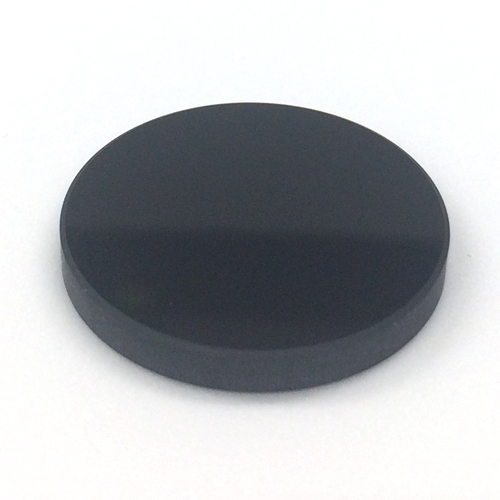

S-UG1加工イメージ

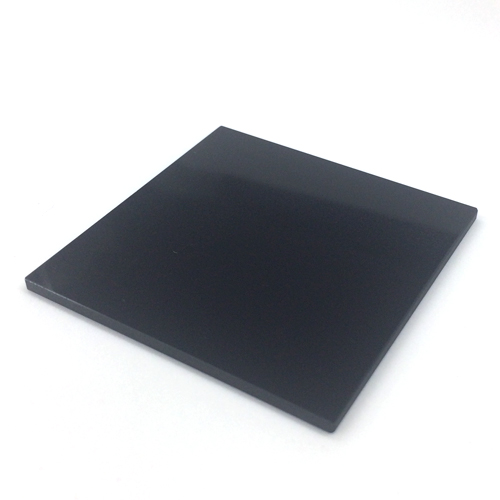

S-UG5加工イメージ

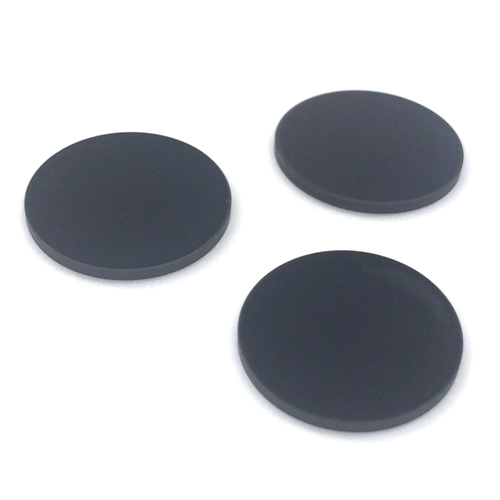

S-UG11加工イメージ
| 型番 | 寸法 | 厚み | 価格 |
詳細特性
(内部透過率) |
|---|---|---|---|---|
| S-UG1 | 50×50mm | 1.0mm | 12,000円(税込13,200円) |
|
| S-UG5 ★ | 50×50mm | 1.0mm | 24,000円(税込26,400円) |
|
| S-UG11 ★ | 50×50mm | 1.0mm | 24,000円(税込26,400円) |
|
★通常の保管の場合、数ヶ月以内にガラス表面の変化が起こる可能性があります。
HOYA材 紫外透過可視吸収フィルター
紫外域を透過し、可視域を吸収し、わずかに近赤外域を透過する暗黒色のフィルターガラスです。主として紫外線のみを取り出すときに用い、水銀灯の代表スペクトル線である253.7nmや365nmの波長を選択的に透過させることに利用します。
「型番」欄の数字は、最高透過率になる波長を表しています。
- 他の寸法や丸加工も可能ですのでお問い合わせ下さい。
- 価格は数量や形状により変動しますのでお問い合わせください。

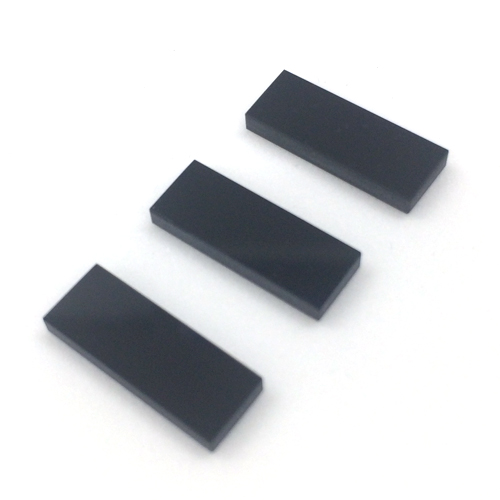

U330加工イメージ

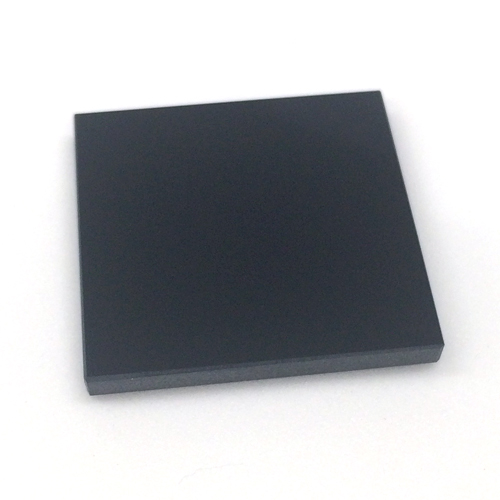

U340加工イメージ

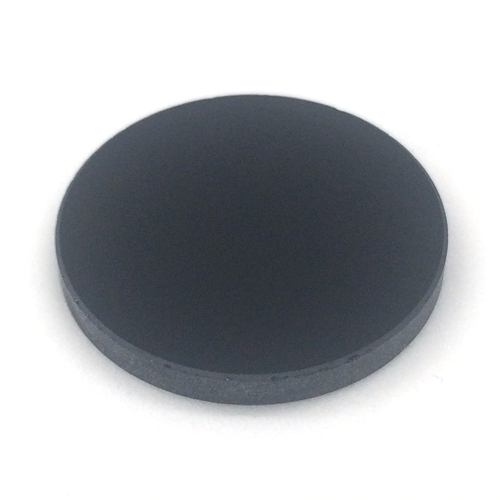

U360加工イメージ
価格表
| 型番 | 素材 | 寸法 | 厚み | 価格 * | 詳細特性 |
|---|---|---|---|---|---|
| U330-50-2.5 ★ | U330 | 50×50mm | 2.5mm | 17,600円(税込19,360円) | 特性表 |
| U340-50-2.5 ★ | U340 | 50×50mm | 2.5mm | 17,600円(税込19,360円) | 特性表 |
| U360-50-2.5 | U360 | 50×50mm | 2.5mm | 17,600円(税込19,360円) | 特性表 |
| UL254S-50-2.5 | UL254S | 50×50mm | 2.5mm | 22,000円(税込24,200円) | 特性表 |
| E-U360-50-2.5 | E-U360 | 50×50mm | 2.5mm | 22,000円(税込24,200円) | 特性表 |
| UL365S-50-3.25 | UL365S | 50×50mm | 3.25mm | 22,000円(税込24,200円) | 特性表 |
★通常の保管の場合、数ヶ月以内にガラス表面の変化が起こる可能性があります。
中国材 紫外バンドパスフィルター(紫外透過可視吸収フィルター)

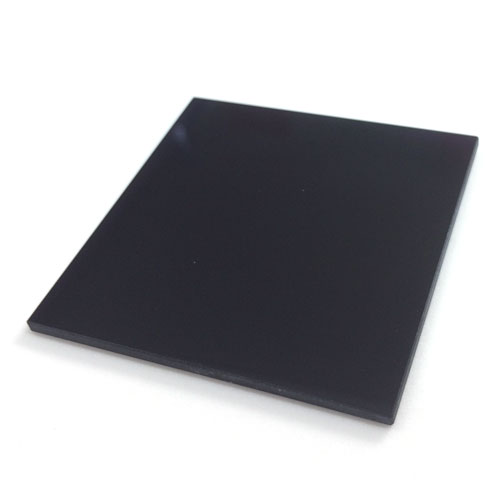

UA2

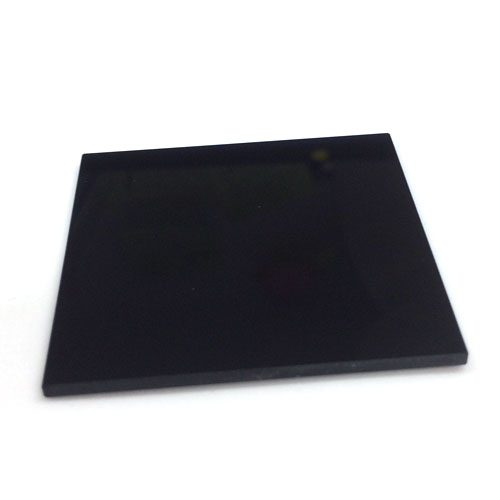

UA3

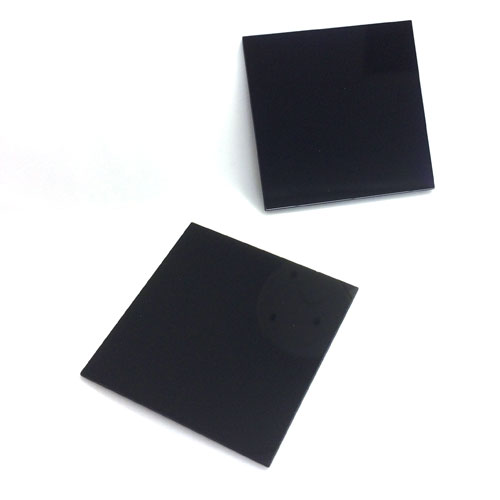

UA2、UA3
| 型番 | 寸法 | 厚み | 価格 | 詳細特性 |
|---|---|---|---|---|
| UA2 ★ | 50×50mm | 1.0mm | 7,200円(税込7,920円) |
|
| UA3 ★ | 50×50mm | 2.0mm | 7,200円(税込7,920円) |
|
★通常の保管の場合、数ヶ月以内にガラス表面の変化が起こる可能性があります。
