渋谷光学ではお客様の多様なニーズにお応えするためSCHOTT材、HOYA材、また中国材を取り扱っております。
加工からフィルター枠入れまで対応いたします。
色ガラスはRoHS指令除外品です。関連資料は
こちら
をご参照ください(英文)。
ご希望の場合は、有償にて透過率測定データをお付けします。（測定機種：島津製作所 UV-3600／価格：3,000円～）
SCHOTT材 ロングパスフィルター
「型番」欄に示した数字(波長)よりも長い波長だけを透過させるフィルターです。
※S-RG715,S-RG780,S-RG830,S-RG850,S-RG1000は
こちらのページ
でご紹介しております。

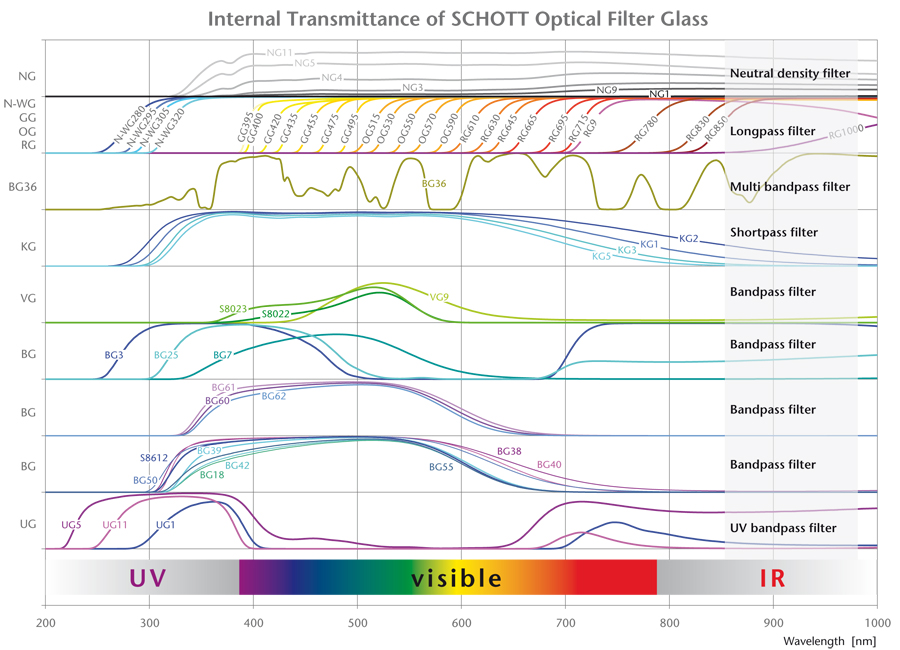

SCHOTT フィルターグループ分類一覧
SCHOTT色ガラスフィルターは可視域において特定波長を吸収する特性を持っています。
光学機器をはじめ、理化学、工業、カメラなど色々な製品に欠かせない部品です。
※表中に一部、当社での取り扱いのない商品がございます。
- S-WG
- 紫外域でのカットオフが種類によって異なり、可視光線、IR内で透過する無色ガラス
- S-GG
- ほぼ無色から黄色のガラス、IR透過
- S-OG
- 橙色ガラス、IR透過
- S-RG
- 赤色および黒色ガラス、IR透過
- S-UG
- 黒色および青色のガラス、UV透過
- S-BG
- 青色、青緑色及びマルチバンドガラス
- S-VG
- 緑色ガラス
- S-KG
- 可視光線透過性が高く、IRを効果的に吸収する無色のガラス（熱線吸収フィルター）
- S-NG
- 可視光線範囲で均一な減衰度の中性濃度ガラス
価格表
| 型番 | 寸法 | 厚み | 価格 |
詳細特性
(内部透過率) |
|---|---|---|---|---|
| S-WG280 | 50×50mm | 2.0mm | 10,000円(税込11,000円) |
|
| S-WG295 | 50×50mm | 2.0mm | 10,000円(税込11,000円) |
|
| S-WG305 | 50×50mm | 2.0mm | 10,000円(税込11,000円) |
|
| S-WG320 | 50×50mm | 2.0mm | 10,000円(税込11,000円) |
|
| 型番 | 寸法 | 厚み | 価格 |
詳細特性
(内部透過率) |
|---|---|---|---|---|
| S-GG395 | 50×50mm | 3.0mm | 11,000円(税込12,100円) |
|
| S-GG400 | 50×50mm | 3.0mm | 11,000円(税込12,100円) |
|
| S-GG420 | 50×50mm | 3.0mm | 11,000円(税込12,100円) |
|

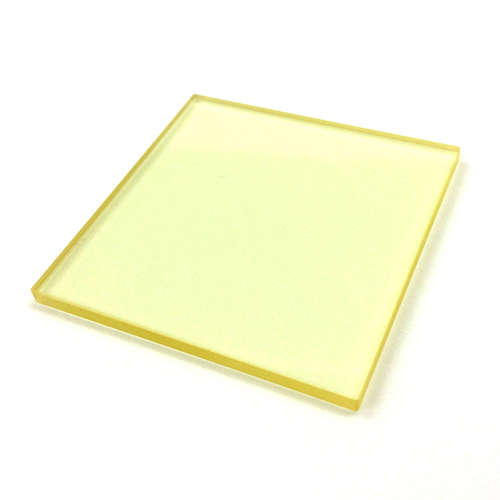

| S-GG435 | 50×50mm | 3.0mm | 11,000円(税込12,100円) |
|
| S-GG455 | 50×50mm | 3.0mm | 11,000円(税込12,100円) |
|
| S-GG475 | 50×50mm | 3.0mm | 11,000円(税込12,100円) |
|
| S-GG495 | 50×50mm | 3.0mm | 11,000円(税込12,100円) |
|
| 型番 | 寸法 | 厚み | 価格 |
詳細特性
(内部透過率) |
|---|---|---|---|---|
| S-OG515 | 50×50mm | 3.0mm | 11,000円(税込12,100円) |
|
| S-OG530 | 50×50mm | 3.0mm | 11,000円(税込12,100円) |
|

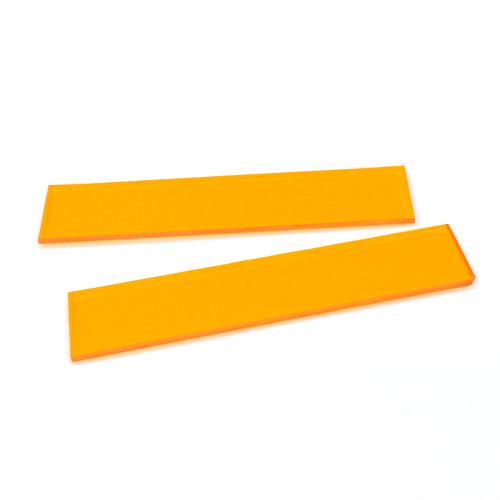

| S-OG550 | 50×50mm | 3.0mm | 11,000円(税込12,100円) |
|
| S-OG570 | 50×50mm | 3.0mm | 11,000円(税込12,100円) |
|
| S-OG590 | 50×50mm | 3.0mm | 11,000円(税込12,100円) |
|
| 型番 | 寸法 | 厚み | 価格 |
詳細特性
(内部透過率) |
|---|---|---|---|---|

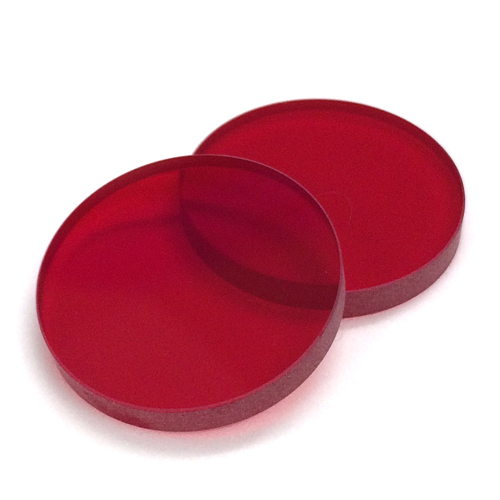

| S-RG610 | 50×50mm | 3.0mm | 11,000円(税込12,100円) |
|
| S-RG630 | 50×50mm | 3.0mm | 11,000円(税込12,100円) |
|
| S-RG645 | 50×50mm | 3.0mm | 11,000円(税込12,100円) |
|
| S-RG665 | 50×50mm | 3.0mm | 11,000円(税込12,100円) |
|
| S-RG695 | 50×50mm | 3.0mm | 11,000円(税込12,100円) |
|
| S-RG9 | 50×50mm | 3.0mm | 11,000円(税込12,100円) |
|
HOYA材 シャープカットフィルター
HOYA材 シャープカットフィルターには、L-37からR-66まで15種類あります。「型番」欄のアルファベット「L、Y、O、R」は、それぞれcolorless、Yellow、Orange、Redというフィルターの色調を表します。「型番」欄の2桁の数字は透過限界波長を表します。L-42からR-66までのフィルターは“発色ガラス”であり、発色温度を調整することによって、ある程度分光特性を変化させることができます。
シャープカットフィルターは、波長350nmから800nmの範囲において、ある波長以下の光をできるだけ遮断し、これより長波長の光をなるべく完全に透過させるものとして、波長傾斜幅(Δλ)、透過限界波長(λT)、高透過域の透過率(TH)、吸収域の透過率(TA)が規定されています。
- 他の寸法や丸加工も可能ですのでお問い合わせ下さい。
- 価格は数量や形状により変動しますのでお問い合わせください。
価格表
| 型番 | 素材 | 寸法 | 厚み | 価格 * | 詳細特性 |
|---|---|---|---|---|---|
| L37-50-2.5 | L37 | 50×50mm | 2.5mm | 11,000円(税込12,100円) | 特性表 |
| L38-50-2.5 | L38 | 50×50mm | 2.5mm | 11,000円(税込12,100円) | 特性表 |
| L39-50-2.5 | L39 | 50×50mm | 2.5mm | 11,000円(税込12,100円) | 特性表 |
| L42-50-2.5 | L42 | 50×50mm | 2.5mm | 11,000円(税込12,100円) | 特性表 |

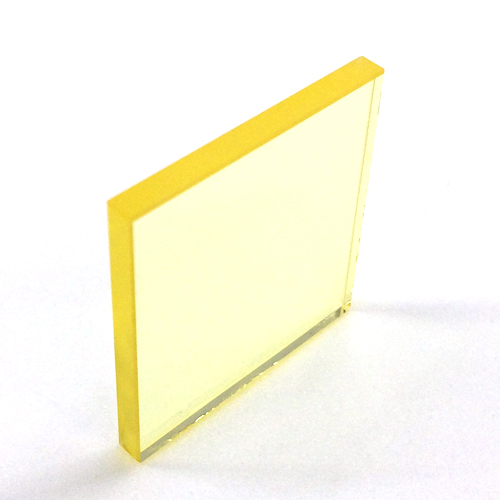

| Y44-50-2.5 | Y44 | 50×50mm | 2.5mm | 11,000円(税込12,100円) | 特性表 |
| Y48-50-2.5 | Y48 | 50×50mm | 2.5mm | 11,000円(税込12,100円) | 特性表 |
| Y50-50-2.5 | Y50 | 50×50mm | 2.5mm | 11,000円(税込12,100円) | 特性表 |
| Y52-50-2.5 | Y52 | 50×50mm | 2.5mm | 11,000円(税込12,100円) | 特性表 |

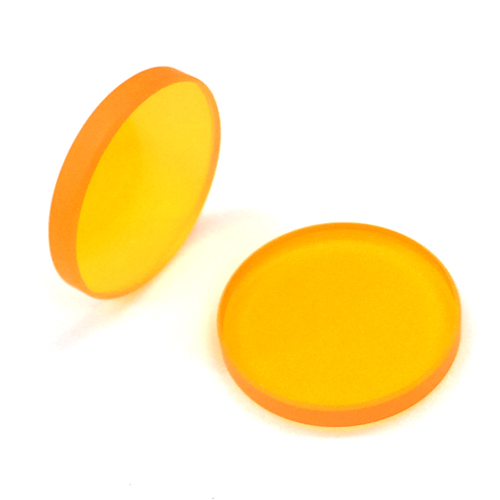

| O54-50-2.5 | O54 | 50×50mm | 2.5mm | 11,000円(税込12,100円) | 特性表 |
| O56-50-2.5 | O56 | 50×50mm | 2.5mm | 11,000円(税込12,100円) | 特性表 |
| O58-50-2.5 | O58 | 50×50mm | 2.5mm | 11,000円(税込12,100円) | 特性表 |
| R60-50-2.5 | R60 | 50×50mm | 2.5mm | 11,000円(税込12,100円) | 特性表 |

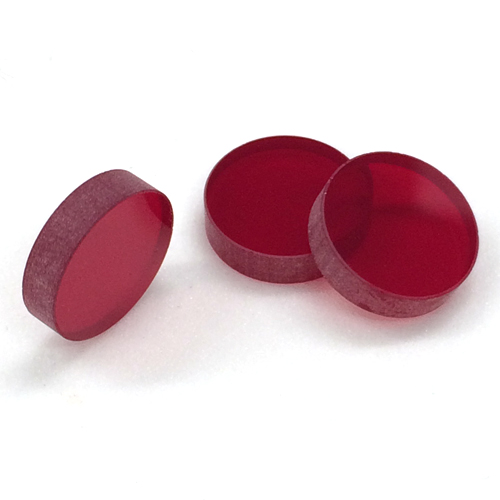

| R62-50-2.5 | R62 | 50×50mm | 2.5mm | 11,000円(税込12,100円) | 特性表 |
| R64-50-2.5 | R64 | 50×50mm | 2.5mm | 11,000円(税込12,100円) | 特性表 |
| R66-50-2.5 | R66 | 50×50mm | 2.5mm | 11,000円(税込12,100円) | 特性表 |
| R70-50-2.5 | R70 | 50×50mm | 2.5mm | 11,000円(税込12,100円) | 特性表 |
| R72-50-2.5 | R72 | 50×50mm | 2.5mm | 11,000円(税込12,100円) | 特性表 |

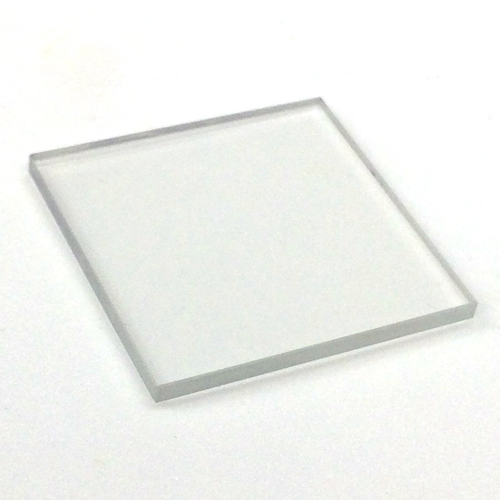

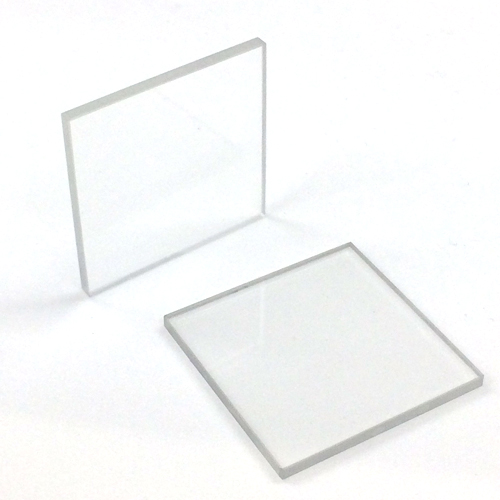

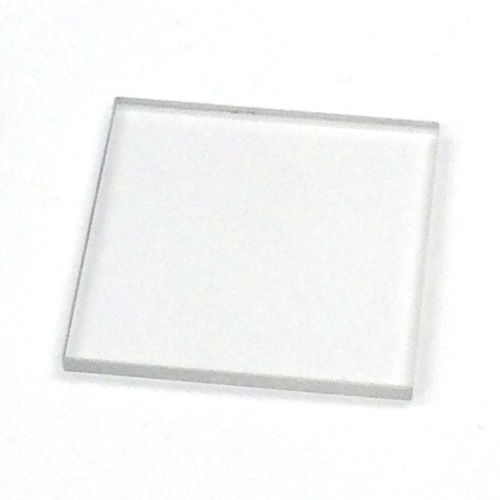

中国材 ロングパスフィルター(シャープカットフィルター)
多様化需要に応じるために、UV全域をカバーする各種UV波長対応色ガラスフィルターも備えております。
「型番」欄に示した数字（波長）よりも長い波長だけを透過させるフィルターです。
