ショートパスフィルター(熱線吸収フィルター)
渋谷光学ではお客様の多様なニーズにお応えするためSCHOTT材、HOYA材を取り扱っております。
加工からフィルター枠入れまで対応いたします。
色ガラスはRoHS指令除外品です。関連資料は
こちら
をご参照ください(英文)。
ご希望の場合は、有償にて透過率測定データをお付けします。（測定機種：島津製作所 UV-3600／価格：3,000円～）
SCHOTT材 ショートパスフィルター
ある波長よりも短い波長だけを透過させるフィルターです。熱線吸収／冷光フィルターとして使用します。
「型番」欄のアルファベットは、フィルターグループの分類を表すものです。
SCHOTT フィルターグループ分類一覧
SCHOTT色ガラスフィルターは可視域において特定波長を吸収する特性を持っています。
光学機器をはじめ、理化学、工業、カメラなど色々な製品に欠かせない部品です。
※表中に一部、当社での取り扱いのない商品がございます。
- S-WG
- 紫外域でのカットオフが種類によって異なり、可視光線、IR内で透過する無色ガラス
- S-GG
- ほぼ無色から黄色のガラス、IR透過
- S-OG
- 橙色ガラス、IR透過
- S-RG
- 赤色および黒色ガラス、IR透過
- S-UG
- 黒色および青色のガラス、UV透過
- S-BG
- 青色、青緑色及びマルチバンドガラス
- S-VG
- 緑色ガラス
- S-KG
- 可視光線透過性が高く、IRを効果的に吸収する無色のガラス（熱線吸収フィルター）
- S-NG
- 可視光線範囲で均一な減衰度の中性濃度ガラス

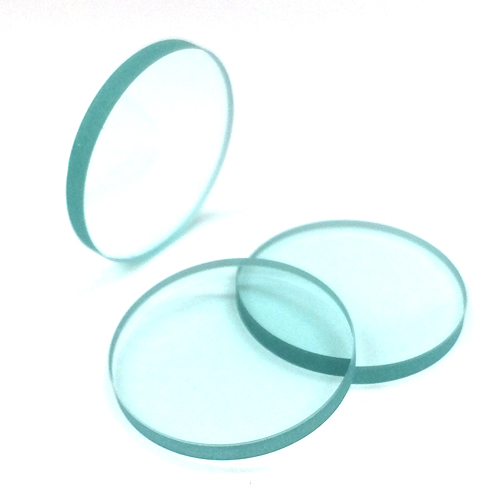

S-KG1加工イメージ

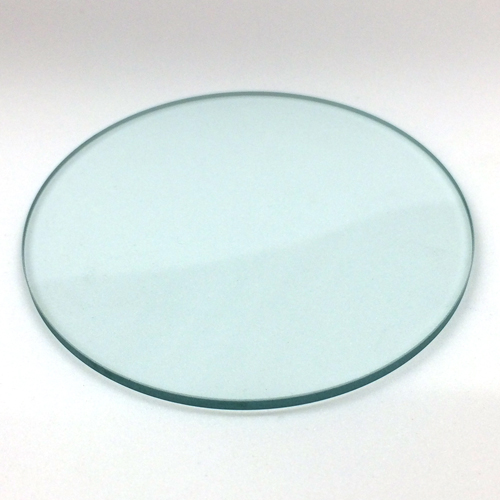

S-KG2加工イメージ

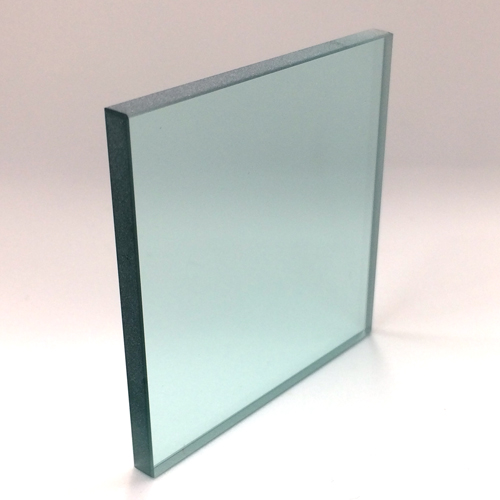

S-KG3加工イメージ
| 型番 | 寸法 | 厚み | 価格 |
詳細特性
(内部透過率) |
|---|---|---|---|---|
| S-KG1 | 50×50mm | 2.0mm | 12,000円(税込13,200円) |
|
| S-KG2 | 50×50mm | 2.0mm | 12,000円(税込13,200円) |
|
| S-KG3 | 50×50mm | 2.0mm | 12,000円(税込13,200円) |
|
| S-KG5 | 50×50mm | 2.0mm | 12,000円(税込13,200円) |
|
★濡れる危険があるときには乾燥装置をご使用ください。
HOYA材 熱線吸収フィルター
可視域の透過率が高く、熱線（赤外線）を吸収する、いくぶん青味を帯びたフィルターガラスです。750nmの透過率により命名してあります。
光源から照射される熱線をよく吸収するので、スライドプロジェクターや各種照明器具などに使用した場合に著しい効果があります。
急熱、急冷によるフィルターガラスの破壊を防止するため、熱強化法による強化ガラスとして供給することもできます。
- 他の寸法や丸加工も可能ですのでお問い合わせ下さい。
- 価格は数量や形状により変動しますのでお問い合わせください。

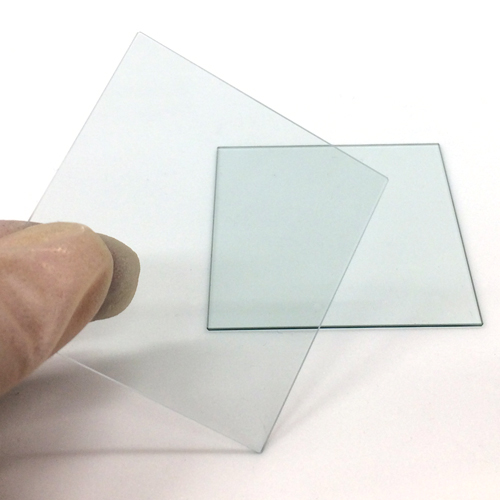

HA30加工イメージ1

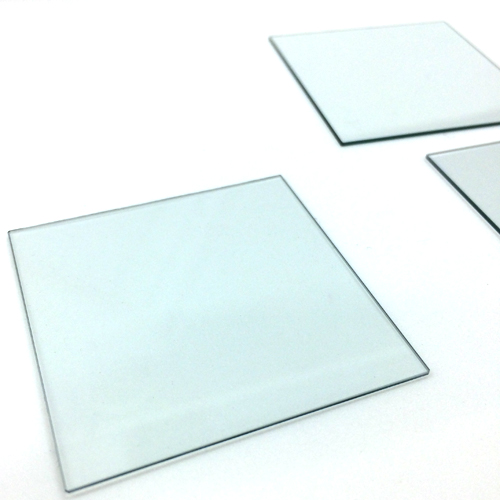

HA30加工イメージ2

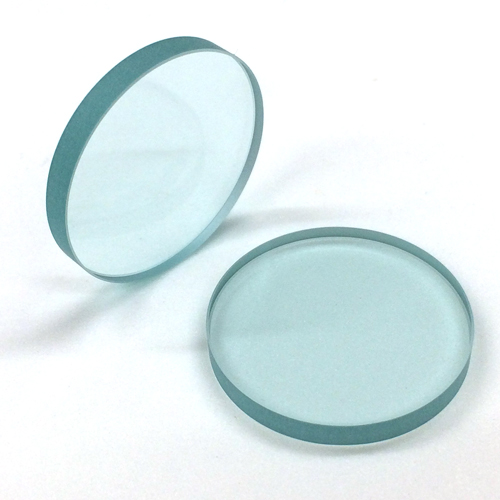

HA50加工イメージ
