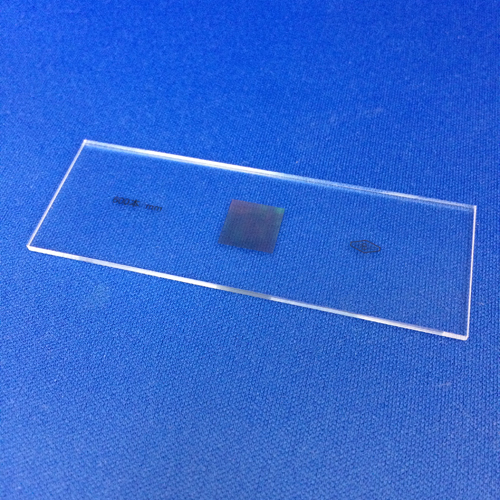

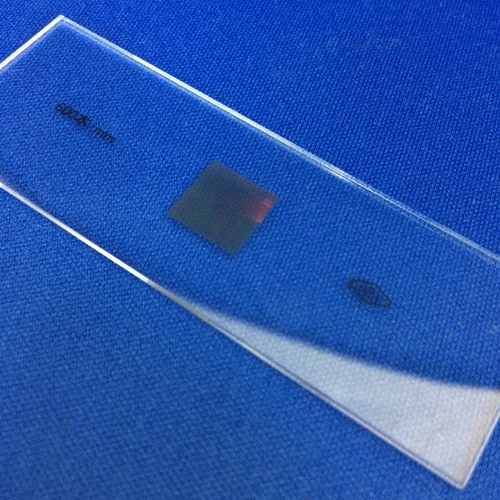

ロンキー・ルーリング(透過型)
ロンキー・ルーリングは、Ronchi Ruling / Ronchi Gratingとも呼ばれる、等間隔の平行線パターンを形成した透過型テストチャートです。カメラ・レンズ・顕微鏡などの撮像光学系における解像力確認、歪み評価、回折現象の確認、モアレ観察などに使用できます。
渋谷光学のロンキー・ルーリングは合成石英基板を使用しており、紫外域を含む光学評価や、寸法安定性を重視する評価用途にも適しています。また海外製同等品と比較しても導入しやすい価格帯です。
- 材質：合成石英
使用用途(目安)
本製品は、光学系の評価・観察用途を想定したテストチャートです。寸法測定や校正用途には、ガラス基準スケール、キャリブレーションプレート等をご検討ください。下記はご使用の目安です。ご購入の際は実際の想定用途に合わせてご検討ください。
- 1本〜10本/mm：目視でも縞が分かりやすく、目視確認・モアレ観察等に適しています。
- 50〜200本/mm：カメラ・レンズの歪み確認や、顕微鏡・高倍率光学系の確認等に適しています。
- 400〜600本/mm：非常に細かいパターンのため、高倍率光学系や回折現象・高周波パターンの確認等に適しています。
価格表
型番・仕様・寸法・価格は下記表でご確認ください。詳細図のリンクから図面を表示できます。
| 型番 | 仕様 周期ピッチ (線幅・間隔) | 印刷 | 外形サイズ (パターン範囲) | 詳細図 | 定価 |
|---|---|---|---|---|---|

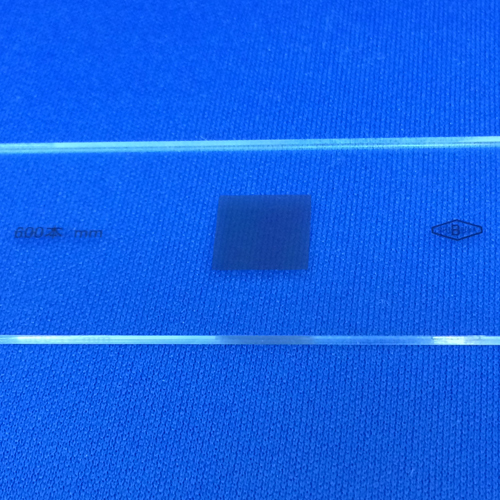

| RR01 | 600本/mm 約1.67μm (約0.83μm) |
酸化クロム (OD 3.0) |
76×26mm 厚み1.5mm (10×10mm) |
 詳細図を見る |
88,000円 (税込96,800円) |

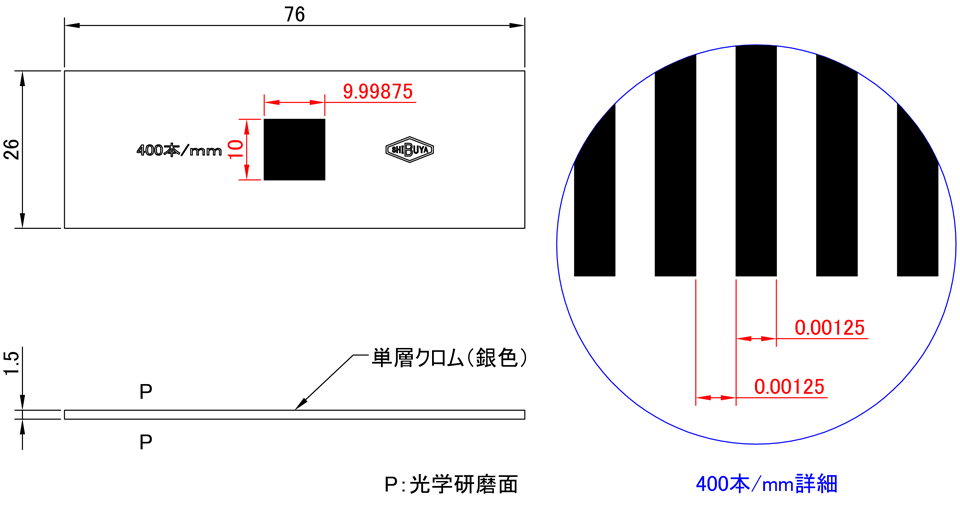

| RR03 | 400本/mm 約2.5μm (約1.25μm) |
単層クロム (銀色) |
76×26mm 厚み1.5mm (10×10mm) |
 詳細図を見る |
77,000円 (税込84,700円) |

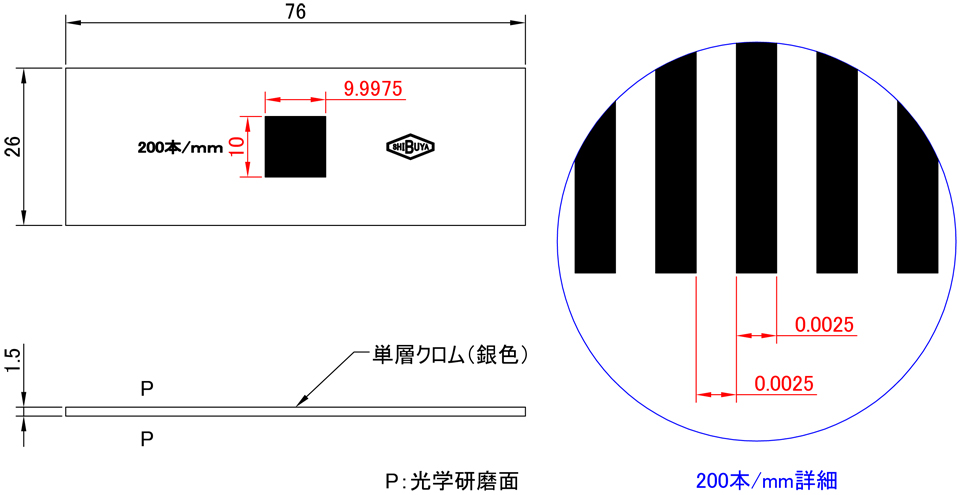

| RR06 | 200本/mm 約5μm (約2.5μm) |
単層クロム (銀色) |
76×26mm 厚み1.5mm (10×10mm) |
 詳細図を見る |
77,000円 (税込84,700円) |

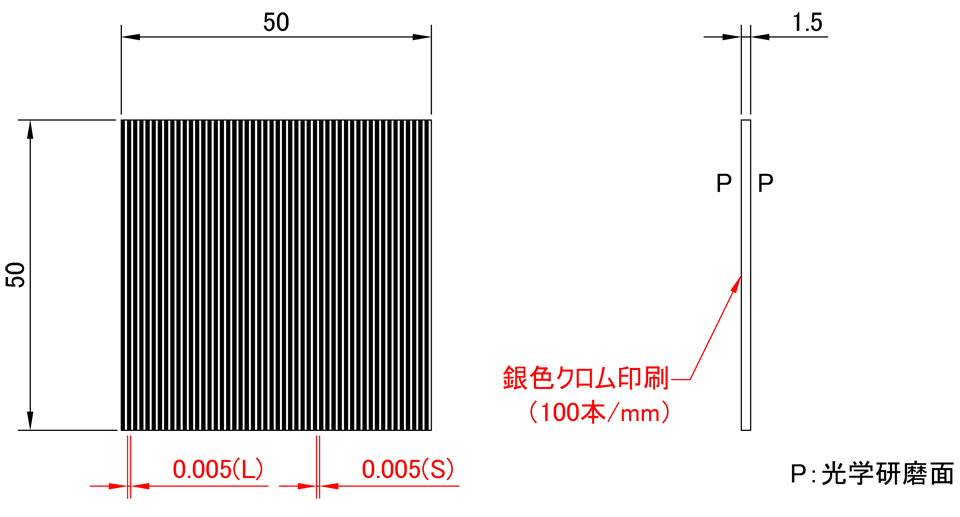

| RR02 | 100本/mm 約10μm (約5μm) |
単層クロム (銀色) |
50×50mm 厚み1.5mm |
 詳細図を見る |
55,000円 (税込60,500円) |
| RR04 | 50本/mm 約20μm (約10μm) |
単層クロム (銀色) |
50×50mm 厚み1.5mm |
 詳細図を見る |
55,000円 (税込60,500円) |

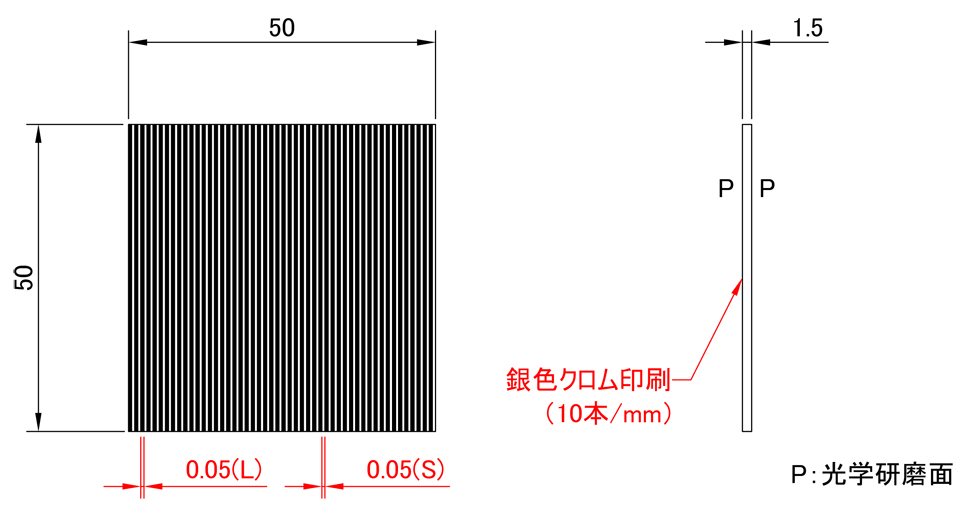

| RR07 | 10本/mm 約100μm (約50μm) |
単層クロム (銀色) |
50×50mm 厚み1.5mm |
 詳細図を見る |
55,000円 (税込60,500円) |

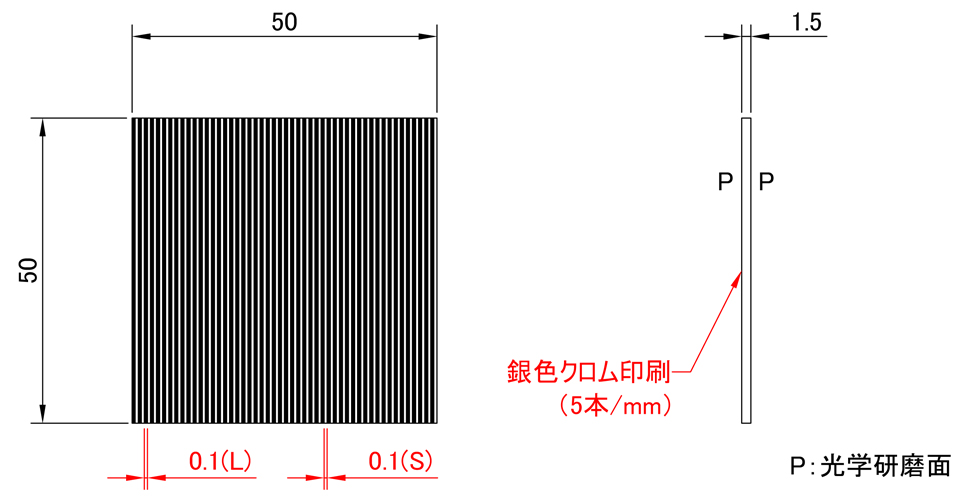

| RR08 | 5本/mm 約200μm (約100μm) |
単層クロム (銀色) |
50×50mm 厚み1.5mm |
 詳細図を見る |
55,000円 (税込60,500円) |

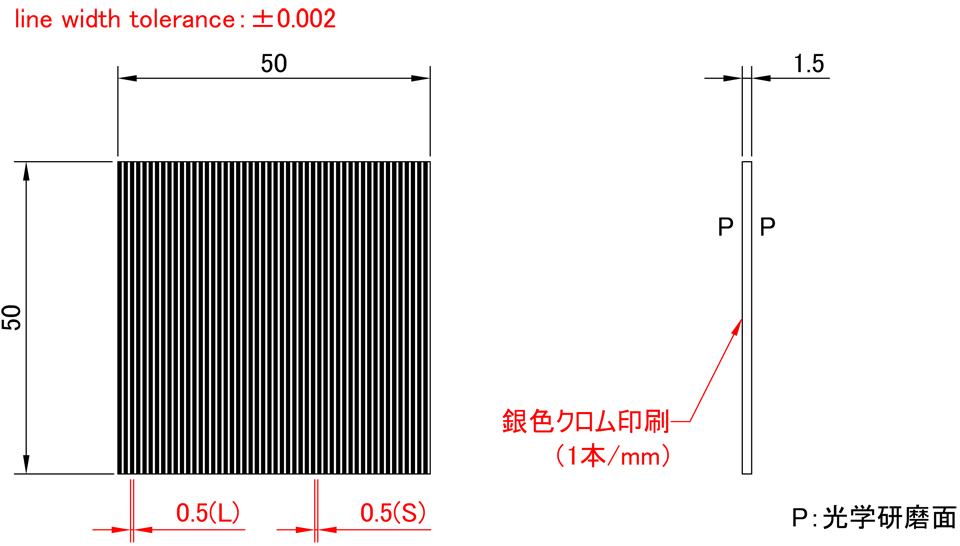

| RR09 | 1本/mm 約1000μm (約500μm) |
単層クロム (銀色) |
50×50mm 厚み1.5mm |
 詳細図を見る |
55,000円 (税込60,500円) |
価格帯サマリーは代表的な確認用です。詳細仕様・詳細図は価格表をご確認ください。
