SWIR用固定焦点レンズ
SWIRイメージング用に最適化された設計電子基板検査、監視、短波長赤外分光、偽造防止、工程品質管理等
様々なアプリケーションに使用できるレンズ
- 波長900～2500nmまで色収差を補正したレンズ
- ARコーティングで全波長範囲において透過率が72％以上
- Cマウント2/3型カメラにも対応。ディストーションが0.2％以下に抑えた設計

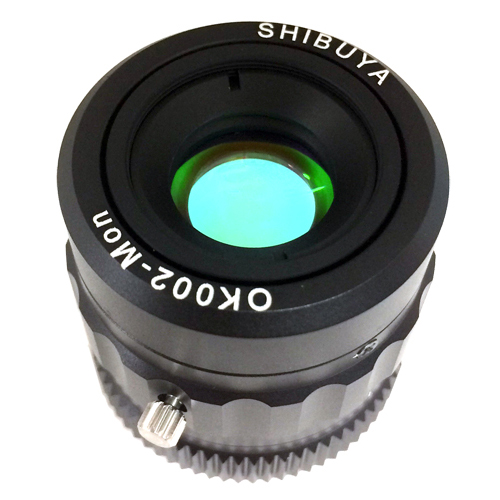

OK002-Mon：写真1

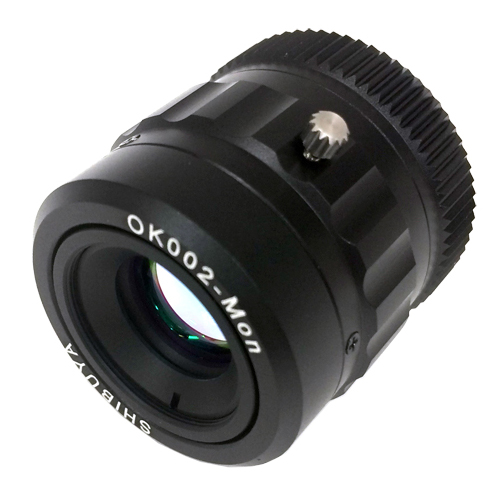

OK002-Mon：写真2

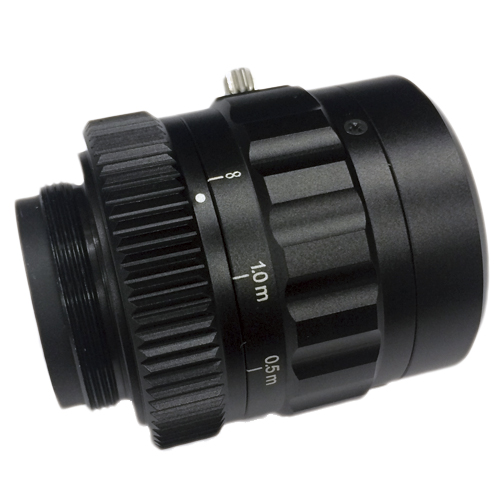

OK002-Mon：写真3

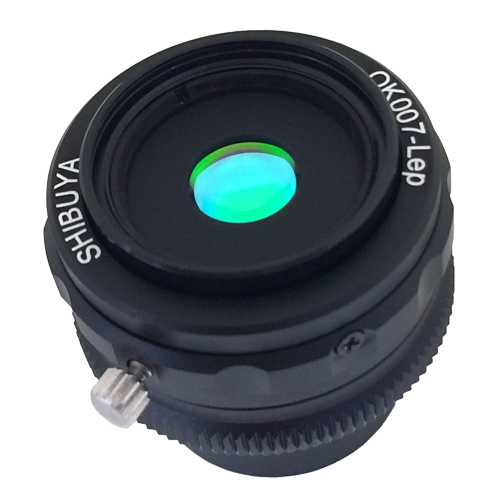

OK007-Lep：写真1

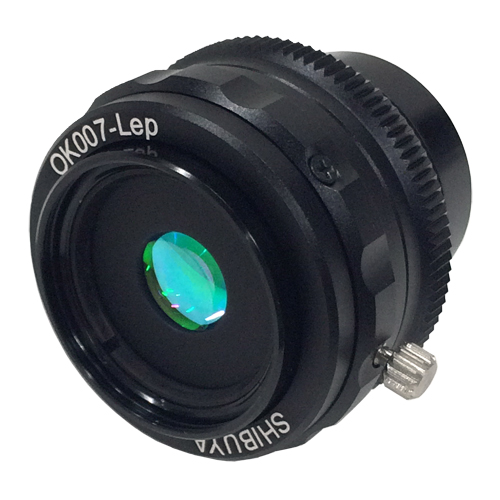

OK007-Lep：写真2

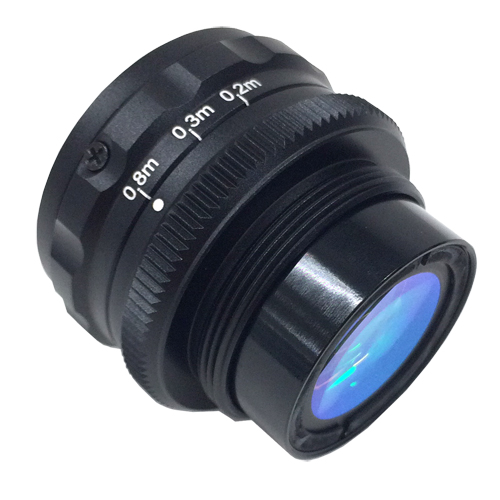

OK007-Lep：写真3

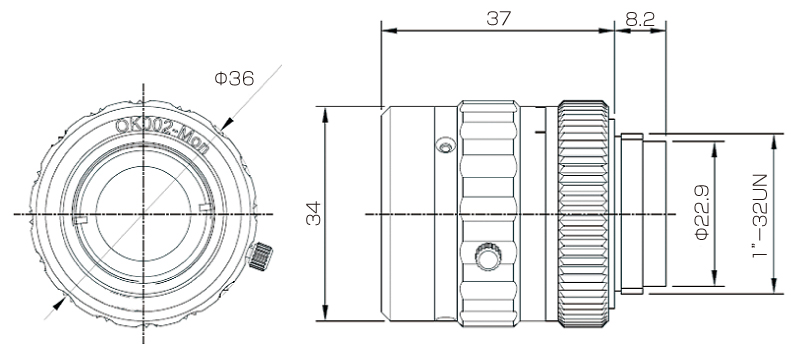

外形図
OK002-Mon

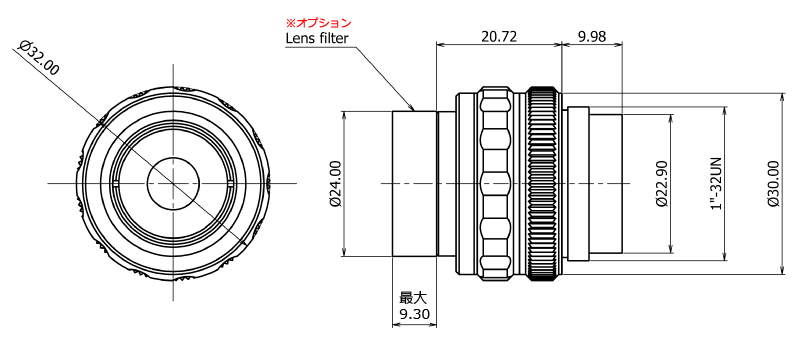

OK007-Lep
仕様表
| 型番 | OK002-Mon | OK007-Lep |
|---|---|---|
| 焦点距離 | 30.8mm | 16.0mm |
| 絞り | 2.0 | 2.0 |
|
許容最大カメラフォーマット
(Image Circle) |
12.8mm | 12.8mm |
| 波長範囲 | 900～2500nm | 900～2500nm |
| テレセントリック | 像側テレセン設計 | 像側テレセン設計 |
| 集光点RMS | ＜14μm | ＜14μm |
| 色収差補正 | あり | あり |
| 透過率(平均) | ＞72％ | ＞72％ |
| 作動距離 | 500mm～∞ | 200mm～800mm |
| 外形寸法 | (L)45.2mm×diam.36 | (L)32.2mm×diam.32 |
| カメラマウント | Cマウント | Cマウント |
| 定価 | 330,000円(税込363,000円) | 330,000円(税込363,000円) |

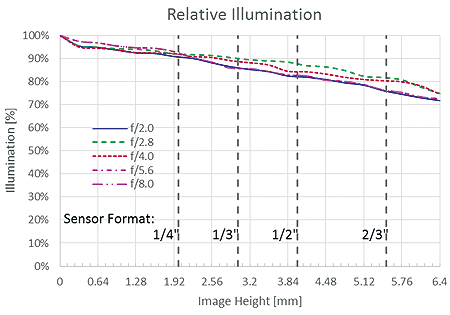

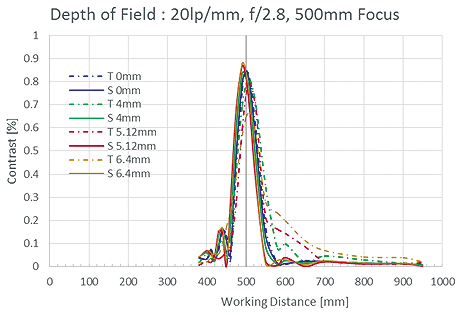

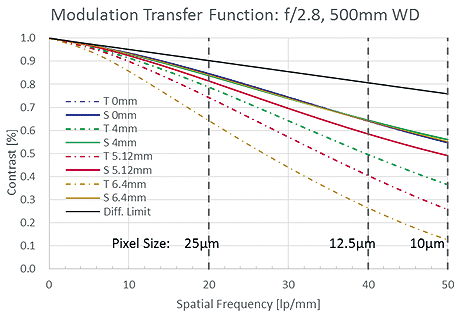

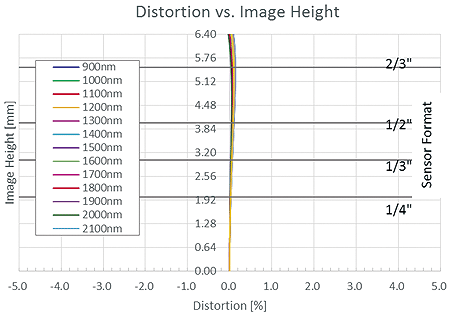

参考データ(OK002-Mon)
