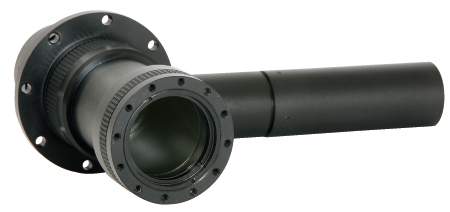

ラインCCDレンズ(SL-W45シリーズ)
大型ラインセンサー用超高性能高倍率レンズ微細パターンを高精度の計測・検査に最適
- 物体側テレセントリック光学系設計
- φ82mmのイメージサークル大型高性能ラインセンサー（8K、12K、16K）に対応 * ×2.5のみφ64mmのイメージサークル
- 照明系と一体設計
- レンズマウントはカメラにあわせたカスタム製作に対応
- 最周辺まで歪曲収差を最少に抑え、周辺部まで均一高性能を実現

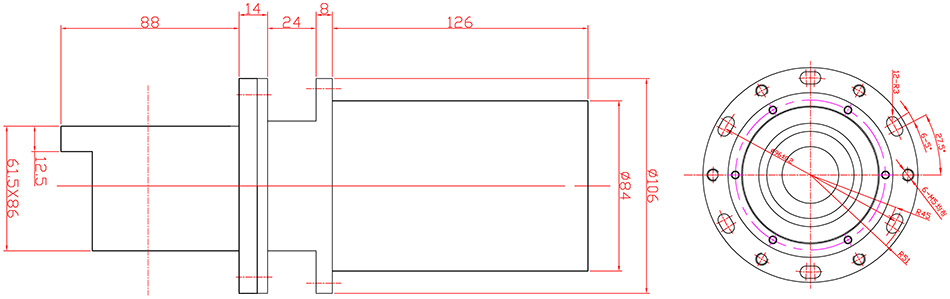

外観図
仕様表
| 倍率 | ×2.35 | ×2.5 | ×3.5 | ×5 |
|---|---|---|---|---|
| 焦点距離 | 166.5mm | 143.65mm | 143.65mm | 143.65mm |
| 波長 | 546nm | 546nm | 546nm | 546nm |
| 色収差範囲 | 436～579nm | 436～579nm | 436～579nm | 436～579nm |
| 対物解像力 | ≧0.002mm | ≧0.003mm | ≧0.002mm | ≧0.002mm |
| イメージサイズ | φ64mm | φ84mm | φ64mm | φ84mm |
| 対物スペースMTF | 235 LinePair／mm | 250 LinePair／mm | 350 LinePair／mm | 350 LinePair／mm |
| イメージスペースMTF | 100 LinePair／mm | 100 LinePair／mm | 100 LinePair／mm | 70 LinePair／mm |
| 視野湾曲 | ≦0.3mm | ≦0.5mm | ≦0.5mm | ≦0.5mm |
| ディストーション | 0.03％ | 0.01％ | 0.01％ | 0.00％ |
| 周辺視野照明比 | 100％ | 100％ | 100％ | 100％ |
| 共役長さ | 502.2mm | 500.1mm | 604.1mm | 781.8mm |
| 作動距離 | 45.124+／-0.5mm | 45.5+／-0.5mm | 54+／-0.5mm | 45.5+／-0.5mm |
| マウント | M72x0.75 | M95x1 | M72x0.75 | M95x1 |
| 質量 | 2.2kgs | 2.2kgs | 2.2kgs | 2.2kgs |
