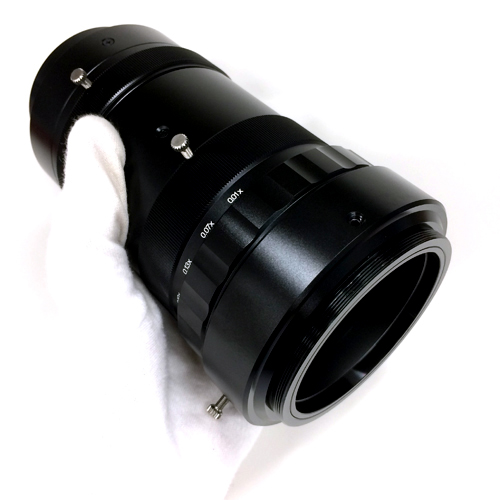

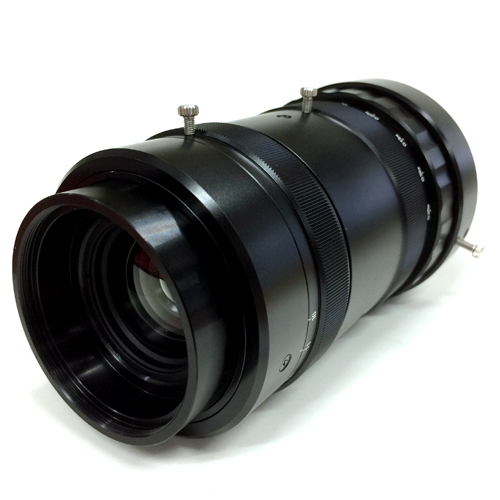

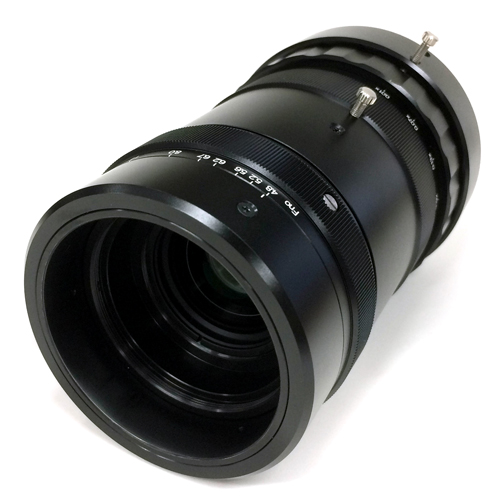

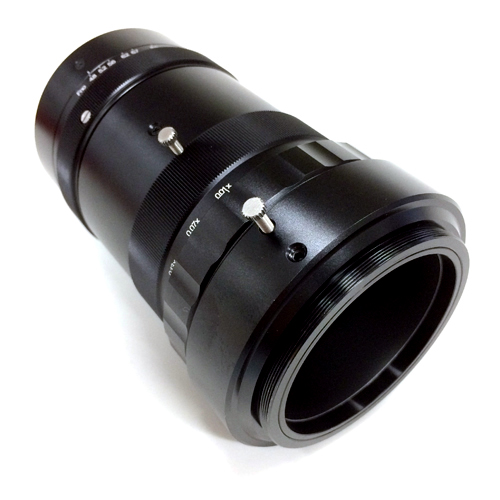

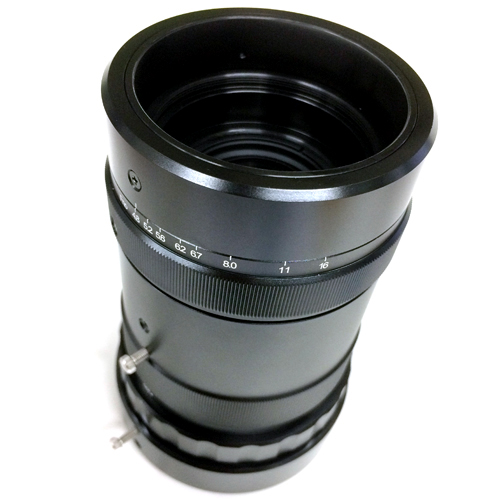

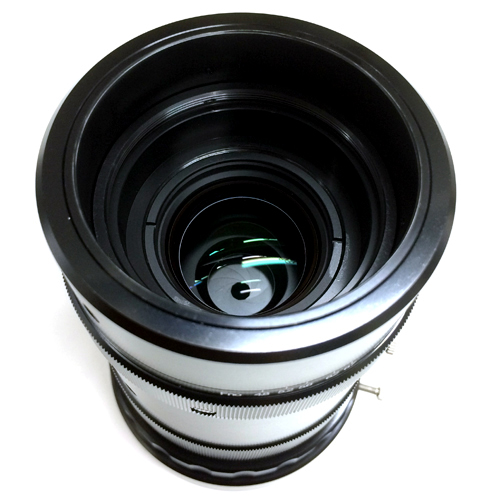

高精細大型(φ67)エリアセンサー対応レンズ
本製品はイメージサークルφ67mmと大型エリアセンサーに対応したレンズです。倍率に応じレンズ群を動かすフローティング設計により、全作動距離において収差を抑制します。
- φ67mm、3.5um/pixel

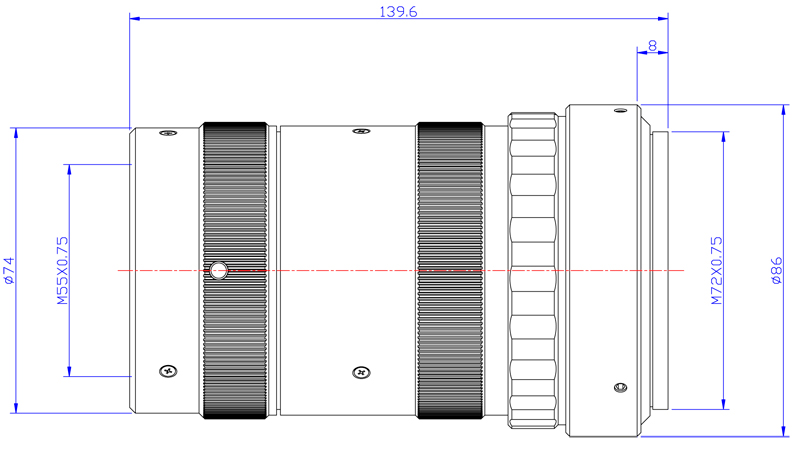

外観図

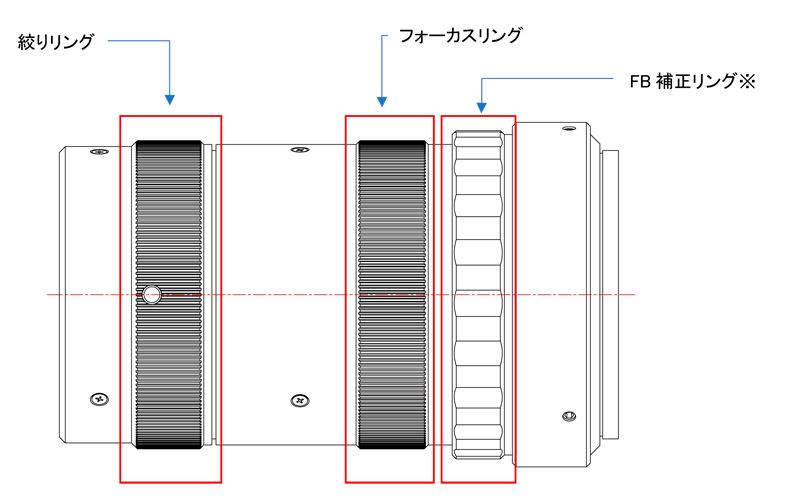

各部位名称
※FB（フランジバック）補正リング：レンズ―イメージセンサー間のカバーガラスの厚さを変更した際など、フランジバックを調整し、光路長の変化を補正するためのリングです。通常はロックしたまま使用して下さい。
仕様表
| 型番 | F90-M72 |
|---|---|
| 操作方法 | 絞り：手動、フォーカス：手動 |
| 焦点距離 | 90mm |
| 画像フォーマット | φ67mm |
| 絞り範囲 | F4.8 - 16 |
| 最短撮影距離 | 560mm |
| マウント | M72マウント |
| その他 | M55のフィルター取り付け可 |
| 倍率 | -0.25 | -0.15 | -0.13 | -0.12 | -0.1 | -0.08 | -0.06 | -0.04 | -0.03 | -0.01 |
|---|---|---|---|---|---|---|---|---|---|---|
| WD | 560 | 790 | 880 | 940 | 1090 | 1310 | 1680 | 2430 | 3170 | 9100 |
