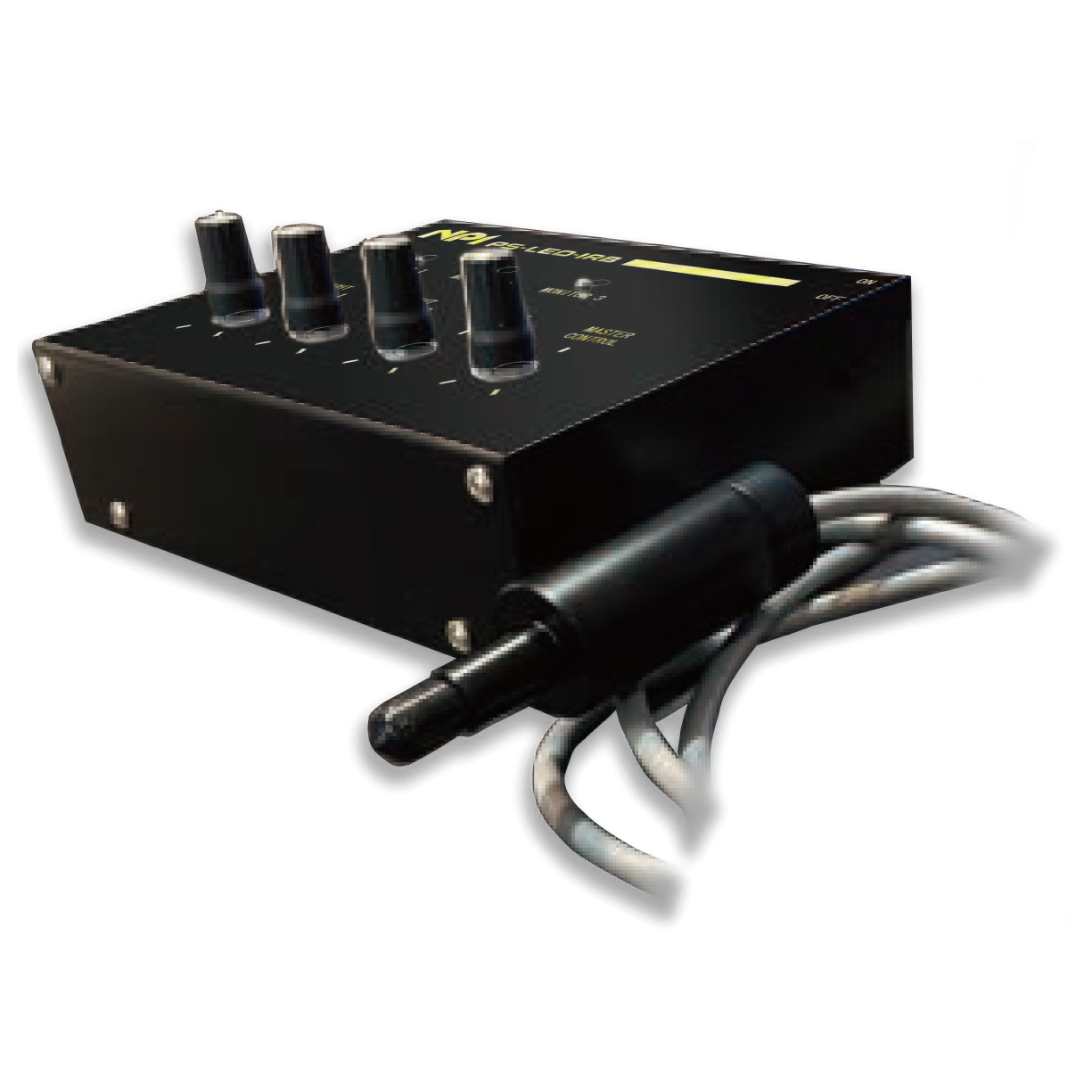

NEW 多波長近赤外LED照射ユニット
1つの光源で多彩な波長を実現する究極の照明ソリューション
波長ごとにキメ細かい調光、ほしい光がすぐにつくれる
- ご希望の波長にカスタム可能（標準品：1050nm～1200nm）
- 多波長の光を同時に照射することができる
- 従来のハロゲン光源と比較してライトガイドを不要とした構造で効率的な光伝達と低損失を実現
- ウエハーの内部ボイド検出、半導体ウエハー赤外顕微鏡検査、太陽電池クラック検査ほか様々な用途に対応
仕様
| 定格入力電圧 | DC12V |
|---|---|
| 定格入力電流 | 3A |
| 消費電力 | 24W |
| チャンネル数 | 3Ch |
| 点灯方式 | 連続点灯 |
| 駆動方式 | 定電流駆動方式 |
| 調光方式 |
PWM 電流制御
調光ボリュームによる連続調光 |
| 使用環境温度 | 0～40℃ |
| 使用環境湿度範囲 | 20～85％RH（但し結露なし） |
| 冷却方法 | 自然冷却 |
| 外形寸法 | 160(W)×131(L)×45(H) (mm) |
| 重量 | 0.8kg |
| アナログ調光 |
0～5V アナログ調光 3チャンネル個別調光
0～5V アナログ調光 全体チャンネル調光 |
| ON/OFF 信号入力 | 接点またはフォトカプラー ON信号（10mA） |
| LED出力オープン検出 | NPN オープンコレクターエミッタ |
| LED寿命（ユニット部搭載） |
20,000時間（設計寿命）
（LED 素子を含むユニット部寿命。保証値ではありません） |
|---|---|
| 外形寸法 | φ25×82(L) (mm) |
| 重量 | 0.2kg |
| 使用環境温度 | 0～40℃ |
| 使用環境湿度範囲 | 20～85％RH（但し結露なし） |
| 冷却方法 | 自然冷却 |
| 過昇温保護 | 筐体内温度監視 |
