NEW 高安定・高輝度LEDファイバー光源装置
長寿命・低発熱・低消費電力が省エネを実現
- 長寿命(40,000h):ハロゲン光源比50倍以上
- 省エネ：消費電力ハロゲン光源比1/5以下
- 小型・軽量化
- 明るさ：150W ハロゲン光源装置相当以上(当社比)
- セパレート(電源・光源部別置き)可能
- 外部リモートコントロール機能標準装備
- 用途：高倍率の顕微鏡用補助光源、実体顕微鏡用補助光源、画像処理用途光源

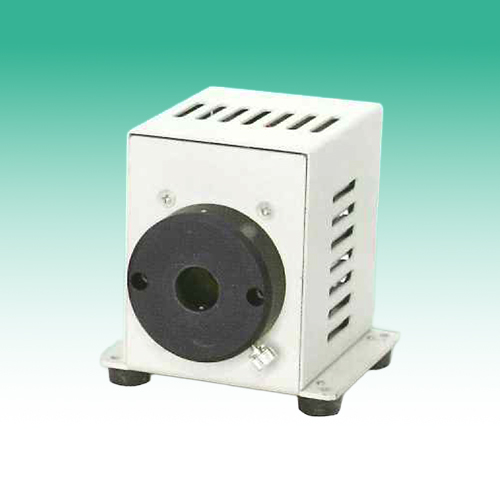

LED-BOX-6570

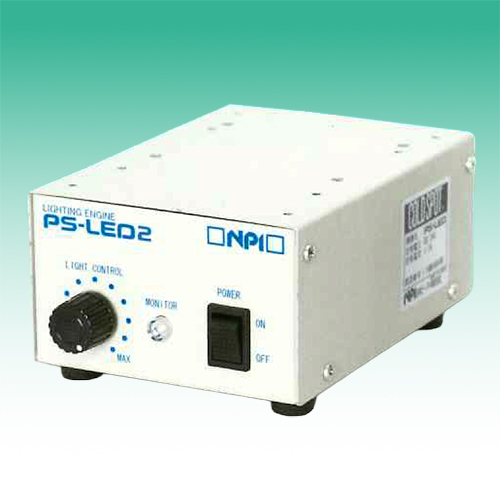

PS-LED2

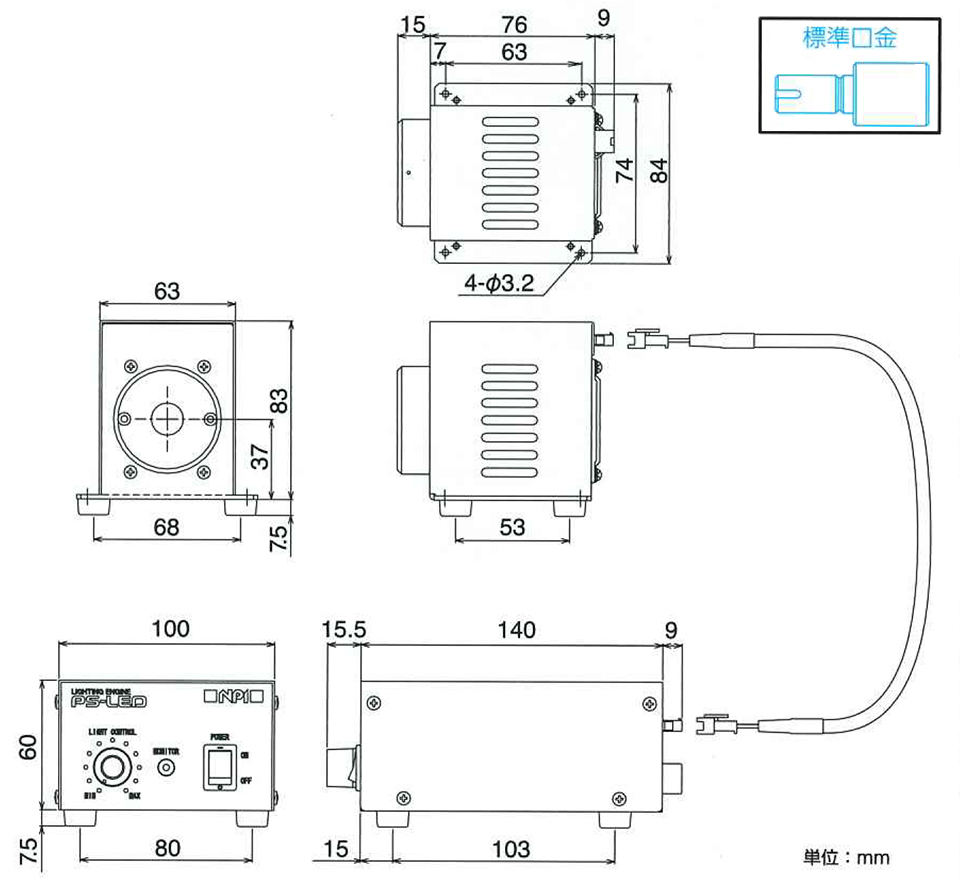

外観寸法図
仕様
| LED定格入力電流 | 1260mA |
|---|---|
| FANモーター用電源 | DC24V 1.2W |
| 初期光束 |
φ6 約1,620,000 Lx 以上
(標準ライトガイドL=500mm先端出射部の平均初期値です) |
| LED発光色 | 白色(約6500K/Ra70) |
| LED寿命 |
約40,000時間
(初期値比30％低下時の目安です。保証値ではありません) |
| 外形寸法 | 84(W)×83(H)×73(D)mm(突起部含まず) |
| 重量 | 約0.65kg |
| 使用環境温度範囲 | 0～40℃ |
| 使用環境湿度範囲 | 20～85％RH(但し結露なし) |
| 冷却方式 | ファンモーターによる強制冷却 |
| 過昇温保護 | ヒートシンク温度監視(自動復帰) |
| 定格入力電圧 | DC24V(端子台またはACアダプター) |
|---|---|
| 入力電圧許容範囲 | DC21.6V～26.4V |
| 定格入力電流 | 1.5A(ファンモーター含む) |
| 消費電力 (typ.) | 約32W |
| チャンネル数 | 1チャンネル |
| 点灯方式 | 連続点灯(定電流駆動方式) |
| FAN出力 | DC24V(入力ダイレクト) |
| 調光方式 |
電流可変制御
(マニュアル：調光つまみによる連続調光) |
| 調光範囲 | 0.01～100％ |
| 使用環境温度範囲 | 0～40℃ |
| 使用環境湿度範囲 | 20～85％RH(但し結露なし) |
| 冷却方式 | 自然冷却 |
| 外形寸法 | 100(W)×60(H)×140(D)mm(突起部含まず) |
| 重量 | 約0.6kg |
| デジタル調光 | 8bitパラレル(リニア調光) |
| アナログ調光 | 0～5V(リニア調光) |
| ON/OFF信号入力 |
接点またはトランジスターON信号(接点電流7mA)
応答性(90％)：約2mS遅延 |
| LED出力オープン検出 | NPNオープンコレクター出力(30V,30mA以下) |
| ACアダプター(LED-AD) | 入力 | AC100～240V |
|---|---|---|
| 出力 | DC24V 2.05A | |
| 接続ケーブル |
200mm
オプションで長尺(1,3,5,7,10m)もございます。 |
|
