ロングパスフィルター
長波長側の光を透過させて、短波長側の光を反射する誘電体多層膜フィルターです。
任意の寸法(角、丸)に加工いたします。
ご希望の場合は、有償にて透過率測定データをお付けします。（測定機種：島津製作所 UV-3600／価格：3,000円～）
T=50％波長 700nm
- 入射角：0°
- 材質：合成石英
- 透過域：T>90％(730nm～1150nm)
- T=50％波長：700nm(±10nm)
- 反射域：T<2％(350nm～660nm)
- ARコートあり
価格表
型番をクリックすると図面を表示します
| 型番 | 寸法(公差) | 厚み | 価格 |
|---|---|---|---|
| LPF700T1-152S | 152×152mm (±0.5mm) | 1.0mm | 66,000円(税込72,600円) |
| LPF700T2-152S | 152×152mm (±0.5mm) | 2.0mm | 66,000円(税込72,600円) |
| LPF700T4-152S | 152×152mm (±0.5mm) | 4.0mm | 66,000円(税込72,600円) |
T=50％波長 935nm
- 入射角：0°
- 材質：合成石英
- 透過域：T>85％(960nm～1500nm)
- T=50％波長：935nm(±10nm)
- 反射域：T<5％(400nm～910nm)
- ARコートなし

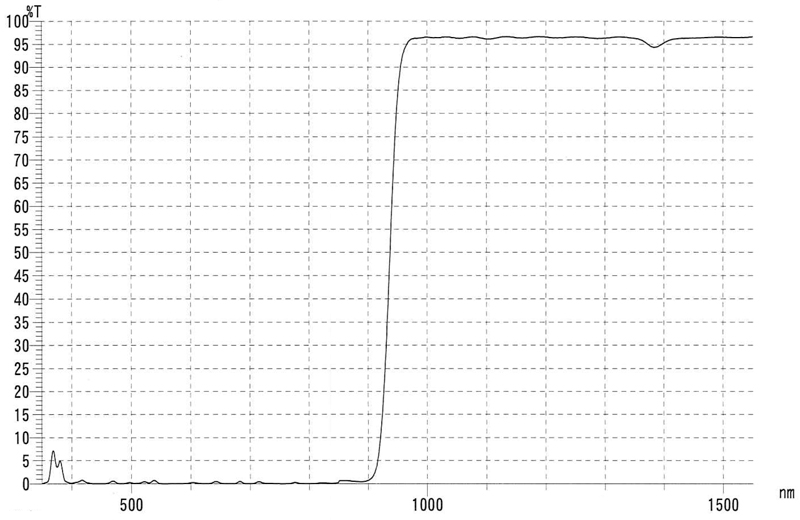

特性図
価格表
型番をクリックすると図面を表示します
| 型番 | 寸法(公差) | 厚み | 価格 |
|---|---|---|---|
| LPF935T1-50S | 50×50mm (±0.3mm) | 1.0mm | 22,000円(税込24,200円) |
| LPF935T1-127S | 127×127mm (±0.5mm) | 1.0mm | 55,000円(税込60,500円) |
| LPF935T2-50S | 50×50mm (±0.3mm) | 2.0mm | 22,000円(税込24,200円) |
| LPF935T2-127S | 127×127mm (±0.5mm) | 2.0mm | 55,000円(税込60,500円) |
T=50％波長 1050nm
- 入射角：0°
- 材質：合成石英
- 透過域：T>90％(1080nm～1800nm)
- T=50％波長：1050nm(±10nm)
- 反射域：T<0.1％(550nm～1010nm)
- ARコートなし

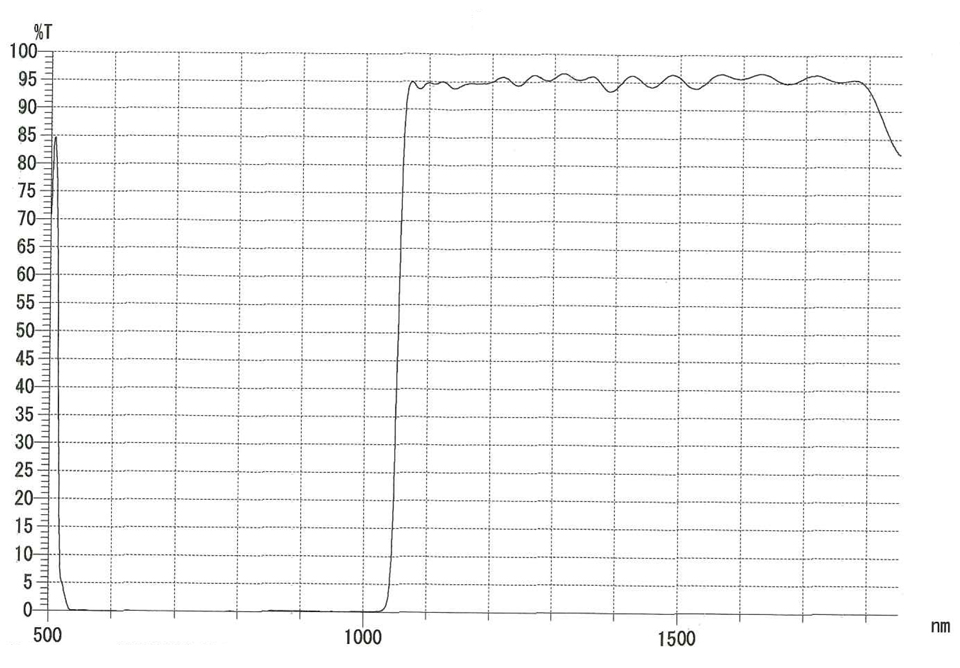

特性図
価格表
型番をクリックすると図面を表示します
| 型番 | 寸法(公差) | 厚み | 価格 |
|---|---|---|---|
| LPF1050T1-50S | 50×50mm (±0.3mm) | 1.0mm | 22,000円(税込24,200円) |
| LPF1050T1-127S | 127×127mm (±0.5mm) | 1.0mm | 55,000円(税込60,500円) |
その他
- 入射角：0°
- 寸法：50×50mm(寸法公差±0.3mm)
- 厚み：1mm(厚み公差±0.1mm)
- ※ 印のある商品は別の厚みの基板もございます。詳しくはお問い合わせください。
価格表
型番をクリックすると特性表を表示します
| 型番 | T=50％波長 | 透過域 | 反射域 | 裏面AR | 材質 | 価格 |
|---|---|---|---|---|---|---|
| LPF625 | 625nm(±20nm) |
T>85％
(655nm-1100nm) |
T<5％
(400nm-575nm) |
なし | テンパックス | 22,000円(税込24,200円) |
| LPF690 ※ | 690nm(±20nm) |
T>85％
(720nm-1150nm) |
T<5％
(350nm-650nm) |
なし | 合成石英 | 22,000円(税込24,200円) |
| LPF750 ※ | 750nm(±20nm) |
T>85％
(780nm-1150nm) |
T<5％
(400nm-700nm) |
有 | 白板 | 22,000円(税込24,200円) |
| LPF800 | 800nm(±20nm) |
T>85％
(830nm-1200nm) |
T<5％
(400nm-750nm) |
有 | 白板 | 22,000円(税込24,200円) |
| LPF850 | 850nm(±20nm) |
T>85％
(900nm-1250nm) |
T<5％
(470nm-800nm) |
有 | 白板 | 22,000円(税込24,200円) |
| LPF1100 ※ | 1100nm(±20nm) |
T>85％
(1150nm-1500nm) |
T<5％
(400nm-1050nm) |
有 | 合成石英 | 33,000円(税込36,300円) |
| LPF1150 ※ | 1150nm(±20nm) |
T>85％
(1200nm-1500nm) |
T<5％
(400nm-1100nm) |
有 | 合成石英 | 33,000円(税込36,300円) |
| LPF1200 ※ | 1200nm(±20nm) |
T>85％
(1250nm-1500nm) |
T<5％
(400nm-1150nm) |
有 | 合成石英 | 33,000円(税込36,300円) |
