ショートパスフィルター
短波長側の光を透過させて、長波長側の光を反射する誘電体多層膜フィルターです。
任意の寸法(角、丸)に加工いたします。
ご希望の場合は、有償にて透過率測定データをお付けします。（測定機種：島津製作所 UV-3600／価格：3,000円～）
T=50％波長 450nm
- 入射角：0°
- 材質：合成石英
- 透過域：T>90％(350nm～420nm)
- T=50％波長：450nm(±10nm)
- 反射域：T<2％(480nm～750nm)
- ARコートなし

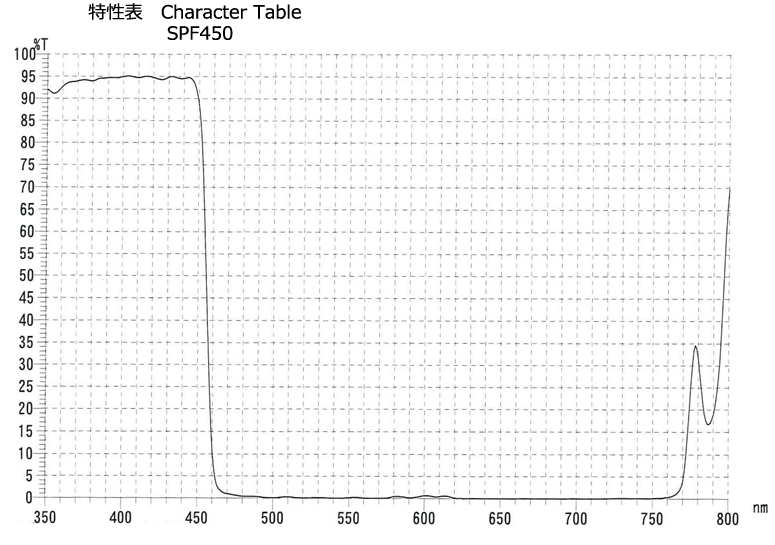

特性図
価格表
| 型番 | 寸法(公差) | 厚み | 価格 |
|---|---|---|---|
| SPF450T1-50S | 50×50mm (±0.3mm) | 1.0mm | 22,000円(税込24,200円) |
| SPF450T1-127S | 127×127mm (±0.5mm) | 1.0mm | 55,000円(税込60,500円) |
| SPF450T2-50S | 50×50mm (±0.3mm) | 2.0mm | 22,000円(税込24,200円) |
| SPF450T2-127S | 127×127mm (±0.5mm) | 2.0mm | 55,000円(税込60,500円) |
T=50％波長 500nm
- 入射角：0°
- 材質：合成石英
- 透過域：T>90％(400nm～480nm)
- T=50％波長：500nm(±10nm)
- 反射域：T<2％(530nm～750nm)
- 裏面：ARコート付き

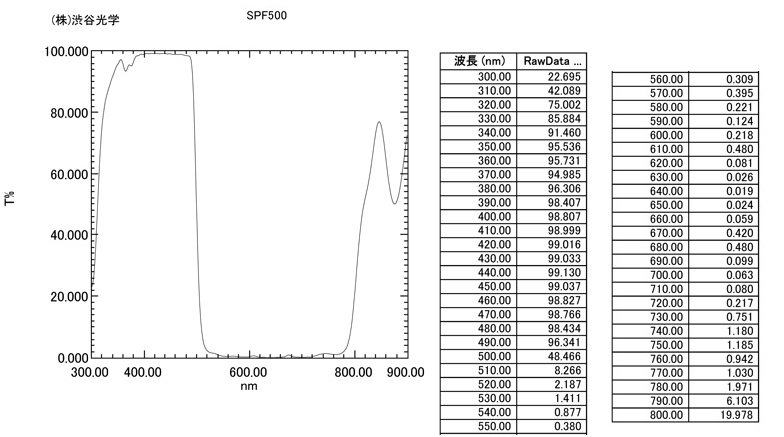

特性図
価格表
| 型番 | 寸法(公差) | 厚み | 価格 |
|---|---|---|---|
| SPF500T1-50S | 50×50mm (±0.3mm) | 1.0mm | 22,000円(税込24,200円) |
| SPF500T1-127S | 127×127mm (±0.5mm) | 1.0mm | 55,000円(税込60,500円) |
| SPF500T2-50S | 50×50mm (±0.3mm) | 2.0mm | 22,000円(税込24,200円) |
| SPF500T2-127S | 127×127mm (±0.5mm) | 2.0mm | 55,000円(税込60,500円) |
T=50％波長 550nm
- 入射角：0°
- 材質：合成石英
- 透過域：T>90％(420nm～530nm)
- T=50％波長：550nm(±10nm)
- 反射域：T<2％(580nm～850nm)
- 裏面：ARコート付き

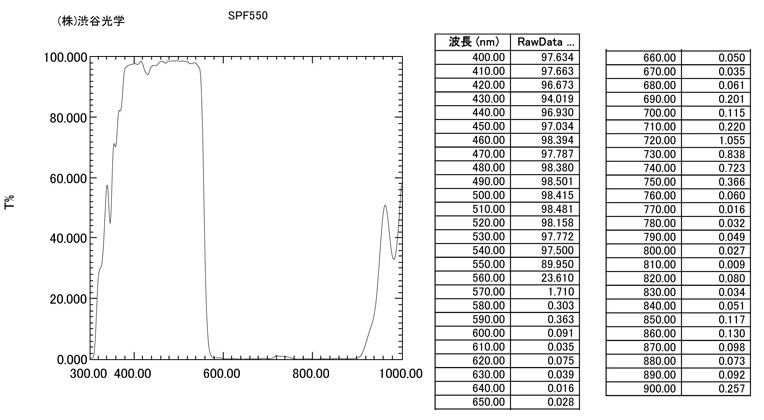

特性図
価格表
| 型番 | 寸法(公差) | 厚み | 価格 |
|---|---|---|---|
| SPF550T1-50S | 50×50mm (±0.3mm) | 1.0mm | 22,000円(税込24,200円) |
| SPF550T1-127S | 127×127mm (±0.5mm) | 1.0mm | 55,000円(税込60,500円) |
| SPF550T2-50S | 50×50mm (±0.3mm) | 2.0mm | 22,000円(税込24,200円) |
| SPF550T2-127S | 127×127mm (±0.5mm) | 2.0mm | 55,000円(税込60,500円) |
その他
- 入射角：0°
- 寸法：50×50mm(寸法公差±0.3mm)
- 厚み：1mm(厚み公差±0.1mm)
- ※ 印のある商品は厚み2mmも対応可能です。詳しくはお問い合わせください。
価格表
型番をクリックすると特性表を表示します
| 型番 | T=50％波長 | 透過域 | 反射域 | 材質 | 価格 |
|---|---|---|---|---|---|
| SPF540 | 540nm(±10nm) |
T>90％
(400nm-520nm) |
T<2％
(580nm-880nm) |
白板 | 22,000円(税込24,200円) |
| SPF560 | 560nm(±10nm) |
T>90％
(400nm-540nm) |
T<2％
(620nm-900nm) |
白板 | 22,000円(税込24,200円) |
| SPF580 | 580nm(±10nm) |
T>90％
(410nm-560nm) |
T<2％
(620nm-980nm) |
テンパックス | 22,000円(税込24,200円) |
| SPF600 | 600nm(±10nm) |
T>90％
(420nm-580nm) |
T<2％
(650nm-1000nm) |
白板 | 22,000円(税込24,200円) |
| SPF650 ※ | 650nm(±10nm) |
T>90％
(420nm-630nm) |
T<2％
(740nm-1050nm) |
白板 | 22,000円(税込24,200円) |
| SPF675 ※ | 675nm(±10nm) |
T>90％
(420nm-650nm) |
T<2％
(750nm-1100nm) |
白板 | 22,000円(税込24,200円) |
| SPF700 | 700nm(±10nm) |
T>90％
(420nm-670nm) |
T<2％
(770nm-1120nm) |
白板 | 22,000円(税込24,200円) |
| SPF725 ※ | 725nm(±10nm) |
T>90％
(420nm-700nm) |
T<2％
(800nm-1200nm) |
白板 | 22,000円(税込24,200円) |
| SPF750 | 750nm(±10nm) |
T>90％
(435nm-720nm) |
T<2％
(825nm-1200nm) |
白板 | 22,000円(税込24,200円) |
| SPF800 | 800nm(±10nm) |
T>90％
(450nm-770nm) |
T<2％
(850nm-1200nm) |
白板 | 22,000円(税込24,200円) |
| SPF850 | 850nm(±10nm) |
T>90％
(450nm-820nm) |
T<2％
(900nm-1200nm) |
白板 | 22,000円(税込24,200円) |
| SPF900 | 900nm(±10nm) |
T>85％
(450nm-870nm) |
T<2％
(950nm-1200nm) |
テンパックス | 22,000円(税込24,200円) |
| SPF950 | 950nm(±10nm) |
T>85％
(470nm-920nm) |
T<2％
(1000nm-1150nm) |
白板 | 22,000円(税込24,200円) |
| SPF1000 | 1000nm(±10nm) |
T>85％
(500nm-970nm) |
T<2％
(1050nm-1200nm) |
テンパックス | 22,000円(税込24,200円) |
