ガラス基準スケール｜光学部品

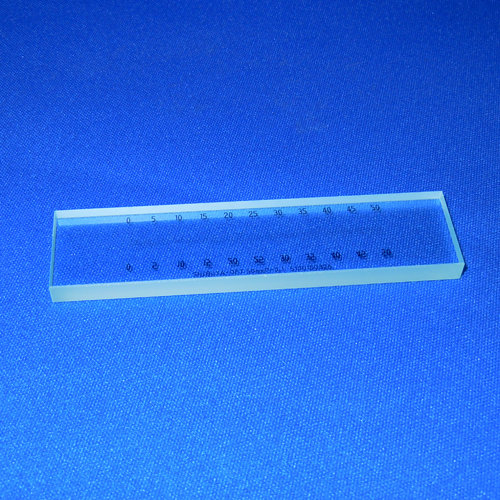

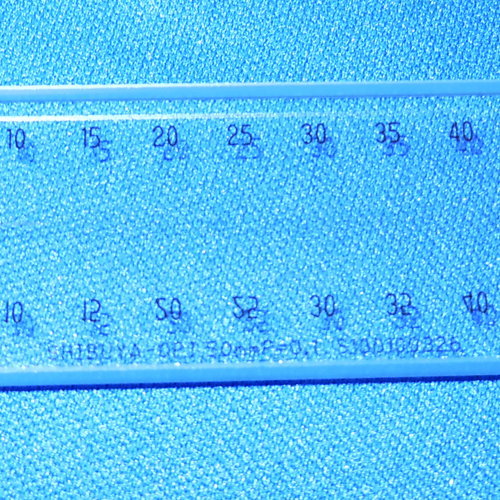

ガラス基準スケール（標準タイプ）

ガラス基準スケールとは、ガラスの表面に等間隔の目盛りが正確に付けられている大変精密な物差しです。この目盛りの間隔を測定することにより長さを測定します。精密測定器や精密工作機械の測長基準スケールとして、また、これらのスケールの校正や上位校正装置、基準器とのトレーサビリティ確認するためにも使われます。更に測定器や工作機械に組み込まれて使用する場合もあります。渋谷光学の製品は精度が極めて高く、種類が豊富で、測定長、ピッチ、線幅の違うものを揃っております。また、弊社独自な特殊仕様のものもあります。

渋谷光学のガラス基準スケールで長さを測定する際の標準温度は、日本メーカーの作業現場では最も一般的な23℃と決めております。測定ご希望の場合は、当社までお問い合わせください。

カタログ・ダウンロード

材質：ソーダ石灰ガラス
屈折率（ne）：1.520
密度（g³）：2.49
線膨張係数（×10^-6/K）：8.1

価格表

型番をクリックすると図面を表示します。仕様・寸法・価格・測定代は下記表でご確認ください。

型番	ピッチ	目盛	外形サイズ	精度 (23℃)	線幅	定価	測定代※
S1001	0.1mm	50mm500等分	80×20mm 厚み5mm	±0.001mm	0.005mm	22,000円 (税込24,200円)	25,000円 (税込27,500円)
S1011	0.1mm	50mm500等分	80×20mm 厚み5mm	±0.001mm	0.020mm	22,000円 (税込24,200円)	25,000円 (税込27,500円)
S1111	0.1mm	50mm500等分	80×20mm 厚み5mm	±0.001mm	0.010mm	22,000円 (税込24,200円)	25,000円 (税込27,500円)
S1002	0.1mm	100mm1000等分	120×20mm 厚み5mm	±0.002mm	0.005mm	27,500円 (税込30,250円)	25,000円 (税込27,500円)
S1012	0.1mm	100mm1000等分	120×20mm 厚み5mm	±0.002mm	0.020mm	27,500円 (税込30,250円)	25,000円 (税込27,500円)
S1112	0.1mm	100mm1000等分	120×20mm 厚み5mm	±0.002mm	0.010mm	27,500円 (税込30,250円)	25,000円 (税込27,500円)
S1003	0.1mm	150mm1500等分	180×20mm 厚み5mm	±0.002mm	0.005mm	33,000円 (税込36,300円)	25,000円 (税込27,500円)
S1013	0.1mm	150mm1500等分	180×20mm 厚み5mm	±0.002mm	0.020mm	33,000円 (税込36,300円)	25,000円 (税込27,500円)
S1113	0.1mm	150mm1500等分	180×20mm 厚み5mm	±0.002mm	0.010mm	33,000円 (税込36,300円)	25,000円 (税込27,500円)
S1004	0.1mm	200mm2000等分	240×20mm 厚み5mm	±0.003mm	0.005mm	38,500円 (税込42,350円)	25,000円 (税込27,500円)
S1014	0.1mm	200mm2000等分	240×20mm 厚み5mm	±0.003mm	0.020mm	38,500円 (税込42,350円)	25,000円 (税込27,500円)
S1114	0.1mm	200mm2000等分	240×20mm 厚み5mm	±0.003mm	0.010mm	38,500円 (税込42,350円)	25,000円 (税込27,500円)
S1005	0.1mm	300mm3000等分	340×30mm 厚み5mm	±0.003mm	0.005mm	55,000円 (税込60,500円)	30,000円 (税込33,000円)
S1015	0.1mm	300mm3000等分	340×30mm 厚み5mm	±0.003mm	0.020mm	55,000円 (税込60,500円)	30,000円 (税込33,000円)
S1115	0.1mm	300mm3000等分	340×30mm 厚み5mm	±0.003mm	0.010mm	55,000円 (税込60,500円)	30,000円 (税込33,000円)
S1017	0.1mm	400mm4000等分	440×30mm 厚み5mm	±0.004mm	0.030mm	85,800円 (税込94,380円)	30,000円 (税込33,000円)
S1117	0.1mm	400mm4000等分	440×30mm 厚み5mm	±0.004mm	0.010mm	85,800円 (税込94,380円)	30,000円 (税込33,000円)
S1018	0.1mm	500mm5000等分	540×30mm 厚み5mm	±0.004mm	0.030mm	110,000円 (税込121,000円)	30,000円 (税込33,000円)
S1118	0.1mm	500mm5000等分	540×30mm 厚み5mm	±0.004mm	0.010mm	110,000円 (税込121,000円)	30,000円 (税込33,000円)
S1019	0.1mm	600mm6000等分	640×30mm 厚み5mm	±0.005mm	0.030mm	165,000円 (税込181,500円)	40,000円 (税込44,000円)
S1119	0.1mm	600mm6000等分	640×30mm 厚み5mm	±0.005mm	0.010mm	165,000円 (税込181,500円)	40,000円 (税込44,000円)
S1020	0.1mm	700mm7000等分	740×30mm 厚み5mm	±0.005mm	0.030mm	176,000円 (税込193,600円)	45,000円 (税込49,500円)
S1100	0.1mm	800mm8000等分	840×30mm 厚み5mm	±0.005mm	0.030mm	220,000円 (税込242,000円)	45,000円 (税込49,500円)
S1200	0.1mm	800mm8000等分	840×30mm 厚み5mm	±0.005mm	0.010mm	220,000円 (税込242,000円)	45,000円 (税込49,500円)

精度(23℃)は目盛の全長に対する精度です。

※渋谷光学の検査証明書は協力会社が測定し渋谷光学が発行します。依頼品を一軸あたり10箇所、測定(23℃)します。使用した測定機の校正証明書・トレーサビリティ体系図の写しを添付します。測定ポイントについて詳細な指定をされたい場合は、別途お見積もりします。

渋谷光学の検査証明書

※上記のほか日本品質保証機構(JQA)の発行する校正証明書を取得代行しております。(20℃、別途お見積り)
※2026年4月1日よりJQA校正証明書の標準的な発行形態が紙発行からデジタル発行（PDF形式でのご提供）に変更されました。紙発行をご希望の場合は別途お見積もりします。 ●JQA校正証明書サンプル(PDF)

お見積もり依頼お問い合わせ

型番をクリックすると図面を表示します。仕様・寸法・価格・測定代は下記表でご確認ください。

型番	ピッチ	目盛	外形サイズ	精度 (23℃)	線幅	定価	測定代※
S1021	0.2mm	50mm250等分	80×20mm 厚み5mm	±0.001mm	0.005mm	33,000円 (税込36,300円)	25,000円 (税込27,500円)
S1022	0.2mm	100mm500等分	120×20mm 厚み5mm	±0.002mm	0.005mm	38,500円 (税込42,350円)	25,000円 (税込27,500円)
S1023	0.2mm	150mm750等分	180×20mm 厚み5mm	±0.002mm	0.005mm	44,000円 (税込48,400円)	25,000円 (税込27,500円)
S1024	0.2mm	200mm1000等分	240×20mm 厚み5mm	±0.003mm	0.005mm	55,000円 (税込60,500円)	25,000円 (税込27,500円)
S1025	0.2mm	300mm1500等分	340×30mm 厚み5mm	±0.003mm	0.005mm	66,000円 (税込72,600円)	30,000円 (税込33,000円)
S1027	0.2mm	400mm2000等分	440×30mm 厚み5mm	±0.004mm	0.005mm	88,000円 (税込96,800円)	30,000円 (税込33,000円)

精度(23℃)は目盛の全長に対する精度です。

※渋谷光学の検査証明書は協力会社が測定し渋谷光学が発行します。依頼品を一軸あたり10箇所、測定(23℃)します。使用した測定機の校正証明書・トレーサビリティ体系図の写しを添付します。測定ポイントについて詳細な指定をされたい場合は、別途お見積もりします。

渋谷光学の検査証明書

※上記のほか日本品質保証機構(JQA)の発行する校正証明書を取得代行しております。(20℃、別途お見積り)
※2026年4月1日よりJQA校正証明書の標準的な発行形態が紙発行からデジタル発行（PDF形式でのご提供）に変更されました。紙発行をご希望の場合は別途お見積もりします。 ●JQA校正証明書サンプル(PDF)

お見積もり依頼お問い合わせ

型番をクリックすると図面を表示します。仕様・寸法・価格・測定代は下記表でご確認ください。

型番	ピッチ	目盛	外形サイズ	精度 (23℃)	線幅	定価	測定代※
S1031	0.5mm	50mm100等分	80×20mm 厚み5mm	±0.001mm	0.040mm	22,000円 (税込24,200円)	25,000円 (税込27,500円)
S1032	0.5mm	100mm200等分	120×20mm 厚み5mm	±0.002mm	0.040mm	27,500円 (税込30,250円)	25,000円 (税込27,500円)
S1033	0.5mm	150mm300等分	180×20mm 厚み5mm	±0.002mm	0.040mm	33,000円 (税込36,300円)	25,000円 (税込27,500円)
S1034	0.5mm	200mm400等分	240×20mm 厚み5mm	±0.003mm	0.040mm	38,500円 (税込42,350円)	25,000円 (税込27,500円)
S1035	0.5mm	300mm600等分	340×30mm 厚み5mm	±0.003mm	0.040mm	55,000円 (税込60,500円)	30,000円 (税込33,000円)
S1037	0.5mm	400mm800等分	440×30mm 厚み5mm	±0.004mm	0.030mm	71,500円 (税込78,650円)	30,000円 (税込33,000円)
S1038	0.5mm	500mm1000等分	540×30mm 厚み5mm	±0.004mm	0.030mm	82,500円 (税込90,750円)	30,000円 (税込33,000円)

精度(23℃)は目盛の全長に対する精度です。

※渋谷光学の検査証明書は協力会社が測定し渋谷光学が発行します。依頼品を一軸あたり10箇所、測定(23℃)します。使用した測定機の校正証明書・トレーサビリティ体系図の写しを添付します。測定ポイントについて詳細な指定をされたい場合は、別途お見積もりします。

渋谷光学の検査証明書

※上記のほか日本品質保証機構(JQA)の発行する校正証明書を取得代行しております。(20℃、別途お見積り)
※2026年4月1日よりJQA校正証明書の標準的な発行形態が紙発行からデジタル発行（PDF形式でのご提供）に変更されました。紙発行をご希望の場合は別途お見積もりします。 ●JQA校正証明書サンプル(PDF)

お見積もり依頼お問い合わせ

型番をクリックすると図面を表示します。仕様・寸法・価格・測定代は下記表でご確認ください。

型番	ピッチ	目盛	外形サイズ	精度 (23℃)	線幅	定価	測定代※
S1041	1.0mm	50mm50等分	80×20mm 厚み5mm	±0.001mm	0.010mm	22,000円 (税込24,200円)	25,000円 (税込27,500円)
S1042	1.0mm	100mm100等分	120×20mm 厚み5mm	±0.002mm	0.010mm	27,500円 (税込30,250円)	25,000円 (税込27,500円)
S1043	1.0mm	150mm150等分	180×20mm 厚み5mm	±0.002mm	0.010mm	33,000円 (税込36,300円)	25,000円 (税込27,500円)
S1044	1.0mm	200mm200等分	240×20mm 厚み5mm	±0.003mm	0.010mm	38,500円 (税込42,350円)	25,000円 (税込27,500円)
S1045	1.0mm	300mm300等分	340×30mm 厚み5mm	±0.003mm	0.010mm	55,000円 (税込60,500円)	30,000円 (税込33,000円)
S1046	1.0mm	500mm500等分	540×30mm 厚み5mm	±0.004mm	0.030mm	99,000円 (税込108,900円)	30,000円 (税込33,000円)

精度(23℃)は目盛の全長に対する精度です。

※渋谷光学の検査証明書は協力会社が測定し渋谷光学が発行します。依頼品を一軸あたり10箇所、測定(23℃)します。使用した測定機の校正証明書・トレーサビリティ体系図の写しを添付します。測定ポイントについて詳細な指定をされたい場合は、別途お見積もりします。

渋谷光学の検査証明書

※上記のほか日本品質保証機構(JQA)の発行する校正証明書を取得代行しております。(20℃、別途お見積り)
※2026年4月1日よりJQA校正証明書の標準的な発行形態が紙発行からデジタル発行（PDF形式でのご提供）に変更されました。紙発行をご希望の場合は別途お見積もりします。 ●JQA校正証明書サンプル(PDF)

お見積もり依頼お問い合わせ

型番をクリックすると図面を表示します。仕様・寸法・価格・測定代は下記表でご確認ください。

型番	ピッチ	目盛	外形サイズ	精度 (23℃)	線幅	定価	測定代※
S1050	0.1mm	XY目盛り 200mm2000等分	220×220mm 厚み5mm	±0.003mm	0.010mm	165,000円 (税込181,500円)	50,000円 (税込55,000円)
S1051	0.1mm	XY目盛り 100mm1000等分	127×127mm 厚み5mm	±0.002mm	0.010mm	110,000円 (税込121,000円)	50,000円 (税込55,000円)

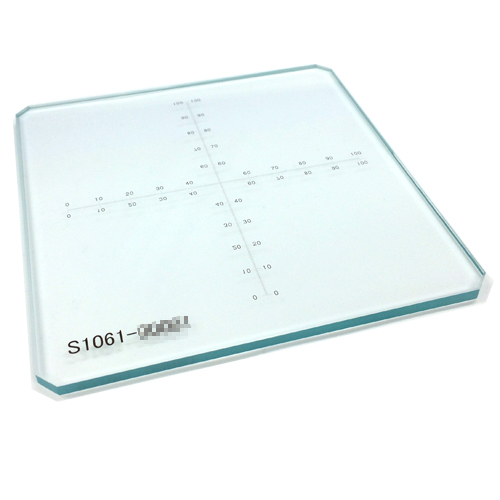

S1061	0.5mm	XY目盛り 100mm200等分	127×127mm 厚み5mm	±0.002mm	0.030mm	110,000円 (税込121,000円)	50,000円 (税込55,000円)
S1062	0.5mm	XY目盛り 160mm320等分	177.4×177.4mm 厚み5mm	±0.002mm	0.030mm	137,500円 (税込151,250円)	50,000円 (税込55,000円)
S1063	0.5mm	XY目盛り 300mm600等分	340×340mm 厚み5mm	±0.003mm	0.030mm	200,000円 (税込220,000円)	60,000円 (税込66,000円)

精度(23℃)は目盛の全長に対する精度です。

※渋谷光学の検査証明書は協力会社が測定し渋谷光学が発行します。S1050、S1051、S1061、S1062、S1063はX方向任意10ポイント・Y方向任意10ポイント(23℃)を測定し、使用した測定機の校正証明書・トレーサビリティ体系図の写しを添付します。測定ポイントについて詳細な指定をされたい場合は、別途お見積もりします。

渋谷光学の検査証明書

※上記のほか日本品質保証機構(JQA)の発行する校正証明書を取得代行しております。(20℃、別途お見積り)
※2026年4月1日よりJQA校正証明書の標準的な発行形態が紙発行からデジタル発行（PDF形式でのご提供）に変更されました。紙発行をご希望の場合は別途お見積もりします。 ●JQA校正証明書サンプル(PDF)

お見積もり依頼お問い合わせ

ガラス基準スケール（高反射タイプ）

単層クロム印刷を用いた高反射なガラス基準スケールです。

材質：ソーダ石灰ガラス
屈折率（ne）：1.520
密度（g³）：2.49
線膨張係数（×10^-6/K）：8.1

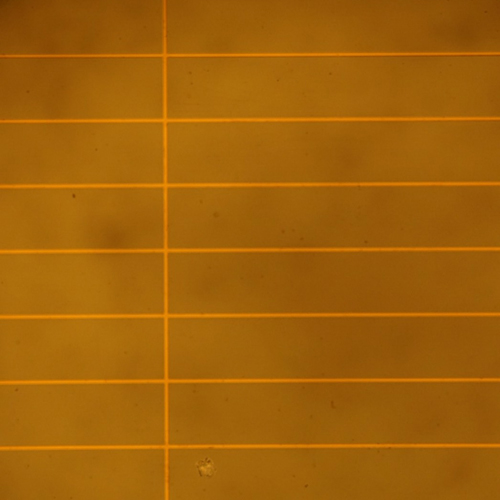

同軸落射照明撮像サンプル：従来品

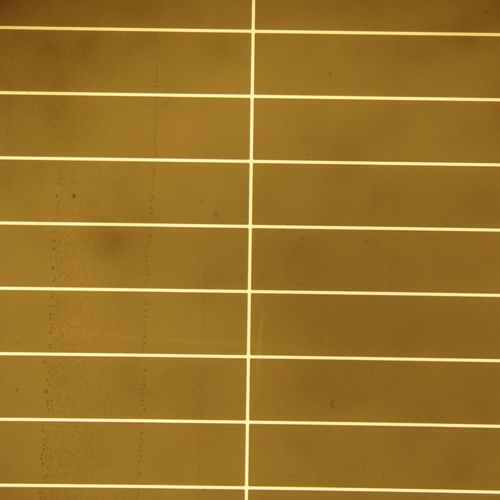

同軸落射照明撮像サンプル：S1500

型番をクリックすると図面を表示します。仕様・寸法・価格・測定代は下記表でご確認ください。

型番	ピッチ	目盛	外形サイズ	精度 (23℃)	線幅	定価	測定代※
S1500	0.1mm	500mm5000等分	540×30mm 厚み5mm	±0.004mm	0.005mm	110,000円 (税込121,000円)	30,000円 (税込33,000円)

精度(23℃)は目盛の全長に対する精度です。

※渋谷光学の検査証明書は協力会社が測定し渋谷光学が発行します。依頼品を一軸あたり10箇所、測定(23℃)します。使用した測定機の校正証明書・トレーサビリティ体系図の写しを添付します。測定ポイントについて詳細な指定をされたい場合は、別途お見積もりします。

渋谷光学の検査証明書

※上記のほか日本品質保証機構(JQA)の発行する校正証明書を取得代行しております。(20℃、別途お見積り)
※2026年4月1日よりJQA校正証明書の標準的な発行形態が紙発行からデジタル発行（PDF形式でのご提供）に変更されました。紙発行をご希望の場合は別途お見積もりします。 ●JQA校正証明書サンプル(PDF)

お見積もり依頼お問い合わせ

ガラス基準スケール（合成石英タイプ）

温度変化による変質に強い合成石英を使用したガラス基準スケールです。

材質：合成石英
屈折率（ne）：1.460
密度（g³）：2.20
線膨張係数（×10^-6/K）：0.6

型番をクリックすると図面を表示します。仕様・寸法・価格・測定代は下記表でご確認ください。

型番	ピッチ	目盛	外形サイズ	精度 (23℃)	線幅	定価	測定代※
S2010	0.1mm	500mm5000等分	540×30mm 厚み5mm	±0.002mm	0.005mm	275,000円 (税込302,500円)	30,000円 (税込33,000円)
S2030	0.5mm	700mm1400等分	740×30mm 厚み8mm	±0.003mm	0.005mm	440,000円 (税込484,000円)	45,000円 (税込49,500円)
S2050	0.1mm	XY目盛り 50mm500等分	60×60mm 厚み3mm	±0.001mm	0.010mm	66,000円 (税込72,600円)	50,000円 (税込55,000円)
S2052	0.1mm	XY目盛り 100mm1000等分	127×127mm 厚み2.3mm	±0.001mm	0.010mm	165,000円 (税込181,500円)	50,000円 (税込55,000円)
S2060	0.1mm	XY目盛り 50mm500等分	76×76mm 厚み5mm	±0.001mm	0.005mm	88,000円 (税込96,800円)	50,000円 (税込55,000円)
S2061	0.1mm	XY目盛り 100mm1000等分	127×127mm 厚み5mm	±0.001mm	0.005mm	198,000円 (税込217,800円)	50,000円 (税込55,000円)

精度(23℃)は目盛の全長に対する精度です。

※渋谷光学の検査証明書は協力会社が測定し渋谷光学が発行します。依頼品を一軸あたり10箇所、測定(23℃)します。使用した測定機の校正証明書・トレーサビリティ体系図の写しを添付します。測定ポイントについて詳細な指定をされたい場合は、別途お見積もりします。
★XY目盛りの場合はX方向任意10ポイント・Y方向任意10ポイントの測定になります。

渋谷光学の検査証明書

※上記のほか日本品質保証機構(JQA)の発行する校正証明書を取得代行しております。(20℃、別途お見積り)
※2026年4月1日よりJQA校正証明書の標準的な発行形態が紙発行からデジタル発行（PDF形式でのご提供）に変更されました。紙発行をご希望の場合は別途お見積もりします。 ●JQA校正証明書サンプル(PDF)

お見積もり依頼お問い合わせ

ガラス基準スケール（白色・艶消しタイプ）

表面をつや消し処理する事でギラつきのないガラス基準スケールです。

材質：ネクストリーマ※SCHOTT社製、耐熱結晶化ガラス(→Nextrema(R)特性表)
密度（g³）：2.54
線膨張係数（×10^-6/K）：0.3

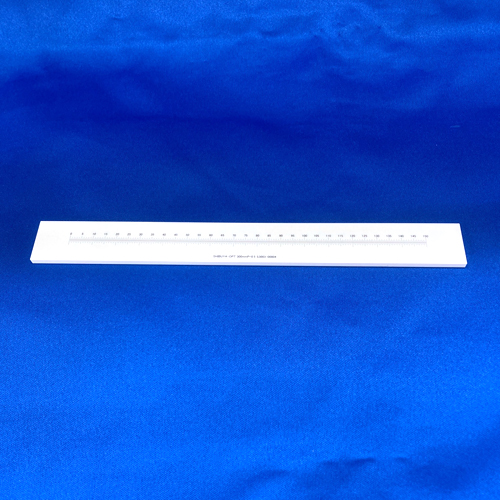

S3003

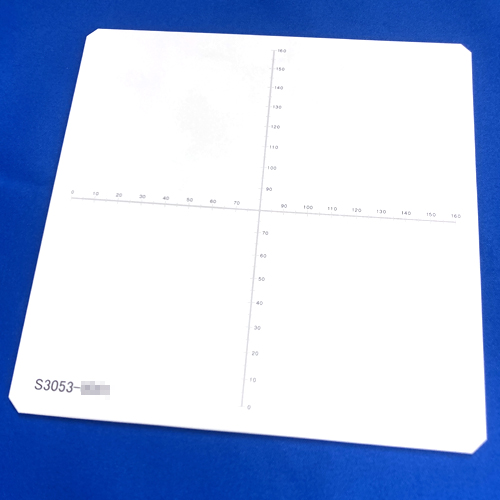

S3053

型番をクリックすると図面を表示します。仕様・寸法・価格・測定代は下記表でご確認ください。

型番	ピッチ	目盛	外形サイズ	精度 (23℃)	線幅	定価	測定代※
S3001	0.5mm	50mm100等分	80×20mm 厚み3mm	±0.003mm	0.050mm	33,000円 (税込36,300円)	25,000円 (税込27,500円)
S3002	0.5mm	100mm200等分	120×20mm 厚み3mm	±0.003mm	0.050mm	38,500円 (税込42,350円)	25,000円 (税込27,500円)
S3003	0.5mm	150mm300等分	180×20mm 厚み3mm	±0.003mm	0.050mm	44,000円 (税込48,400円)	25,000円 (税込27,500円)
S3004	0.5mm	200mm400等分	240×20mm 厚み3mm	±0.005mm	0.050mm	49,500円 (税込54,450円)	25,000円 (税込27,500円)
S3005	0.5mm	300mm600等分	340×30mm 厚み3mm	±0.005mm	0.050mm	55,000円 (税込60,500円)	30,000円 (税込33,000円)
S3053	0.5mm	XY目盛り 160mm320等分	177.4×177.4mm 厚み3mm	±0.004mm	0.050mm	132,000円 (税込145,200円)	50,000円 (税込55,000円)

精度(23℃)は目盛の全長に対する精度です。

※渋谷光学の検査証明書は協力会社が測定し渋谷光学が発行します。依頼品を一軸あたり10箇所、測定(23℃)します。使用した測定機の校正証明書・トレーサビリティ体系図の写しを添付します。測定ポイントについて詳細な指定をされたい場合は、別途お見積もりします。★S3053はX方向任意10ポイント・Y方向任意10ポイントの測定になります。

渋谷光学の検査証明書

※上記のほか日本品質保証機構(JQA)の発行する校正証明書を取得代行しております。(20℃、別途お見積り)
※2026年4月1日よりJQA校正証明書の標準的な発行形態が紙発行からデジタル発行（PDF形式でのご提供）に変更されました。紙発行をご希望の場合は別途お見積もりします。 ●JQA校正証明書サンプル(PDF)

お見積もり依頼お問い合わせ

ガラス基準スケール（白色・艶有りタイプ）

表面を研磨処理する事で艶をだしたガラス基準スケールです。

材質：ネクストリーマ※SCHOTT社製、耐熱結晶化ガラス(→Nextrema(R)特性表)
密度（g³）：2.54
線膨張係数（×10^-6/K）：0.3

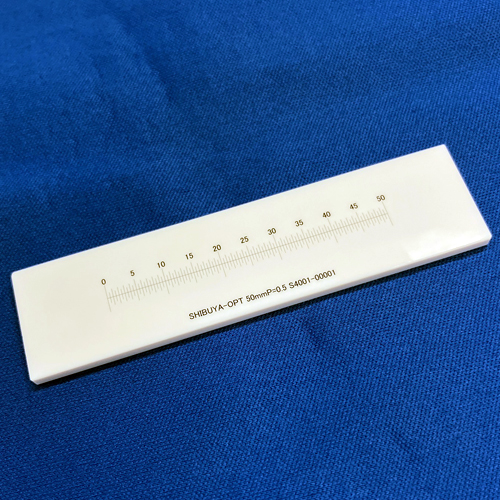

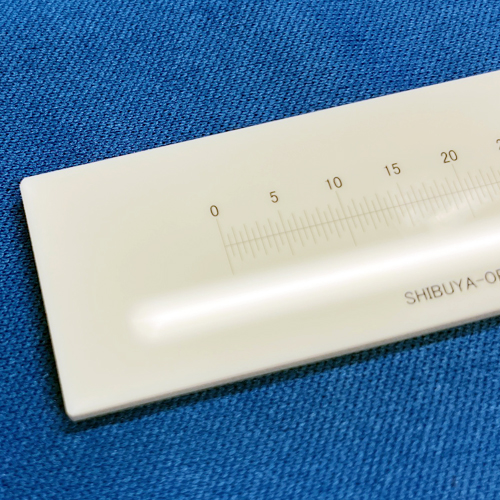

S4001

S4001拡大

型番をクリックすると図面を表示します。仕様・寸法・価格・測定代は下記表でご確認ください。

型番	ピッチ	目盛	外形サイズ	精度 (23℃)	線幅	定価	測定代※
S4001	0.5mm	50mm100等分	80×20mm 厚み3mm	±0.002mm	0.025mm	33,000円 (税込36,300円)	25,000円 (税込27,500円)
S4002	0.5mm	100mm200等分	120×20mm 厚み3mm	±0.002mm	0.025mm	38,500円 (税込42,350円)	25,000円 (税込27,500円)
S4003	0.5mm	150mm300等分	180×20mm 厚み3mm	±0.002mm	0.025mm	44,000円 (税込48,400円)	25,000円 (税込27,500円)

精度(23℃)は目盛の全長に対する精度です。

※渋谷光学の検査証明書は協力会社が測定し渋谷光学が発行します。依頼品を一軸あたり10箇所、測定(23℃)します。使用した測定機の校正証明書・トレーサビリティ体系図の写しを添付します。測定ポイントについて詳細な指定をされたい場合は、別途お見積もりします。

渋谷光学の検査証明書

※上記のほか日本品質保証機構(JQA)の発行する校正証明書を取得代行しております。(20℃、別途お見積り)
※2026年4月1日よりJQA校正証明書の標準的な発行形態が紙発行からデジタル発行（PDF形式でのご提供）に変更されました。紙発行をご希望の場合は別途お見積もりします。 ●JQA校正証明書サンプル(PDF)

お見積もり依頼お問い合わせ
