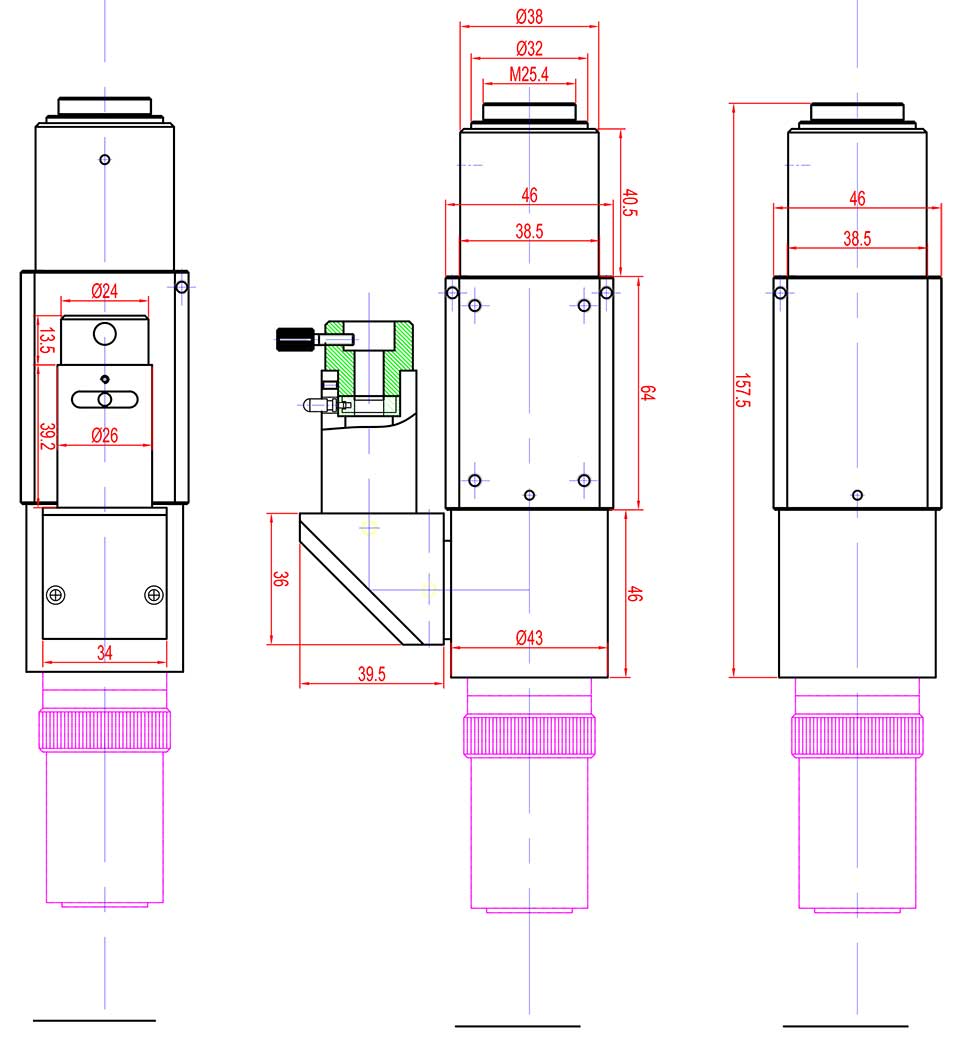

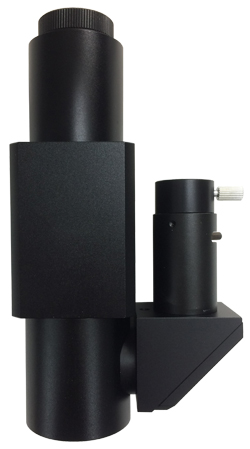

マイクロスコープユニットSPA
小型、軽量、そしてコストパフォーマンスの高いマイクロスコープユニット
SPA
- 無限遠補正光学系＋同軸落射照明ポート装備
- 照明光は開口絞りにより、コントラストが調整可能
- 生産ライン上あるいは装置内への組み込み、画像処理装置と併用で寸法測定・外観検査ならびに位置決めなどの作業が可能
- 4穴レボルバー（電動／マニュアル）等、Cマウントアダプタ等用途に合わせて、色々な組み合わせが可能
仕様表

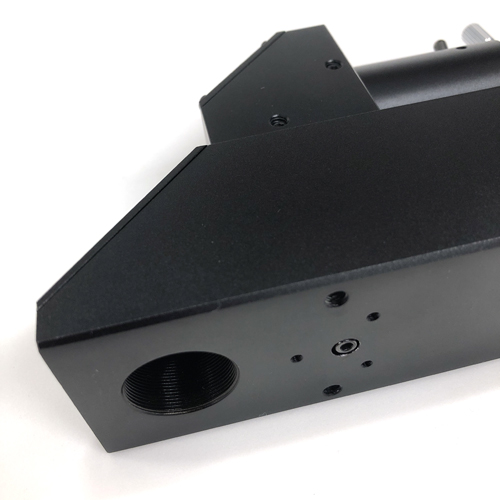

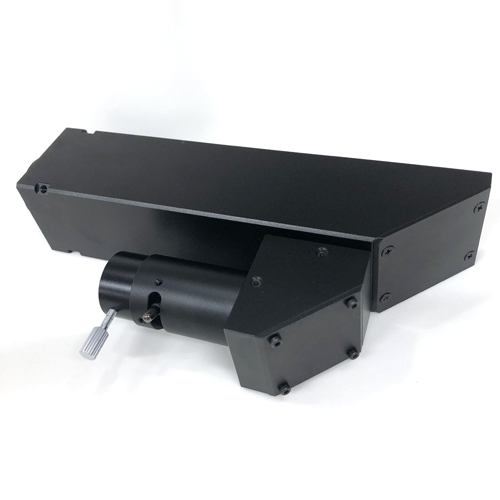

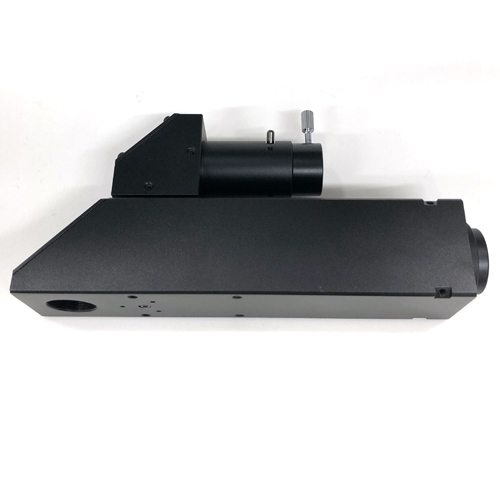

マイクロスコープユニットSPA-S(横型)
マイクロスコープユニットSPAシリーズに高さ制限のある場所に最適な横型が登場。
- 無限遠補正光学系＋同軸落射照明ポート装備
- 照明光は開口絞りにより、コントラストが調整可能
- 生産ライン上あるいは装置内への組み込み、画像処理装置と併用で寸法測定・外観検査ならびに位置決めなどの作業が可能
- Cマウントアダプタ等用途に合わせて、色々な組み合わせが可能

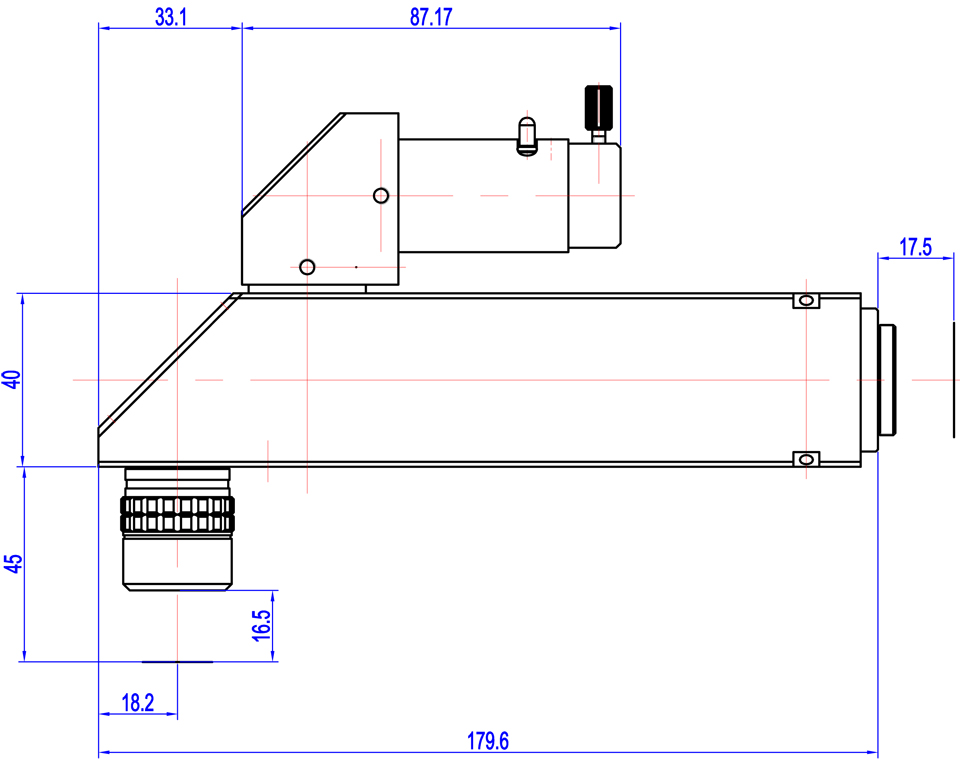

外観図
※対物レンズは付属していません。
仕様表

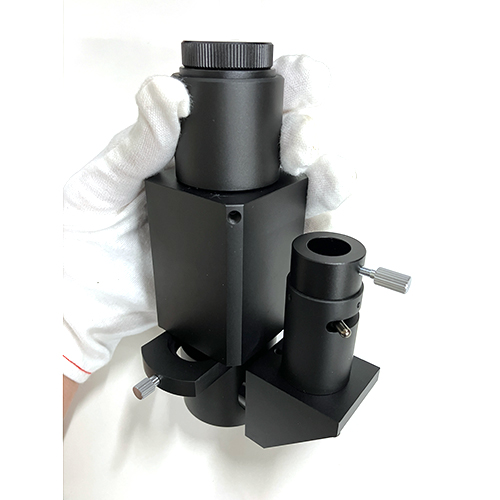

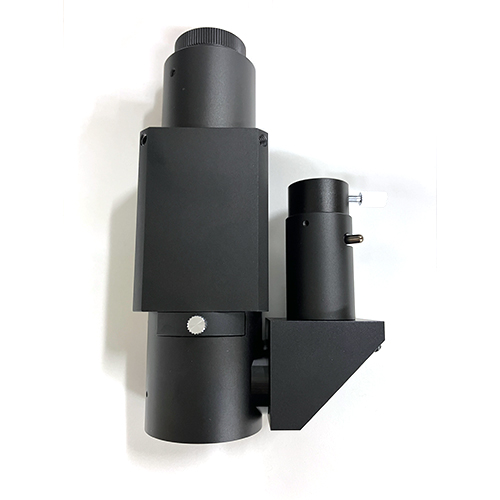

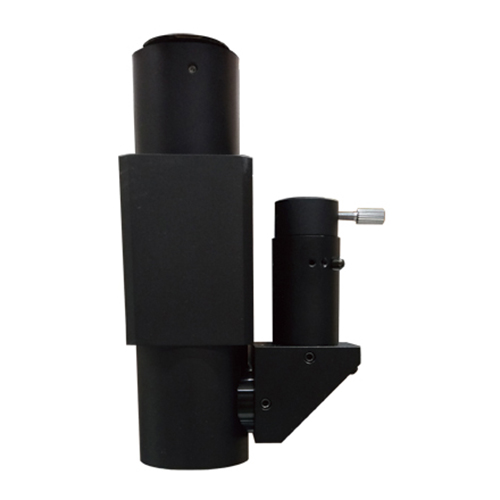

マイクロスコープユニットSPA-IR(赤外用)
赤外域の観察に最適なユニットSPA-IR(赤外用)にフィルターソケット付きタイプがラインナップ
SPA-IR
SPA-IR-F
SPA-IR-Fのフィルターソケット
- 900nm～1800nm広範囲に亘る色収差を最適化
- 同軸落射照明と一体設計により、明視野観察に最適、明光は開口絞りにより、コントラストを調整可能
- 暗視野近赤外対物レンズと組み合わせることで暗視野の同時観察も可能
- Cマウント１型カメラまで対応、広範囲の観察が可能
仕様表

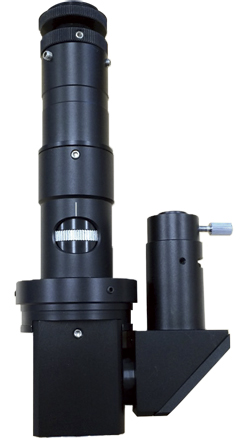

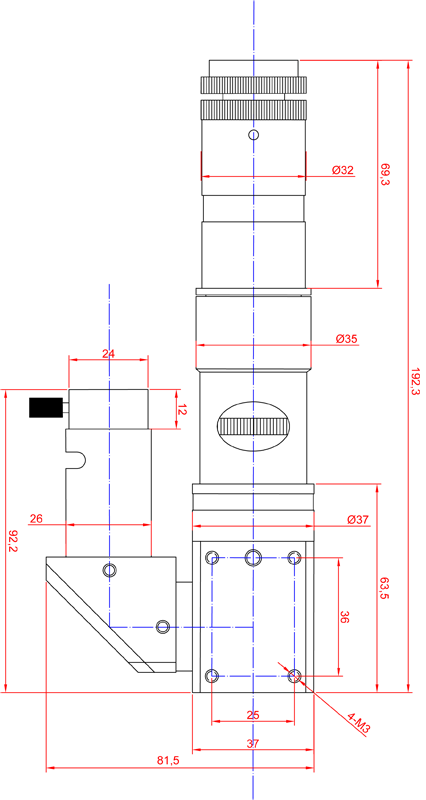

マイクロスコープユニットSPA-Z(ズーム機能付き)
無限系の対物レンズを装着できる小型ズーム顕微鏡ユニット装置の組み込みや狭小スペースでの利用が最適
SPA-Z
- ズーム比7倍の光学性能でmm単位からμm単位まで観察可能
- 同軸落射照明と一体設計により、明視野観察に最適、照明光は開口絞りにより、コントラストを調整可能
- Cマウント2/3型カメラにも対応
- オプションのスタンド利用で卓上用簡易検査装置として使用可能
- オプションのスタンドアダプタ利用でラック&ピニオンムーブメント等に、カメラネジ（1/4-20UNC）で固定可能
仕様表

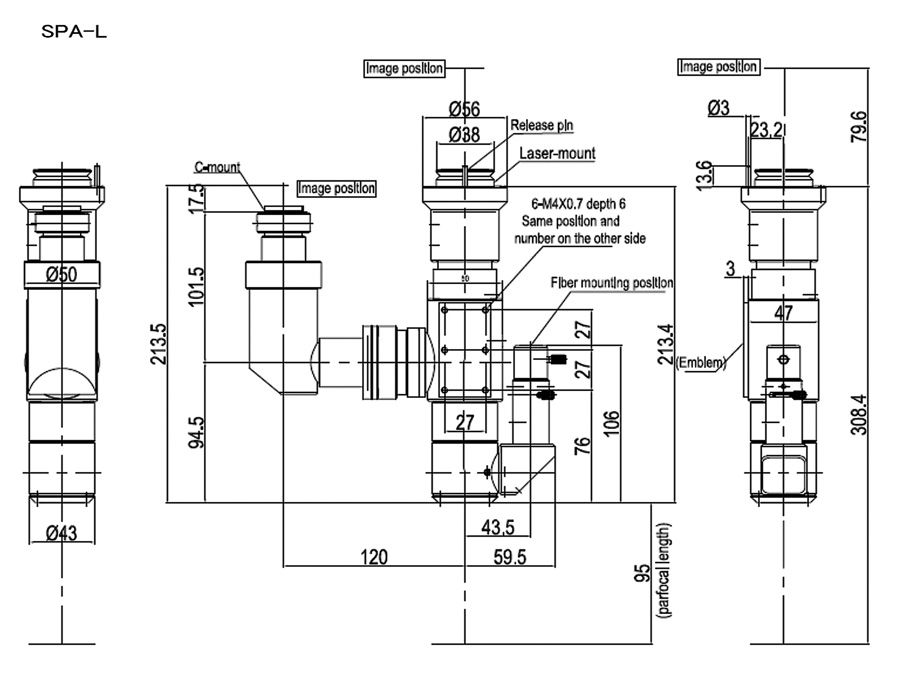

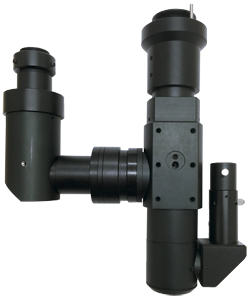

マイクロスコープユニットSPA-L(レーザ加工用)
YAG(355/532/1064nm)レーザーが取り付けられるレーザ加工用
SPA-L
- 無限遠補正光学系＋同軸落射照明ポート装備
- 照明光は開口絞りにより、コントラストが調整可能
- 生産ラインや装置内へ組込み、画像処理装置と併用すれば寸法測定、外観検査ならびに位置決めなどの作業が可能
- ４穴レボルバー（電動／マニュアル）等、用途に合わせて色々な組み合わせが可能
