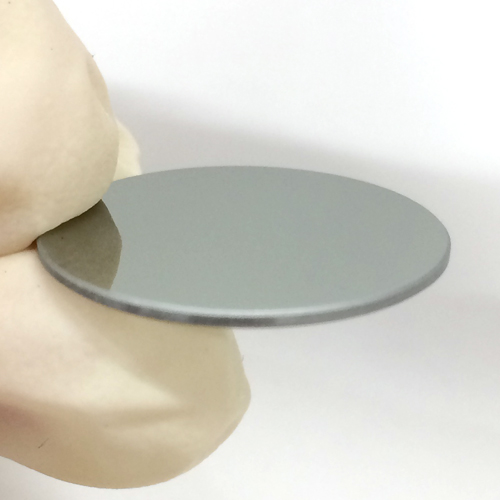

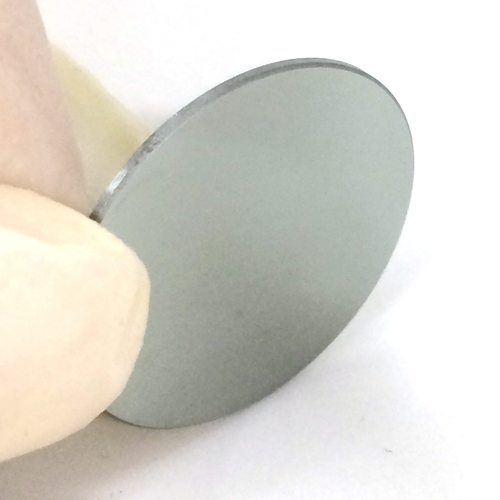

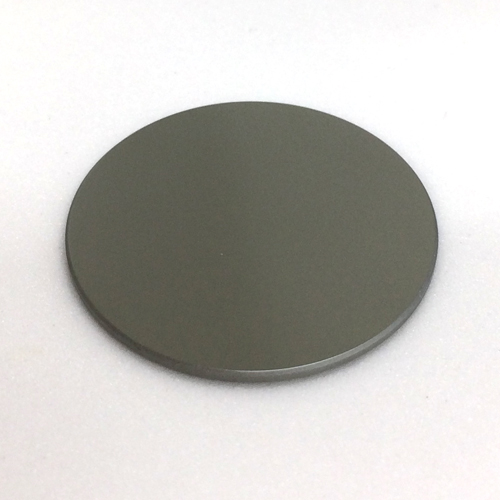

ゲルマニウム(Ge) [在庫限り]

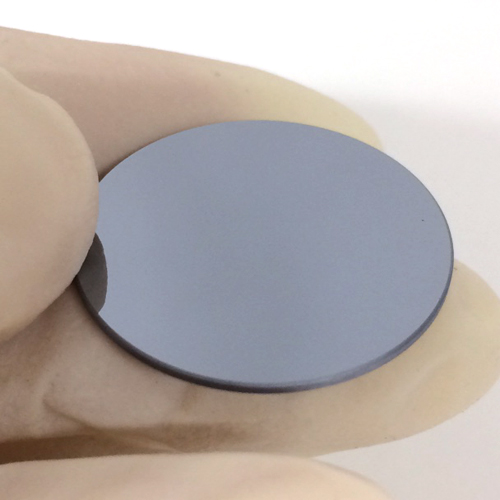

★本製品は在庫限りで販売を終了します。在庫数についてはお問い合わせください。赤外用光学部品の材料として、2～20μmの幅広い透過波長域と可視域での高い吸収率の特性を持っている為、ゲルマニウム(Ge)のミラー、ウィンドウ及びレンズは良く使われています。表面反射の為に光のロスが大きく、また、100℃前後になると透過率が極端にわるくなりますので、常温での使用に適しています。
特性・規格
| 結晶タイプ | 単結晶(Single crystal) ※ |
|---|---|
| 格子 | 5.657 |
| 密度［g/cm 3 ］ | 5.33 |
| 融点 | 937℃ |
| 屈折率＠10.6μm | 4.0032 |
| 透過波長域 |
2～20μm
＞45％（2～12μm） |
| 抵抗（Ω/cm） | 5～40 |
| 均一屈折率 | 4.89×10 -5 （φ250） |
| 屈折率温度係数（1/K） | 0.0004 |
| 体積吸収係数＠10μm（1/cm） | ≦0.03 |
| 硬度（kg/mm 2 ） | 800 |
| 圧力強度 | ＞75 MPa |
| 弾性係数（ヤング率）（GPa） | 103 |
| 熱伝導率（W/cm.k） | 0.7 |
| 熱膨張率（1/k） | 6.1×10 |
価格表
寸法公差+0/-0.1、厚み公差±0.1| 型番 | 図面 | サイズ |
有効視野
(CA) |
両面光学研磨
S/D |
面取り | チップ | 定価 |
|---|---|---|---|---|---|---|---|
| Ge-10C |
拡大する |
φ10×1.0mm | >φ8mm | 80/50 | 0.2-0.5mm×45° | <0.5mm |
4,000円
(税込4,400円) |

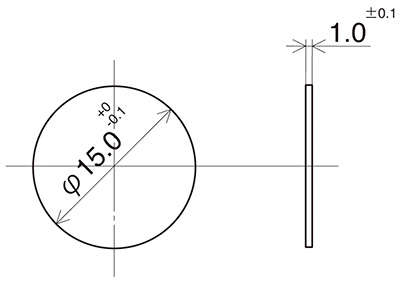

| Ge-15C |
拡大する |
φ15×1.0mm | >φ13mm | 80/50 | 0.2-0.5mm×45° | <0.5mm |
5,000円
(税込5,500円) |

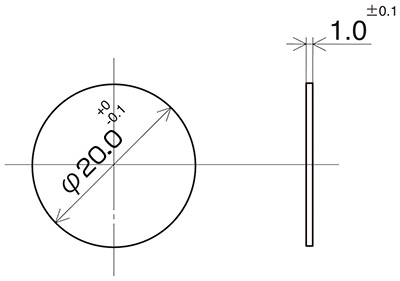

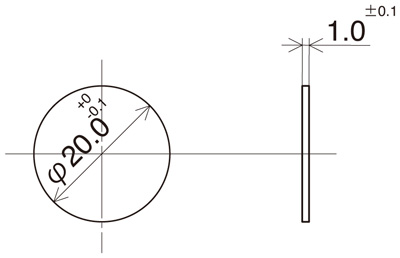

| Ge-20C |
拡大する |
φ20×1.0mm | >90％ | 80/50 | 0.2-0.5mm×45° | <0.5mm |
6,500円
(税込7,150円) |
| Ge-25C |
拡大する |
φ25×1.0mm | >90％ | 80/50 | 0.2-0.5mm×45° | <0.5mm |
7,500円
(税込8,250円) |
