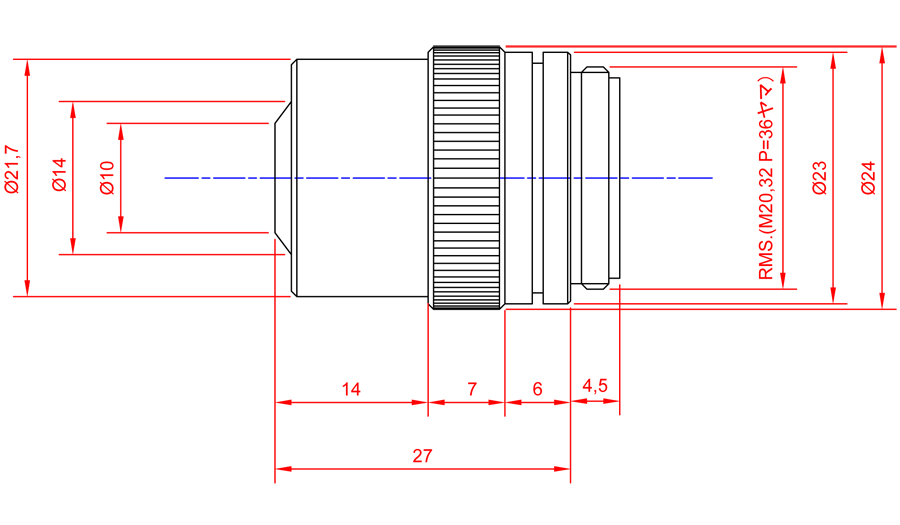

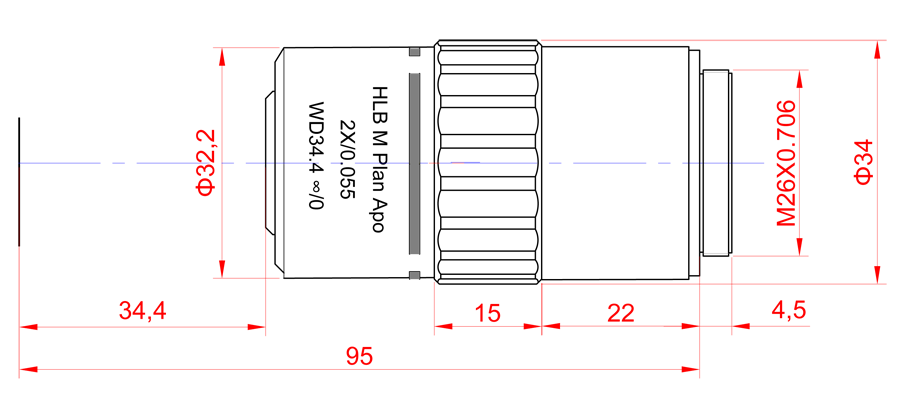

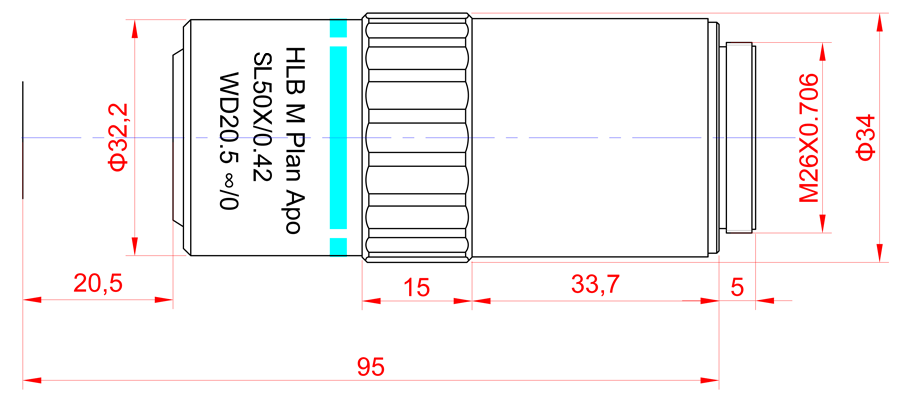

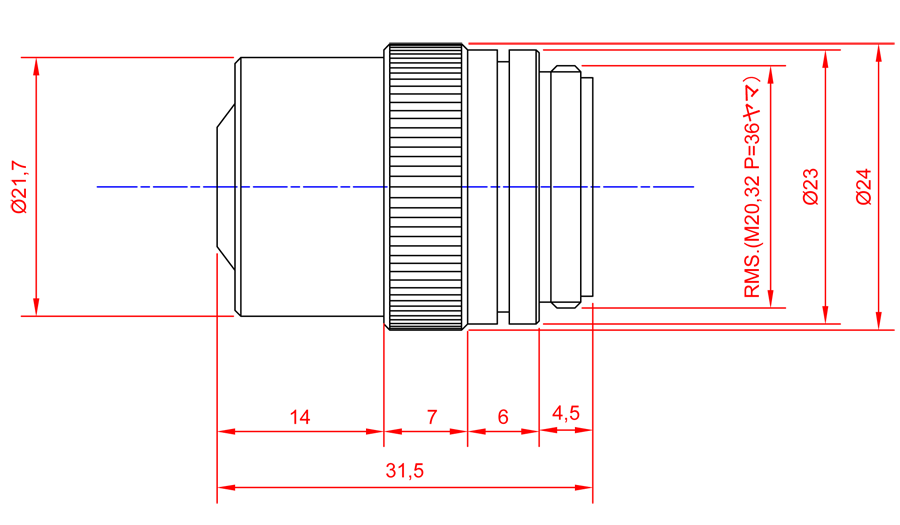

対物レンズ

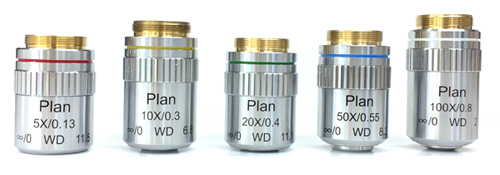

金属顕微鏡用対物レンズ明視野タイプ

CFI光学系（倍率色収差を対物単独で補正した無限遠補正光学系）
高NAで長作動距離
同焦点距離45mm、結像レンズの焦点距離200mm、視野φ25mm

※分解能及び焦点深度は、波長を0.55μmとして算出した値です。

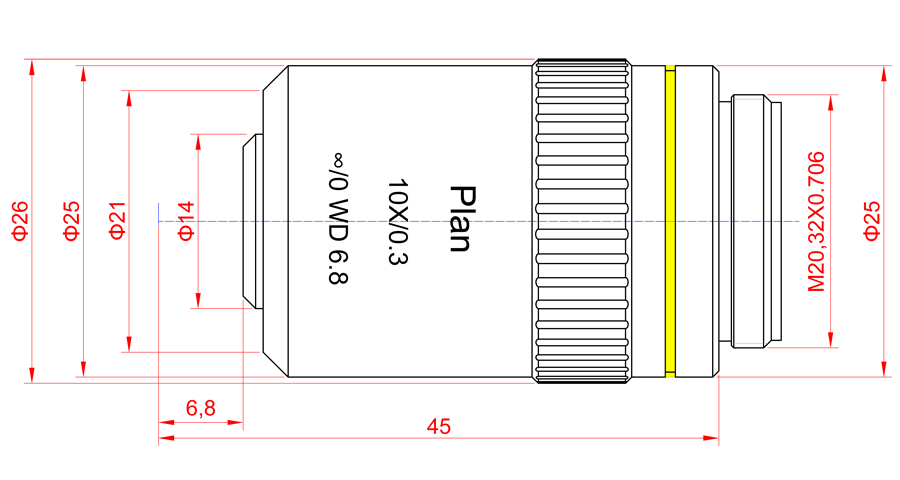

型番	LDJ5	LDJ10	LDJ20	LDJ50	LDJ100

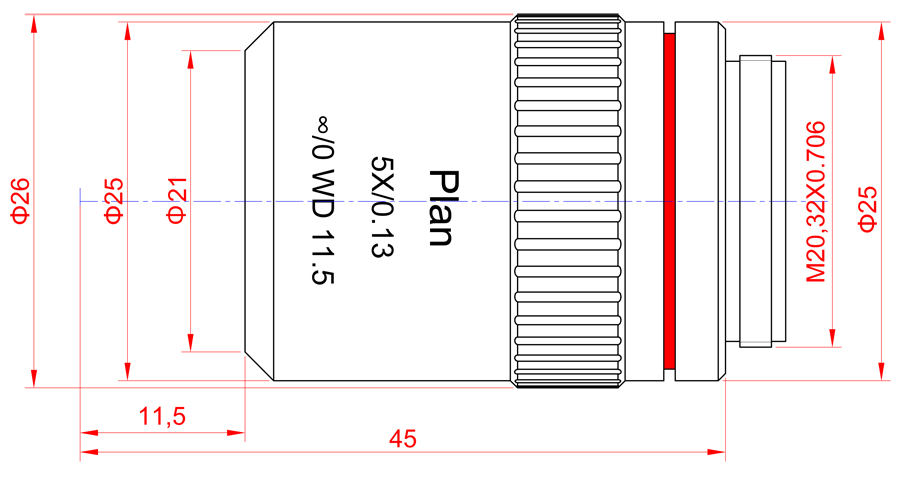

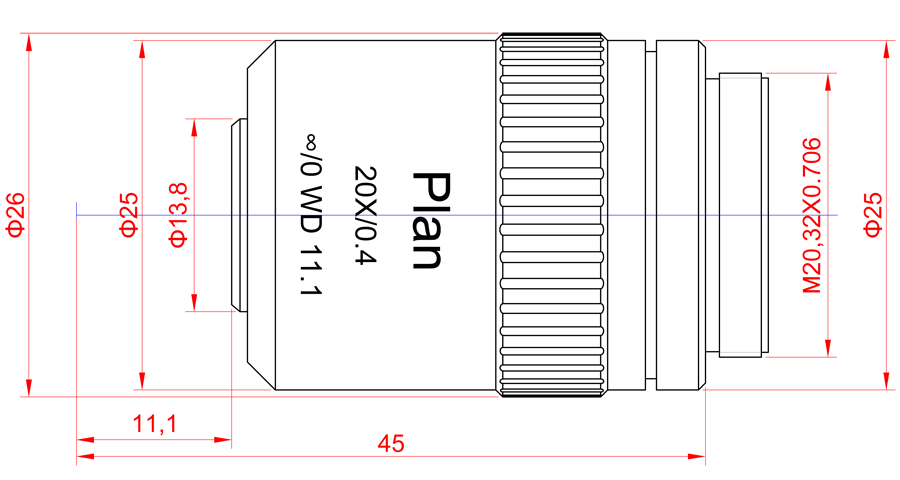

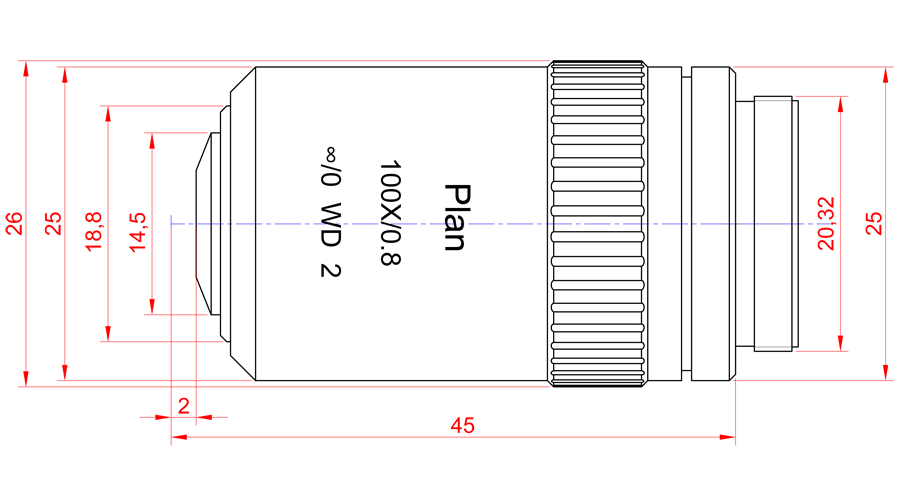

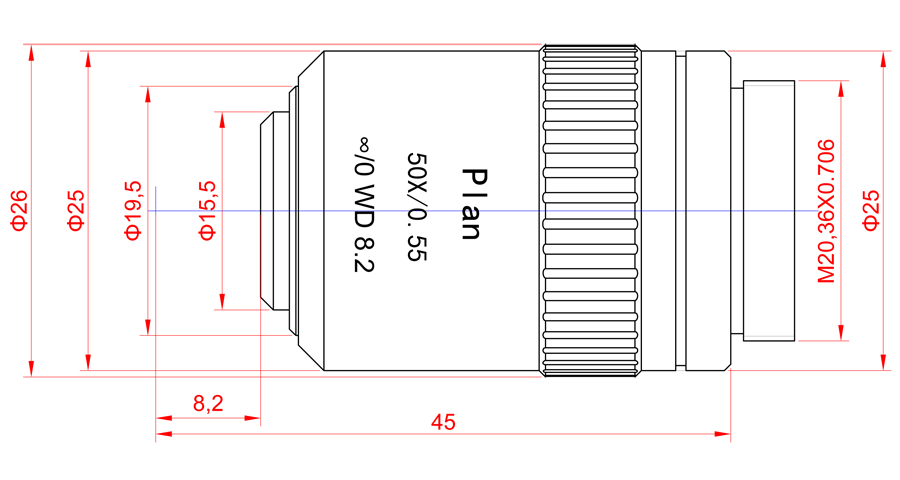

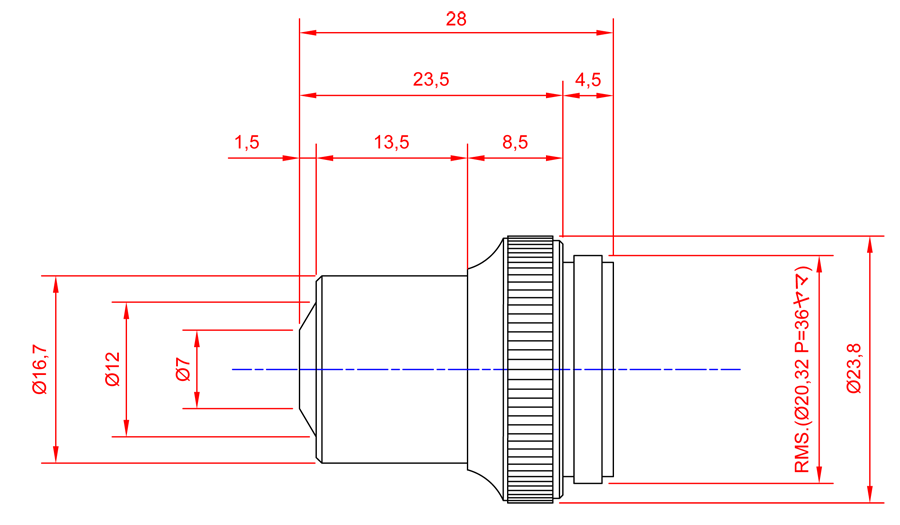

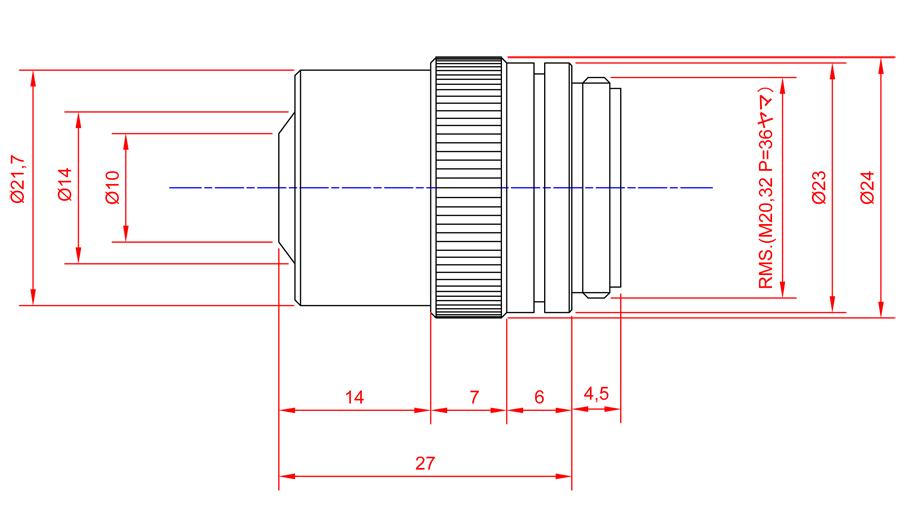

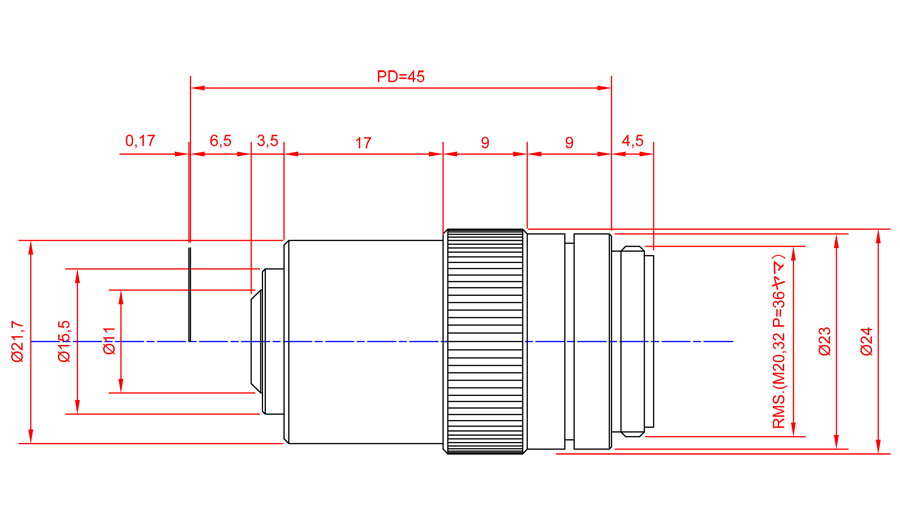

寸法図	拡大する	拡大する	拡大する	拡大する	拡大する
倍率	5倍	10倍	20倍	50倍	100倍
開口数NA	0.13	0.3	0.4	0.55	0.8
作動距離WD	11.5mm	6.8mm	11.1mm	8.2mm	2mm
焦点距離F	40mm	20mm	10mm	4mm	2mm
分解能R	2.12μm	0.92μm	0.69μm	0.5μm	0.34μm
焦点深度DOF	±16.3μm	±3.1μm	±1.7μm	±0.9μm	±0.4μm
視野 φ25接眼	φ5mm	φ2.5mm	φ1.25	φ0.5mm	φ0.25mm
1/2カメラ (4.8×6.4mm)	0.96×1.28mm	0.48×0.64mm	0.24×0.32mm	0.1×0.13mm	0.05×0.06mm
透過率データ
定価	20,000円 (税込22,000円)	45,000円 (税込49,500円)	60,000円 (税込66,000円)	80,000円 (税込88,000円)	100,000円 (税込110,000円)

ネジ山20.32×0.706

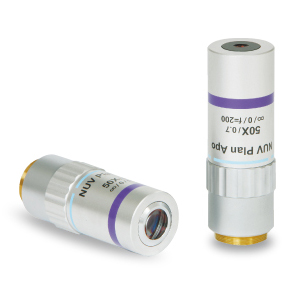

近紫外対物レンズ（M iPLAN APO NUVシリーズ）

新価格で最高のコストパフォーマンスをご提供致します！

近紫外レーザ加工用の高NA無限遠補正対物レンズです。

明視野観察にも使用できます。

無限遠補正光学系
近紫外域から可視域まで補正設計されています。NUV,NUV HD：345nm～700nm補正設計
532nmのパルスレーザでの使用も可能
高分解能仕様
同焦点距離95mm

※分解能及び焦点深度は、波長を0.55μmとして算出した値です。

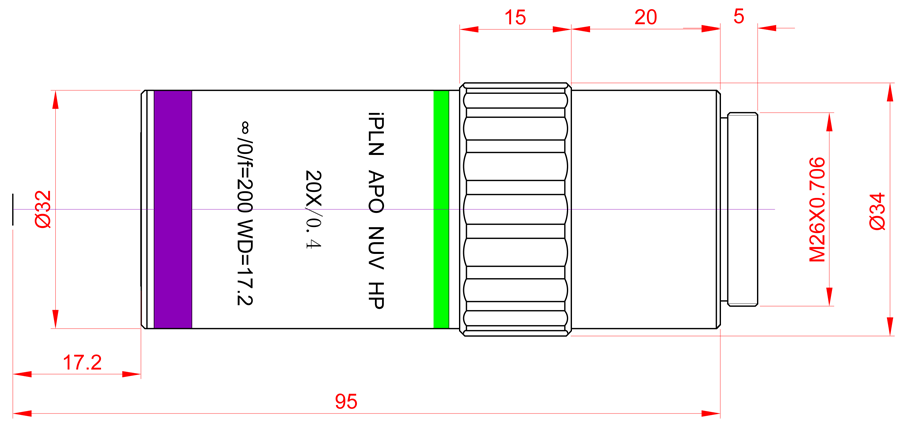

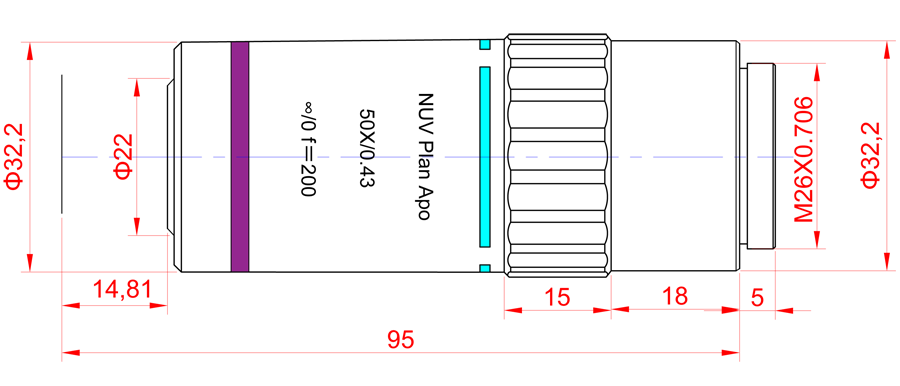

型番	M-iPLAN-APO NUV20	M-iPLAN-APO NUV50	M-iPLAN-APO NUV-HD50

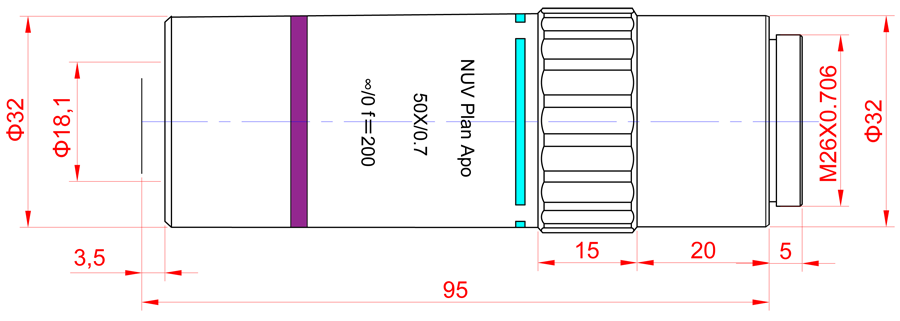

寸法図	拡大する	拡大する	拡大する
倍率	20倍	50倍	50倍
開口数NA	0.4	0.43	0.7
作動距離WD	17.15mm	14.81mm	3.5mm
焦点距離F	10mm	4mm	4mm
分解能R	0.69μm	0.64μm	0.39μm
焦点深度DOF	±1.7μm	±1.5μm	±0.6μm
視野φ25接眼	φ1.25mm	φ0.5mm	φ0.5mm
1/2カメラ (4.8×6.4mm)	0.24×0.32mm	0.1×0.13mm	0.1×0.13mm
透過率

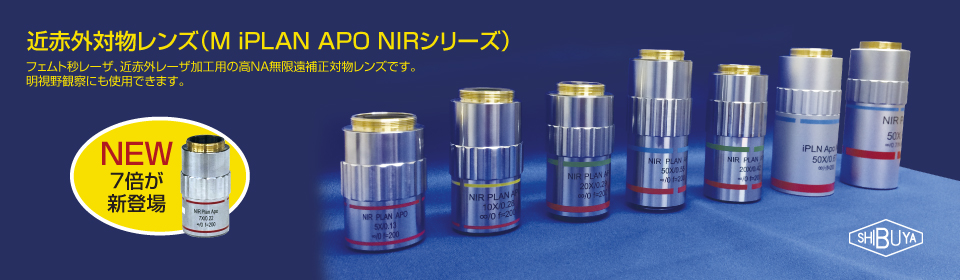

近赤外対物レンズ（M iPLAN APO NIRシリーズ）

フェムト秒レーザ、近赤外レーザ加工用の高NA無限遠補正対物レンズです。
明視野観察にも使用できます。

無限遠補正光学系
同焦点距離95mm
可視域と近赤外域まで補正設計
高分解能仕様
LCDシリーズは0.7mmで補正設計，液晶ガラス越しの明視野観察、レーザ加工に最適

※分解能及び焦点深度は、波長を0.55μmとして算出した値です。

型番	M-iPLAN-APO NIR5	M-iPLAN-APO NIR7	M-iPLAN-APO NIR10	M-iPLAN-APO NIR20	M-iPLAN-APO NIR50

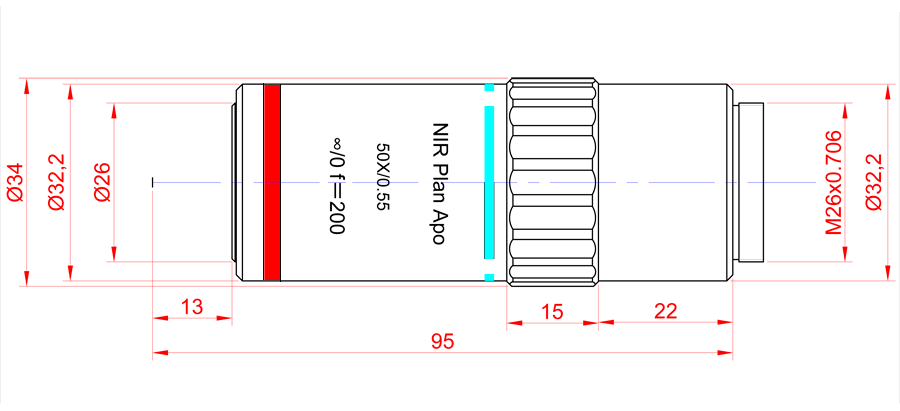

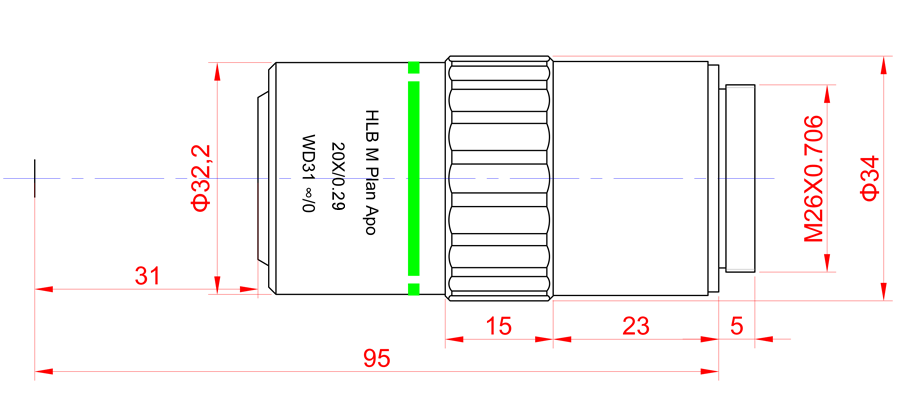

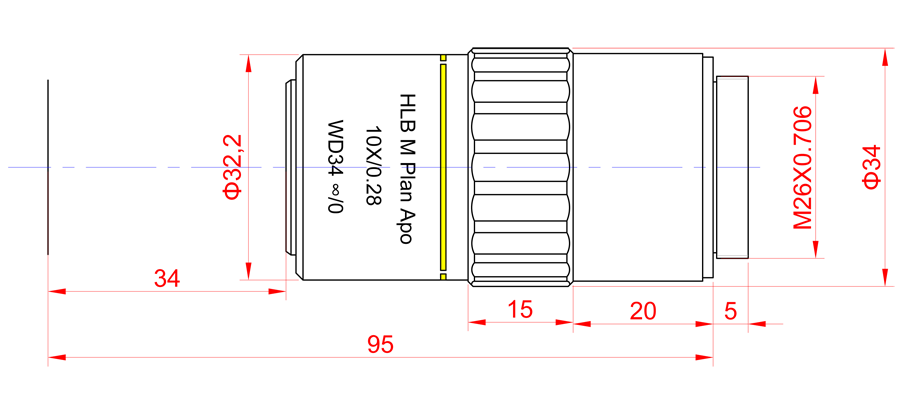

寸法図	拡大する	拡大する	拡大する	拡大する	拡大する
倍率	5倍	7倍	10倍	20倍	50倍
開口数NA	0.13	0.22	0.28	0.29	0.55
作動距離WD	44.6mm	36.4mm	34mm	31mm	13mm
焦点距離F	40mm	28.6mm	20mm	10mm	4mm
分解能R	2.12μm	1.25μm	0.98μm	0.95μm	0.5μm
焦点深度DOF	±16.3μm	±5.7μm	±3.5μm	±3.3μm	±0.9μm
対応波長	450～1800nm	450～1800nm	450～1800nm	450～1800nm	450～1800nm
視野φ25接眼	φ5mm	φ3.57mm	φ2.5mm	φ1.25mm	φ0.5mm
1/2カメラ (4.8×6.4mm)	0.96×1.28mm	0.69×0.91mm	0.48×0.64mm	0.24×0.32mm	0.1×0.13mm
透過率データ

型番	M-iPLAN-APO NIR-HD20	M-iPLAN-APO NIR-HD50	M-iPLAN-APO LCD-NIR-HD20	M-iPLAN-APO LCD-NIR-HD50
寸法図	拡大する	拡大する	拡大する	拡大する
倍率	20倍	50倍	20倍	50倍
開口数NA	0.42	0.67	0.45	0.8
作動距離WD	20.68mm	10mm	16.7mm	3.34mm
焦点距離F	10mm	4mm	10mm	4mm
分解能R	0.65μm	0.41μm	0.61μm	0.34μm
焦点深度DOF	±1.6μm	±0.6μm	±1.4μm	±0.4μm
対応波長	450～1800nm	450～1800nm	450～790nm	450～790nm
視野φ25接眼	φ1.25mm	φ0.5mm	φ1.25mm	φ0.5mm
1/2カメラ (4.8×6.4mm)	0.24×0.32mm	0.1×0.13mm	0.24×0.32mm	0.1×0.13mm
透過率データ			-

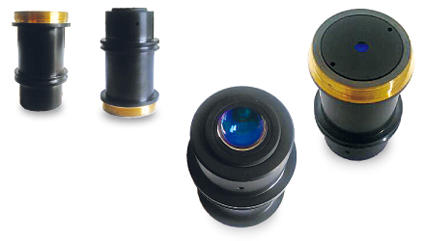

近赤外対物レンズ（M ePLAN NIRシリーズ）

YAG用（1064nm）加工用の高NA無限遠補正対物レンズです。

明視野観察にも使用できます。

無限遠補正光学系
可視域（640nm)と近赤外域（940～1064nm）まで補正設計されています。
高分解能仕様
同焦点距離45mm
50X対物レンズは、作動距離が調整可能
100×N.A.0.7対物レンズは保護ガラス付き、ハイパワーレーザ耐性

※分解能及び焦点深度は、波長を0.55μmとして算出した値です。

型番	倍率	開口数NA	作動距離WD	焦点距離F	分解能R	焦点深度DOF	視野 φ25接眼	1/2カメラ (4.8×6.4mm)
M-ePLAN-NIR50	50倍	0.65	3.1-3.83mm	3.6mm	0.42μm	±0.7μm	φ0.5mm	0.1×0.13mm
M-ePLAN-NIR100	100倍	0.75	3.4mm	1.8mm	0.37μm	±0.5μm	φ0.25mm	0.05×0.06mm
M-ePLAN-NIR100A	100倍	0.8	3.3mm	1.8mm	0.34μm	±0.4μm	φ0.25mm	0.05×0.06mm

明暗視野LED照明付き対物レンズ(LED-BD-M Planシリーズ)

当社独自の発明で外部照明がまったく不要な照明付き対物レンズです。回折光を利用して邪魔な拡散光が発せずゴミやキズの検出を容易にし、検査作業の負担から解放します。さらに超長作動距離は色々な作業を操作しやすくします。( 中国特許取得 )

可視域

白色のLEDリング照明を標準装備
一台の対物レンズで明暗視野に両方対応
無限遠補正光学系
同焦点距離95mm

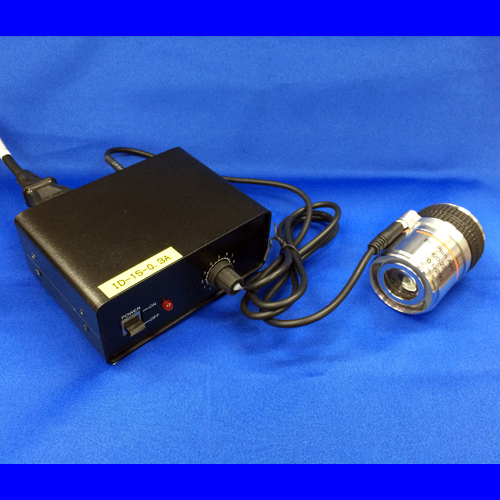

LED-BD-M7と電源

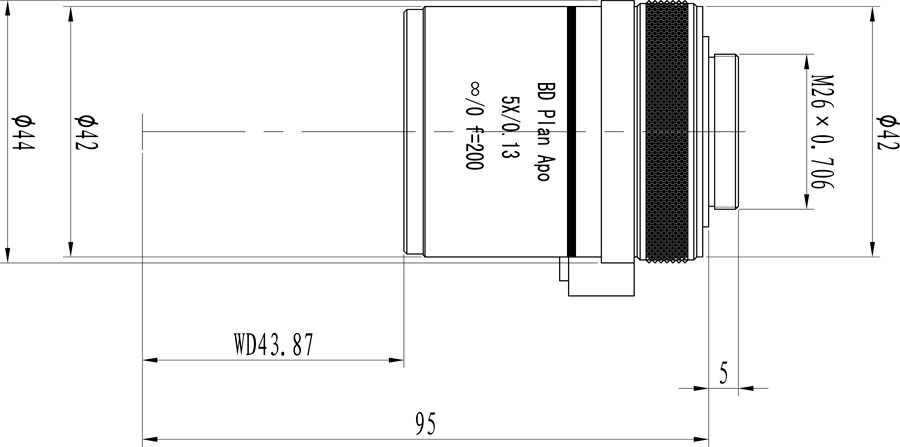

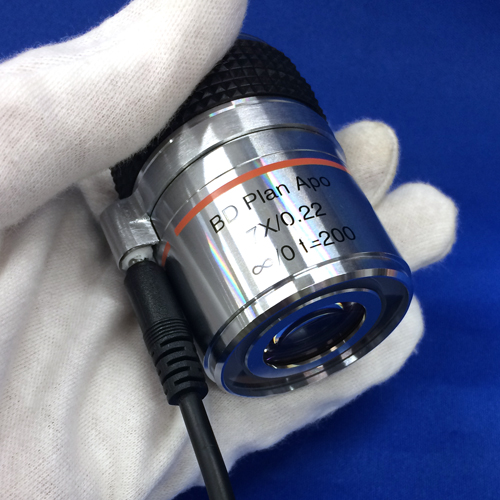

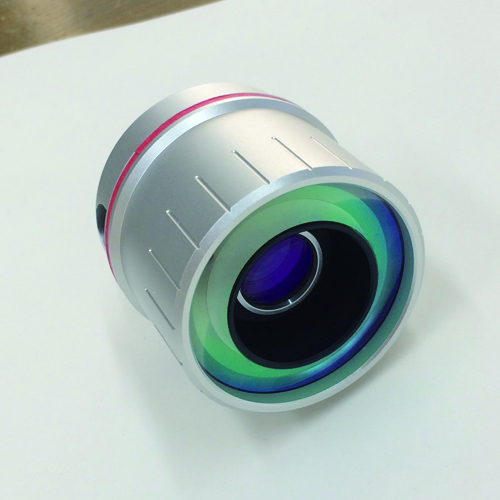

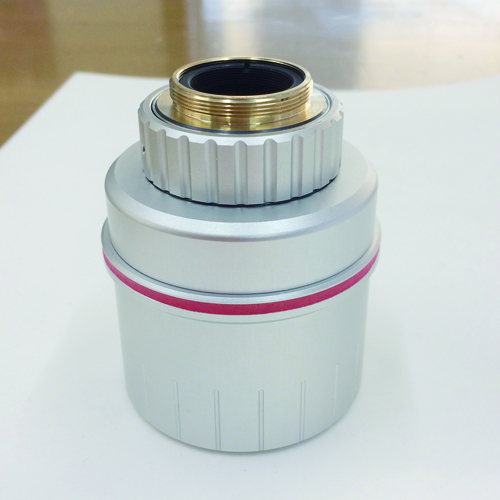

LED-BD-M7

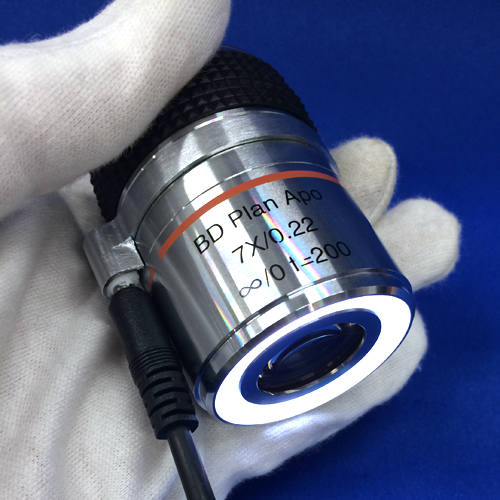

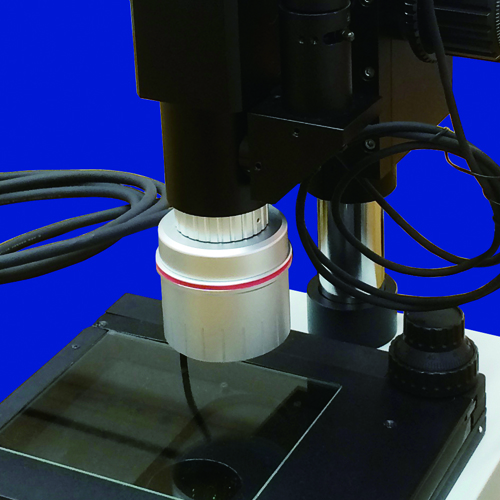

LED-BD-M7点灯時

※分解能及び焦点深度は、波長を0.55μmとして算出した値です。

型番	LED-BD-M5	LED-BD-M7

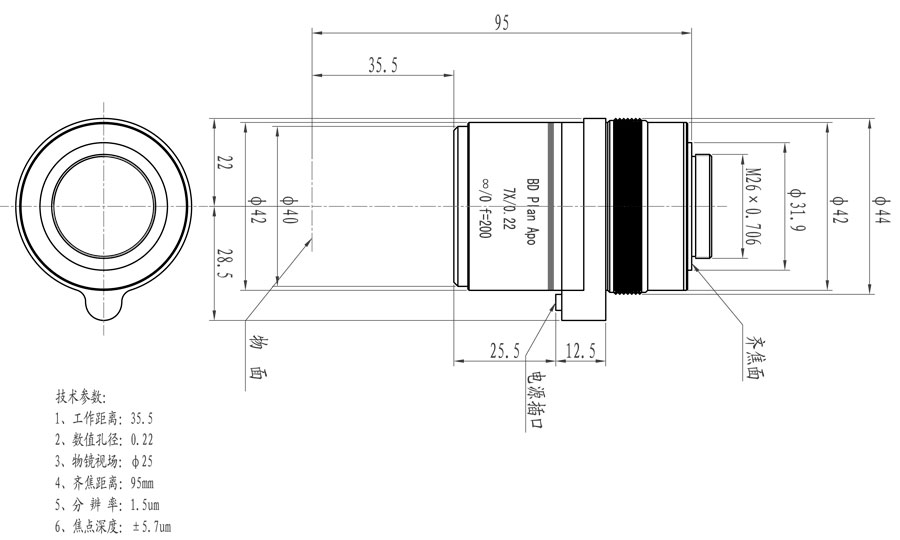

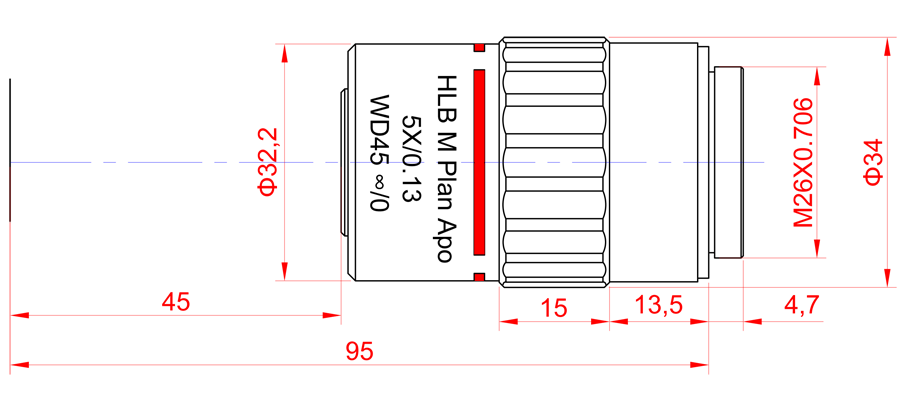

寸法図	拡大する	拡大する
倍率	5倍	7倍
開口数NA	0.13	0.22
作動距離WD	45mm	35.4mm
焦点距離F	40.0mm	28.6mm
分解能R	2.12μm	1.25μm
焦点深度DOF	±16.3μm	±5.7μm
視野φ25接眼	φ5mm	φ3.57mm
1/2カメラ (4.8×6.4mm)	0.96×1.28mm	0.69×0.91mm
質量	360g	360g
定価	88,000円(税込96,800円)	115,000円(税込126,500円)

近赤外

1450nmのLEDリング照明を標準装備
標準の1450nm以外も950nm,1050,1250,1650nm対応可能
無限遠補正光学系
一台の対物レンズで明暗視野に両方対応
同焦点距離95mm

※分解能及び焦点深度は、波長を0.55μmとして算出した値です。

型番	LED-BD-NIR-M5	LED-BD-NIR-M10	LED-BD-NIR-M20
倍率	5倍	10倍	20倍
開口数NA	0.13	0.28	0.42
作動距離WD	33.2mm	28.1mm	20mm
焦点距離F	40.0mm	20.0mm	10.0mm
分解能R	2.12μm	0.98μm	0.65μm
焦点深度DOF	±16.3μm	±3.5μm	±1.6μm
視野φ25接眼	φ5mm	φ2.5mm	φ1.25mm
1/2カメラ (4.8×6.4mm)	0.96×1.28mm	0.48×0.64mm	0.24×0.32mm
定価	220,000円 (税込242,000円)	253,000円 (税込278,300円)	330,000円 (税込363,000円)

有限遠生物アクロマート対物レンズ（日本製）

有限遠補正光学系の顕微鏡に使用される対物レンズです。

★本製品は在庫限りで販売を終了します。在庫数についてはお問い合わせください。
