Drawing

チェッカーパターン(CBCシリーズ) 図面

ショートパスフィルターの図面・特性データです。画像をクリックすると、元画像を別タブで開けます。

CBC01-300RL

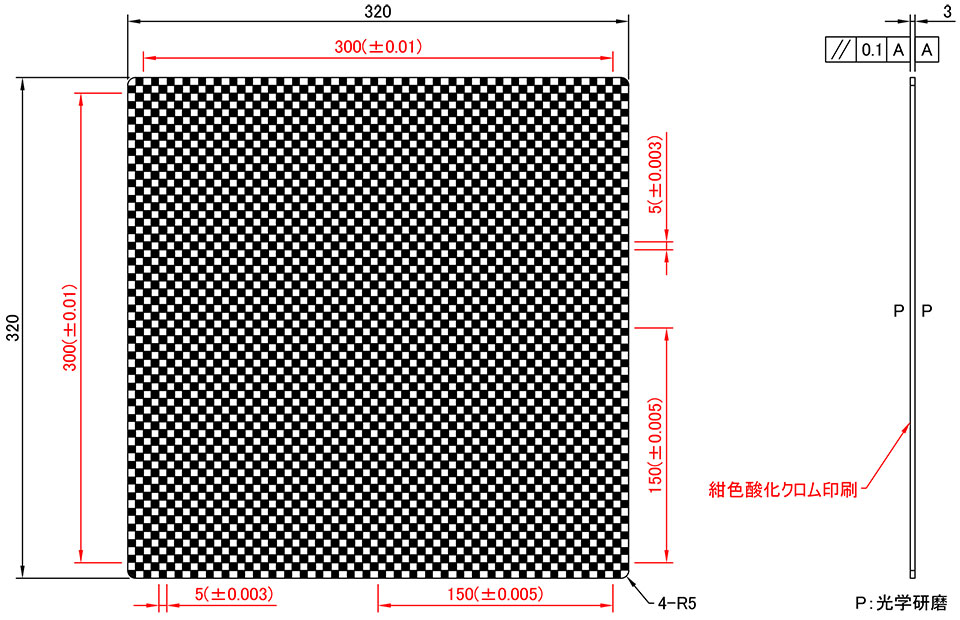

CBC01-300RL:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC01-300RM

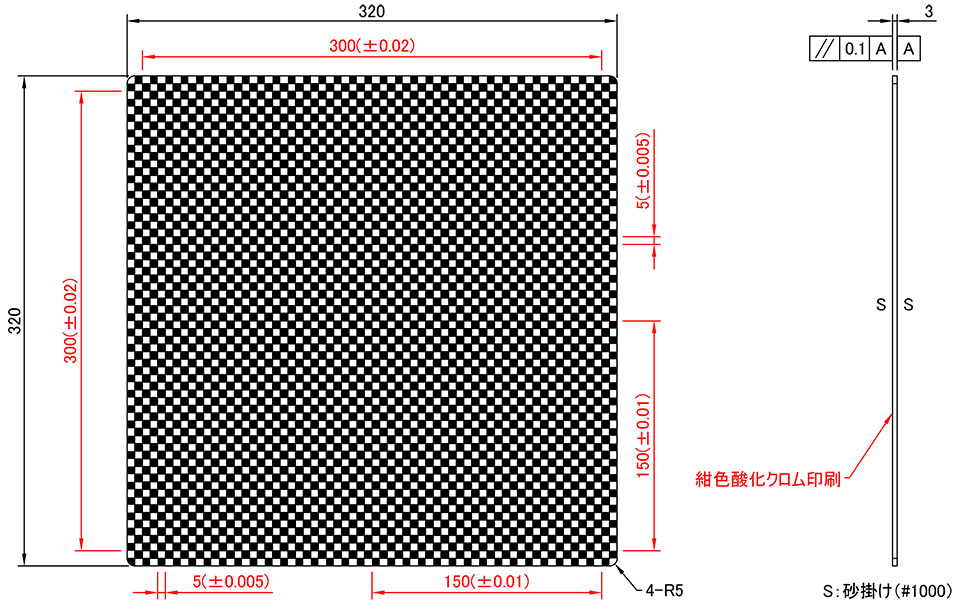

CBC01-300RM:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC01-150RL

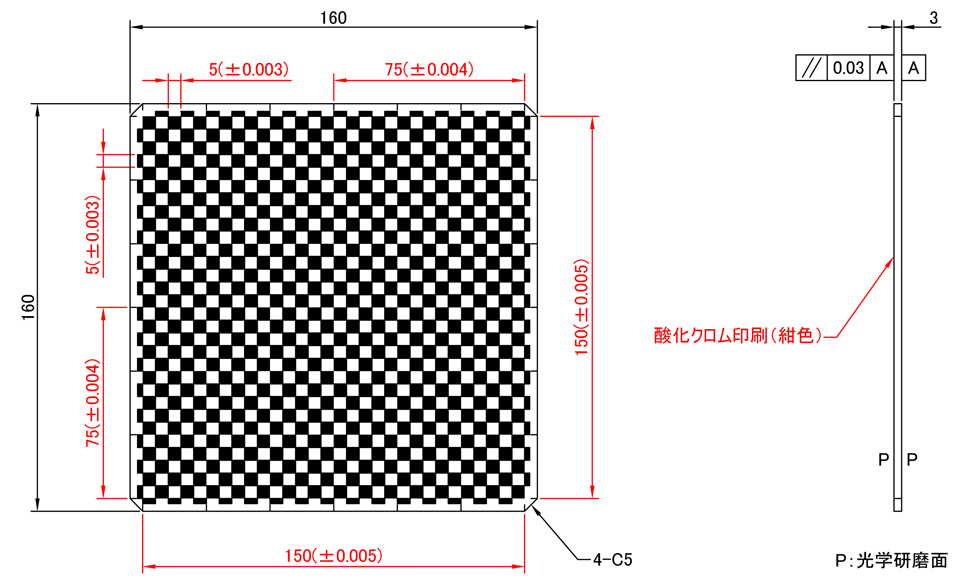

CBC01-150RL:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC01-150RM

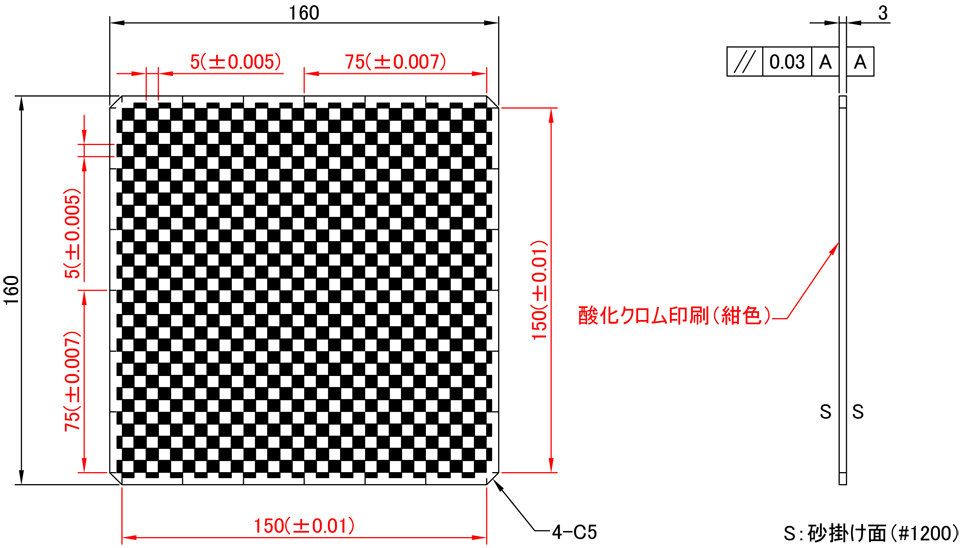

CBC01-150RM:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC01-150T

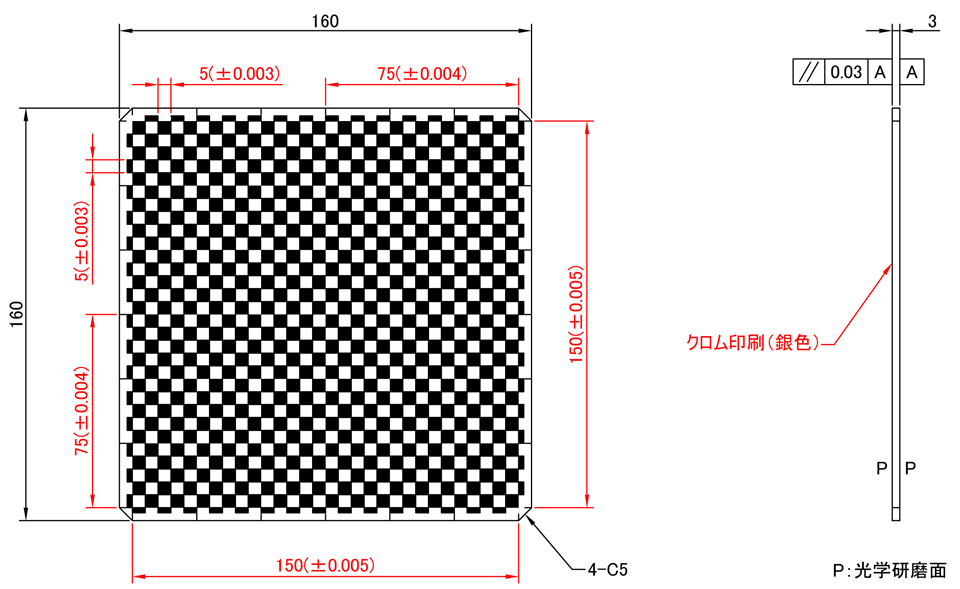

CBC01-150T:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC01-50RL

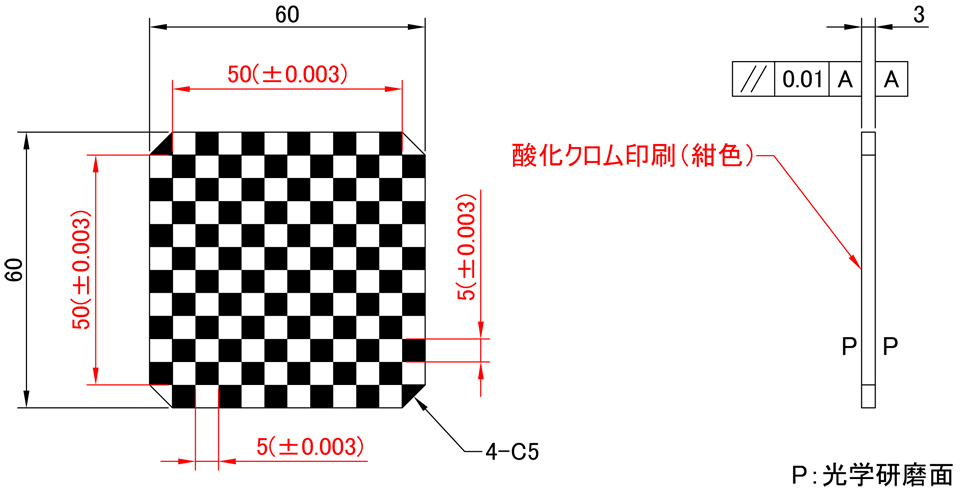

CBC01-50RL:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC01-50RM

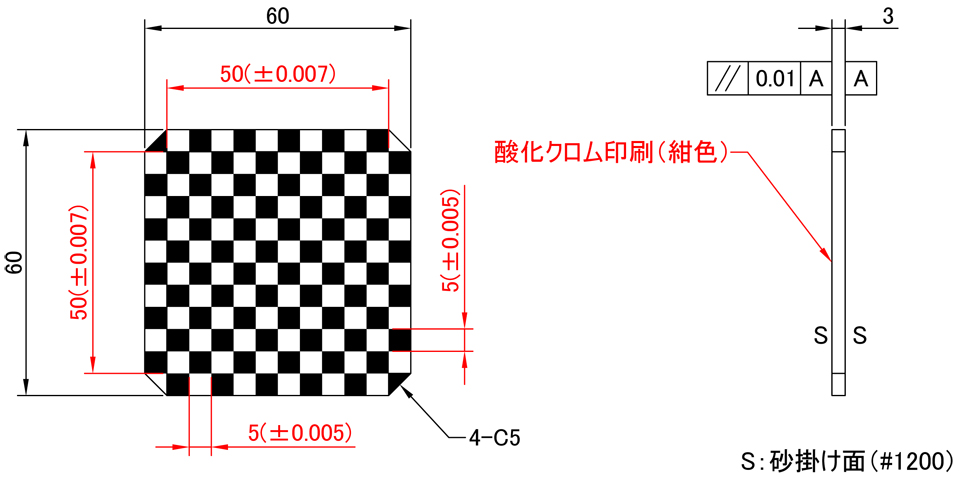

CBC01-50RM:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC01-50T

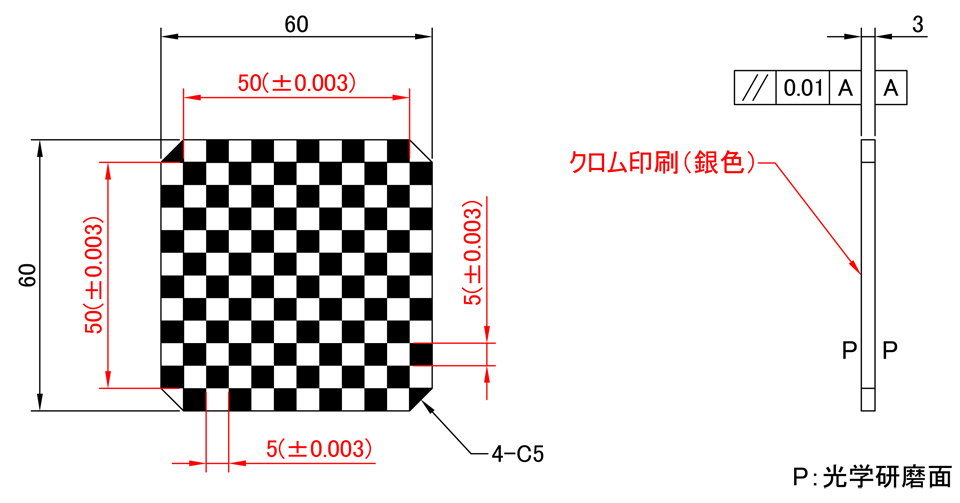

CBC01-50T:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC02-150RM

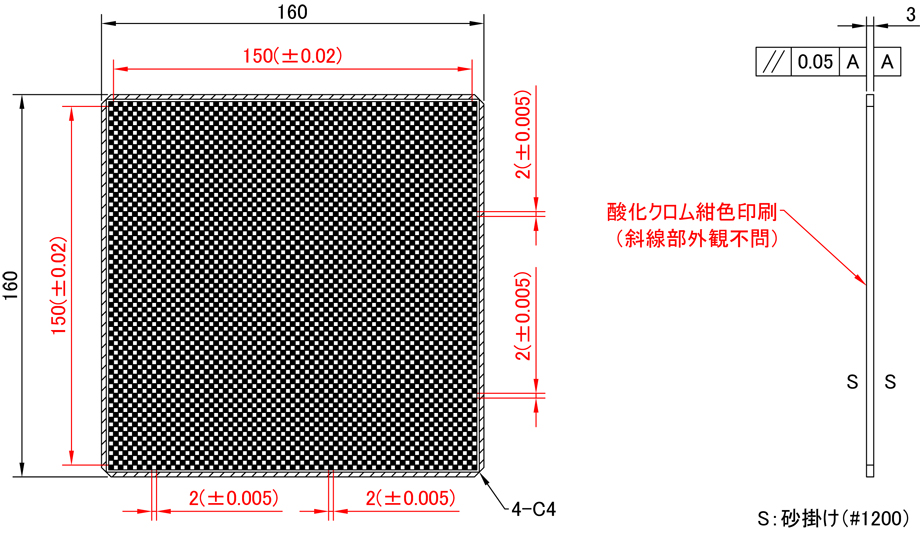

CBC02-150RM:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC02-150T

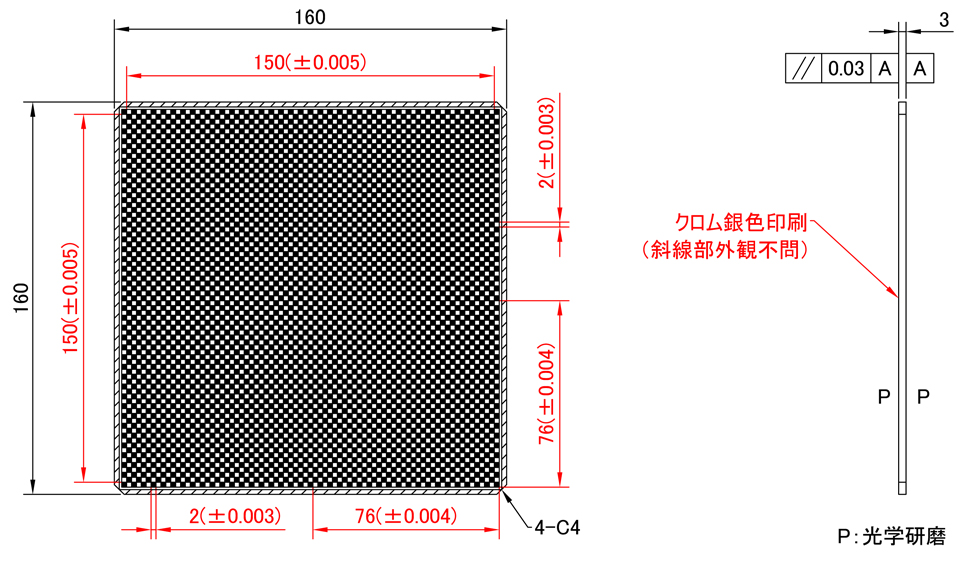

CBC02-150T:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC02-56RM

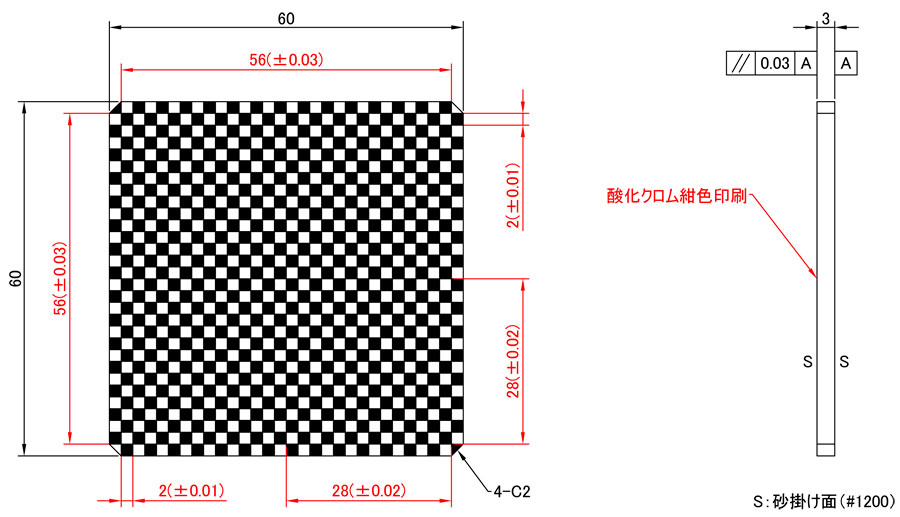

CBC02-56RM:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC02-56T

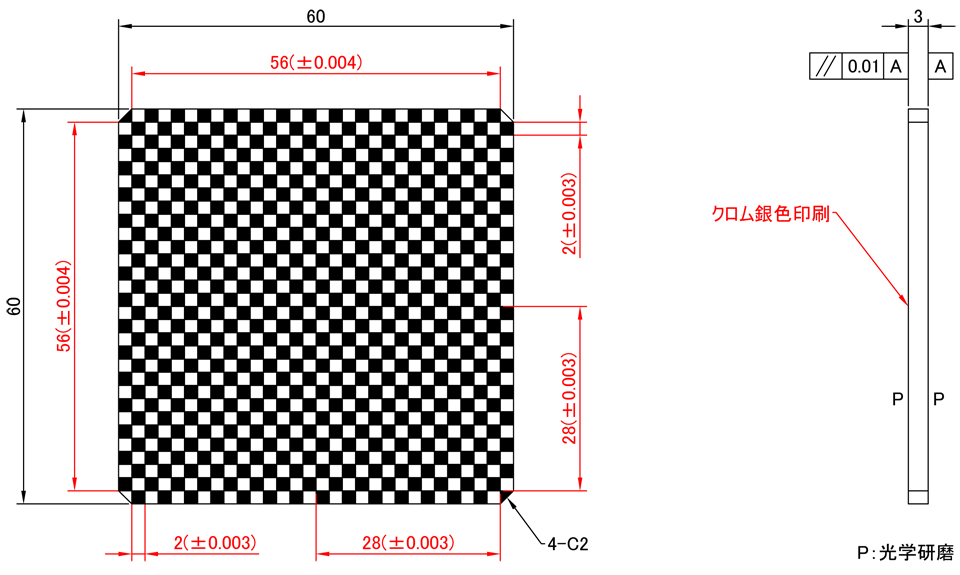

CBC02-56T:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC03-300RL

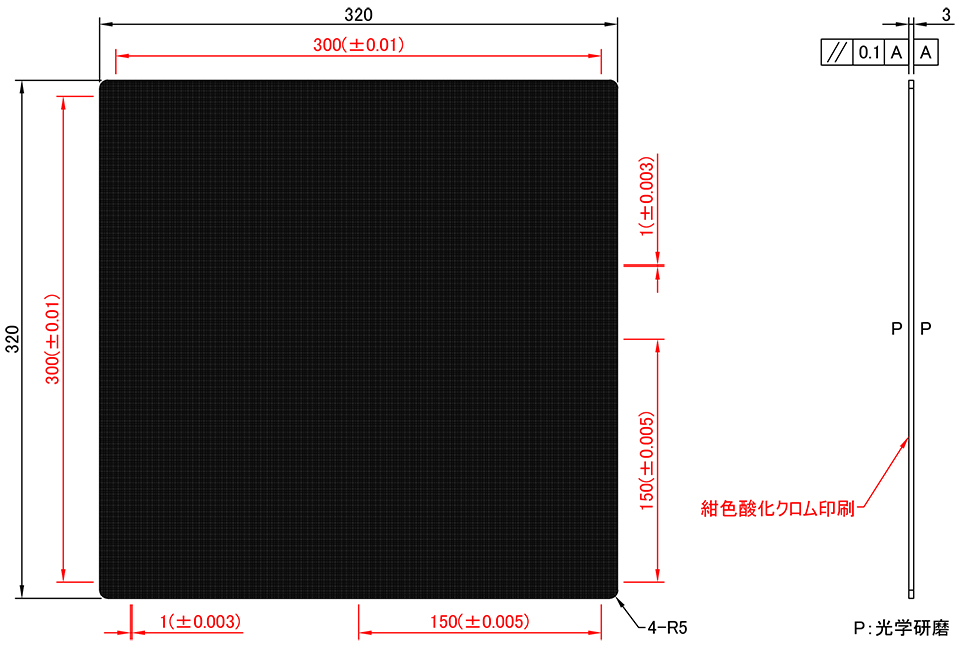

CBC03-300RL:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC03-296RM

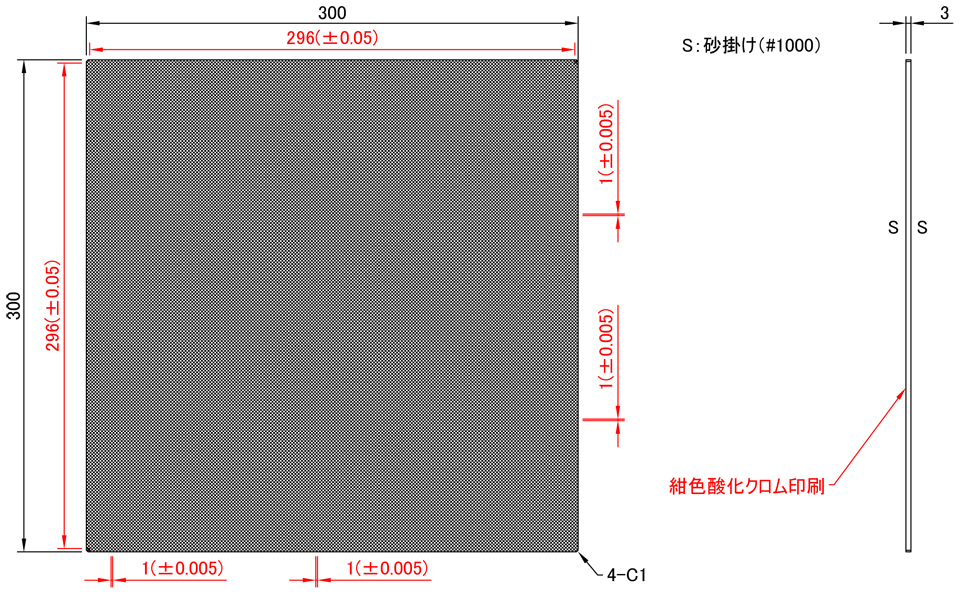

CBC03-296RM:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC03-58RL

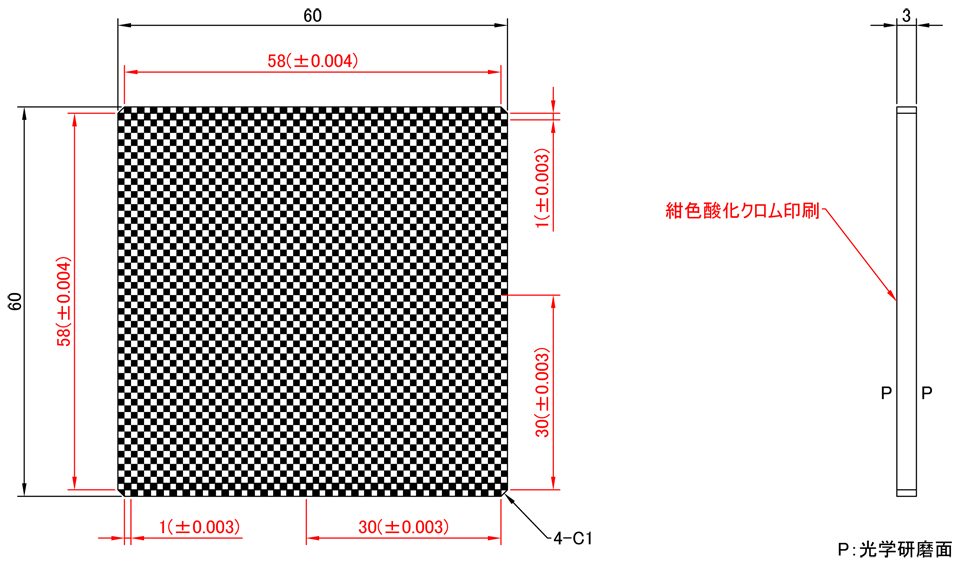

CBC03-58RL:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC03-28RM

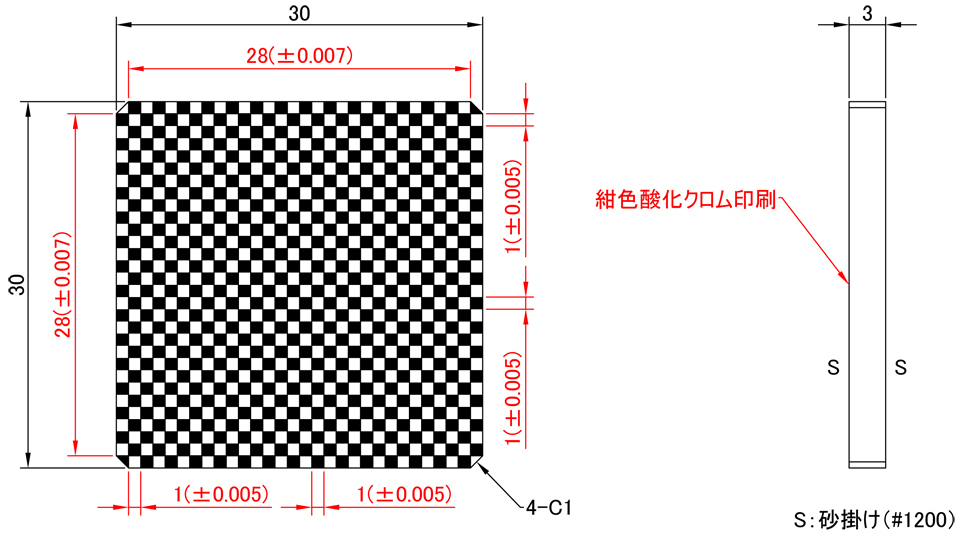

CBC03-28RM:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC03-58RM

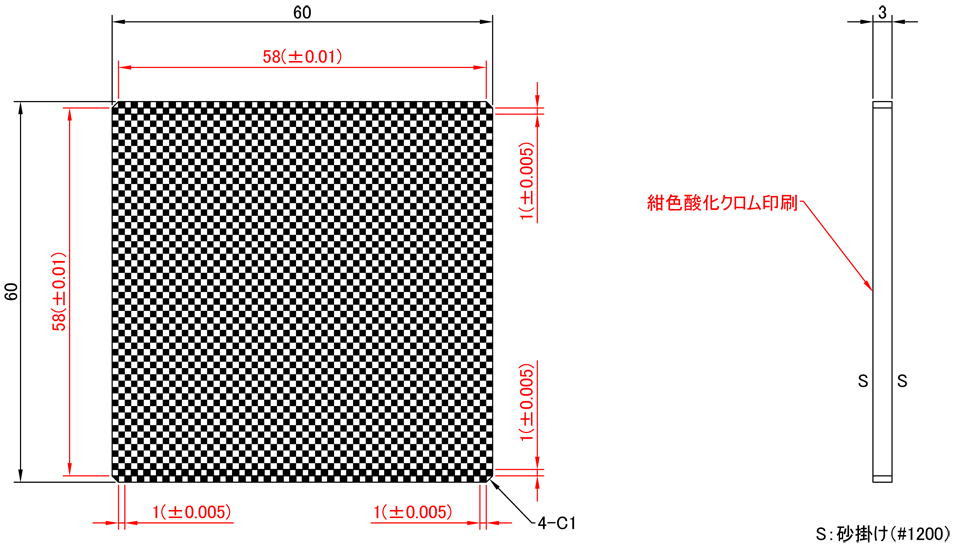

CBC03-58RM:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC04-58RL

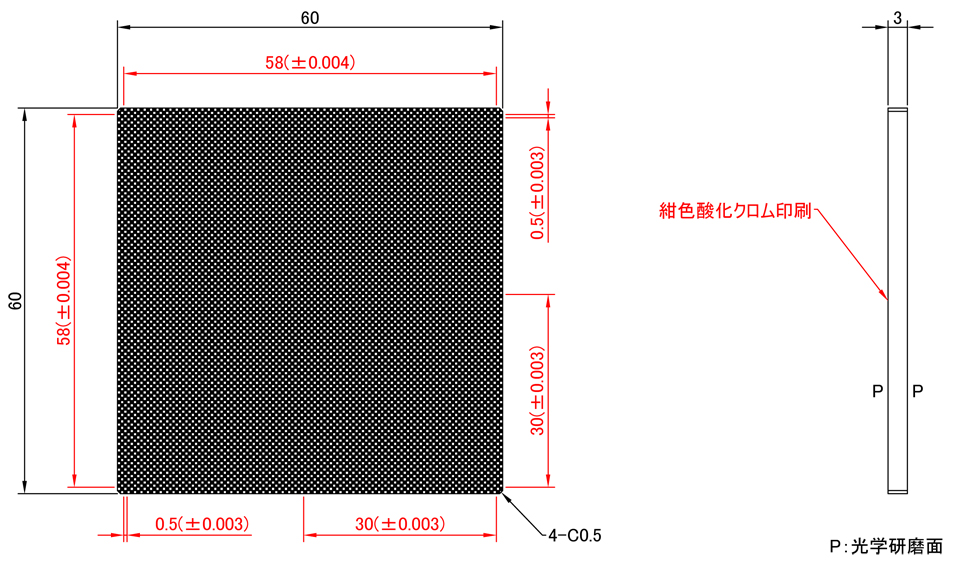

CBC04-58RL:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC04-28RM

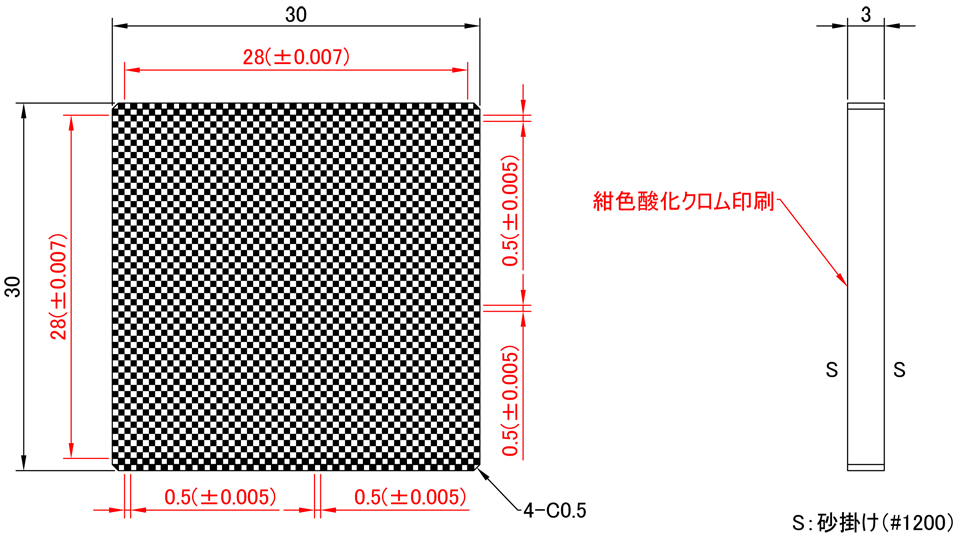

CBC04-28RM:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC04-58RM

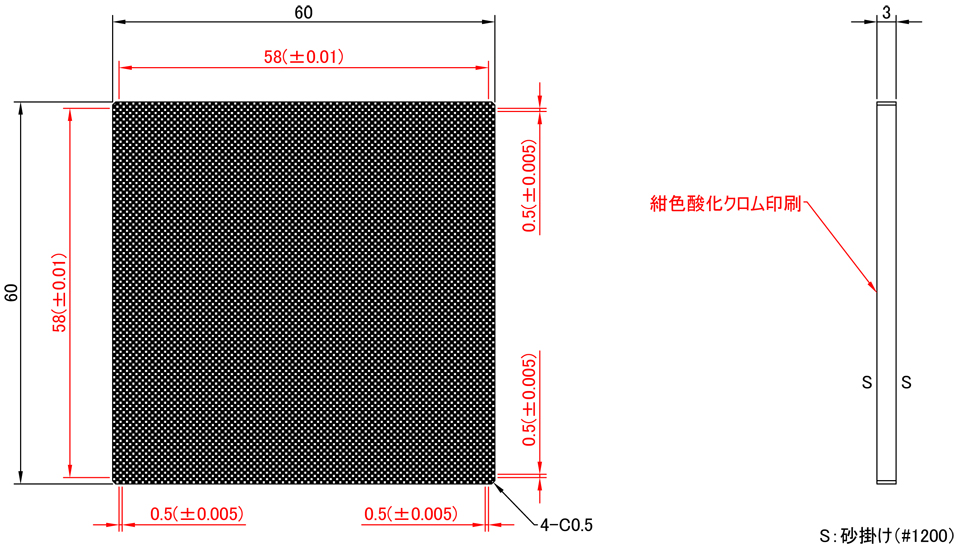

CBC04-58RM:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC05-38T

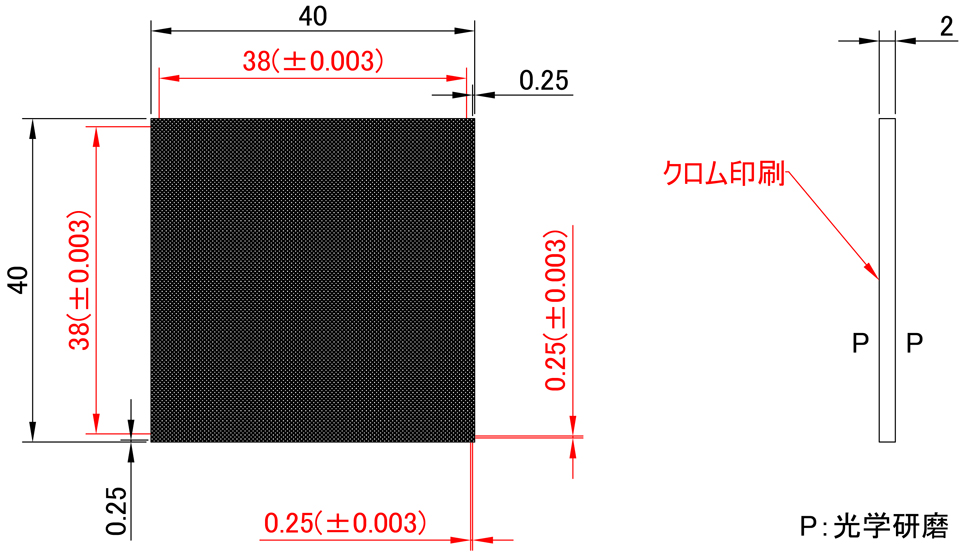

CBC05-38T:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC06-150RL

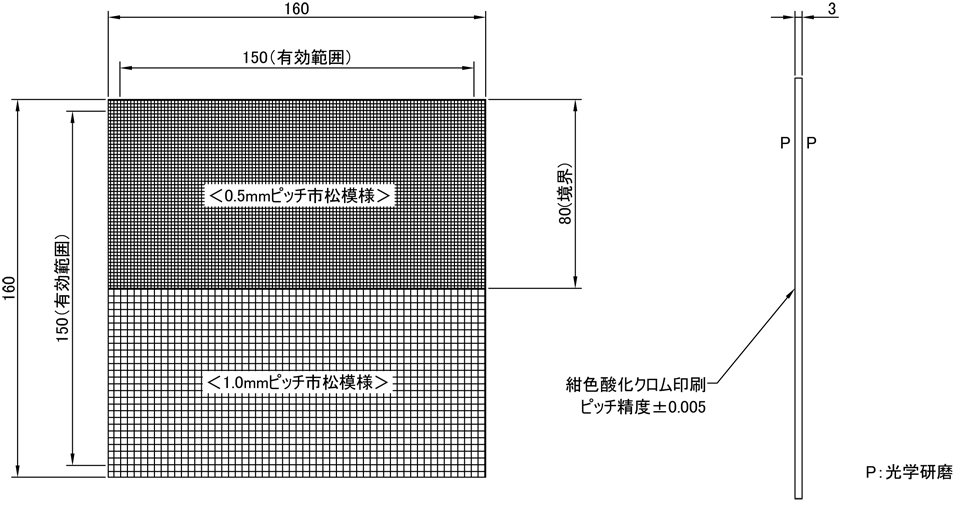

CBC06-150RL:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC06-150RM

CBC06-150RM:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC07-300RL

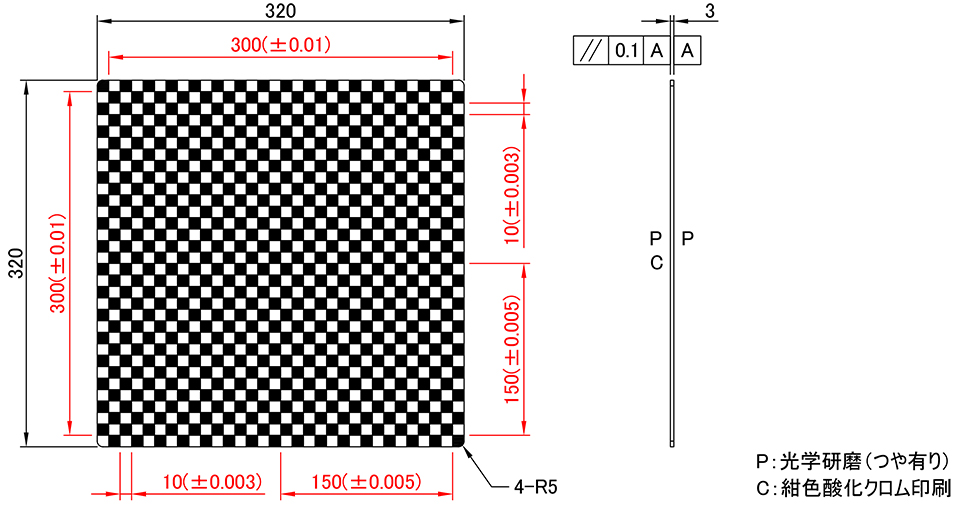

CBC07-300RL:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。

CBC07-300RM

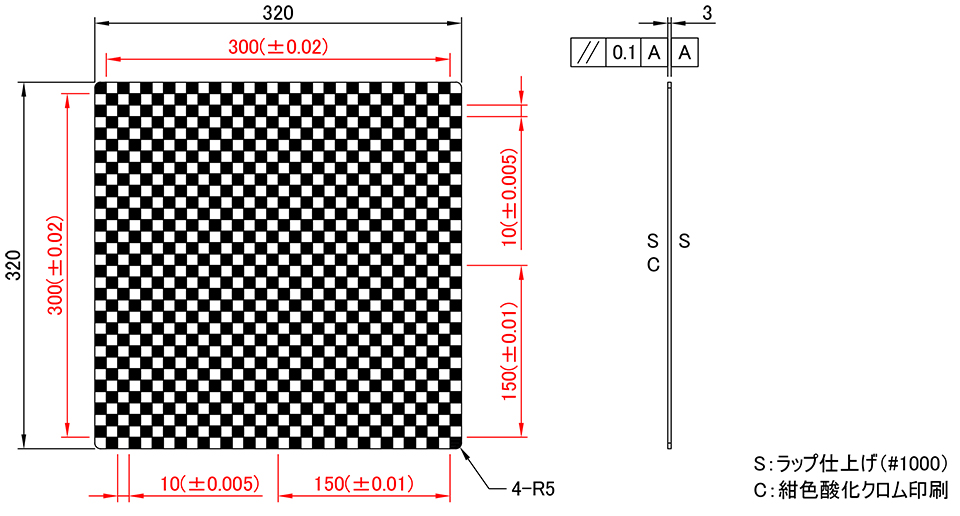

CBC07-300RM:図面

※精度は(23℃)の時の保証値です。

画像をクリックすると、元画像を別タブで開きます。
