Calibration plate

キャリブレーションプレート

撮像画像を用いた位置補正・レンズディストーション補正などに使用するキャリブレーションプレートです。

キャリブレーションプレートは撮像されたプレートの画像を用いて、ロボットハンドラーや移動ステージの較正や点検・
レンズのディストレーション補正等に使用します。
渋谷光学では、グリッド・チェッカー・ドットと３つパターンから３タイプ・各種サイズにて、ご用意しております。
特注品も受け賜りますので詳細仕様や価格などをお気軽にご相談ください。

カタログ・ダウンロード

(1)タイプ

白色・つや有り、白色・つや無し

基板は石英に匹敵するほど低い熱膨張係数をもつ白色ネクストリーマ ※ を用しております。精密パターンを白いガラスに焼き付けることにより、従来の透明プレートに比べるとより高いコントラストを呈したキャリブレーションプレートになりました。表面を研磨をした「つや有り」と、砂掛けした「つや無し」をご用意しています。
白色ネクストリーマ線膨張係数：0.3x10 ^-6 /℃
※SCHOTT社製、耐熱結晶化ガラス (→ Nextrema(R)特性表 )

透明

基板は合成石英を使用しております。10mm/1000等分の方眼パターンはお手軽な解像力チャートとしても良く使用されています。
合成石英線膨張係数：0.6x10 ^-6 /℃

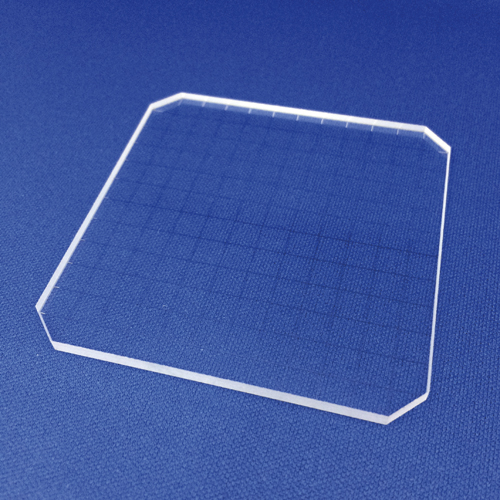

透明タイプ

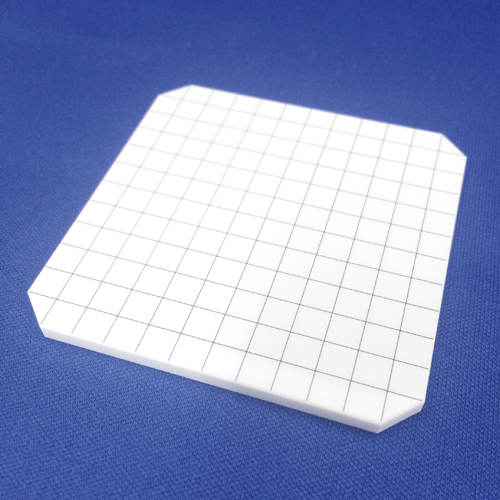

白色タイプ

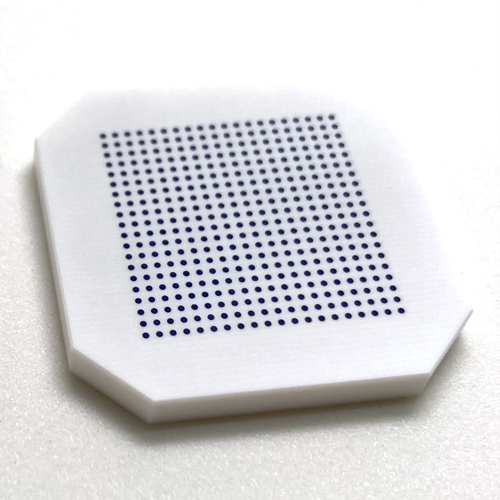

つや無し

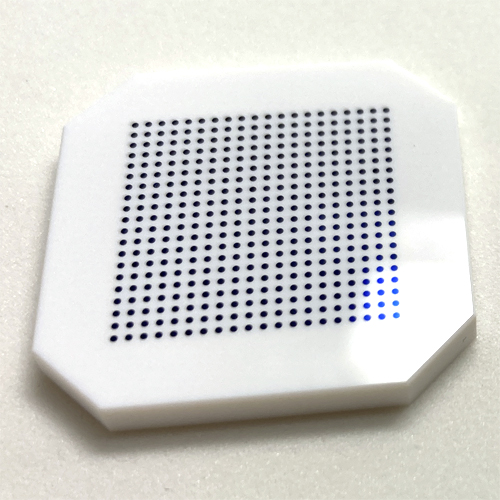

つや有り

(2)測定をご希望の場合

※渋谷光学の検査証明書は協力会社が測定し渋谷光学が発行します。依頼品を一軸あたり10箇所、測定(23℃)します。使用した測定機の校正証明書・トレーサビリティ体系図の写しを添付します。測定ポイントについて詳細な指定をされたい場合は、別途お見積もりします。

渋谷光学の検査証明書

※上記のほか日本品質保証機構(JQA)の発行する校正証明書を取得代行しております。(20℃、別途お見積り)
※2026年4月1日よりJQA校正証明書の標準的な発行形態が紙発行からデジタル発行（PDF形式でのご提供）に変更されました。紙発行をご希望の場合は別途お見積もりします。 ● JQA校正証明書サンプル(PDF)

(3)価格表

グリッドパターン(CBGシリーズ)

型番	ピッチ	材質	タイプ	ガラスサイズ	価格	詳細図面
CBG01-150RL	5.0mm	白色ネクストリーマ	白色・つや有り	160×160×3mm 4-C5	110,000円 (税込121,000円)	図面
CBG01-150RM	5.0mm	白色ネクストリーマ	白色・つや無し	160×160×3mm 4-C5	110,000円 (税込121,000円)	図面
CBG01-150T	5.0mm	合成石英	透明	160×160×3mm 4-C5	110,000円 (税込121,000円)	図面
CBG01-50RL	5.0mm	白色ネクストリーマ	白色・つや有り	60×60×3mm 4-C5	55,000円 (税込60,500円)	図面
CBG01-50RM	5.0mm	白色ネクストリーマ	白色・つや無し	60×60×3mm 4-C5	55,000円 (税込60,500円)	図面
CBG01-50T	5.0mm	合成石英	透明	60×60×3mm 4-C5	55,000円 (税込60,500円)	図面
CBG02-10T	0.01mm	合成石英	透明	20×20×1mm	22,000円 (税込24,200円)	図面
CBG03-19T	0.5mm	合成石英	透明	20×20×2mm	22,000円 (税込24,200円)	図面
CBG04-20RL	0.25mm	白色ネクストリーマ	白色・つや有り	30×30×3mm	55,000円 (税込60,500円)	図面
CBG05-148RL	1.0mm	白色ネクストリーマ	白色・つや有り	150×150×3mm	110,000円 (税込121,000円)	図面
CBG05-148RM	1.0mm	白色ネクストリーマ	白色・つや無し	150×150×3mm	110,000円 (税込121,000円)	図面
CBG05-148T	1.0mm	合成石英	透明	150×150×3mm	110,000円 (税込121,000円)	図面
CBG05-58RL	1.0mm	白色ネクストリーマ	白色・つや有り	60×60×3mm	55,000円 (税込60,500円)	図面
CBG05-58RM	1.0mm	白色ネクストリーマ	白色・つや無し	60×60×3mm	55,000円 (税込60,500円)	図面
CBG05-58T	1.0mm	合成石英	透明	60×60×3mm	55,000円 (税込60,500円)	図面
CBG06-126RL	2.0mm	白色ネクストリーマ	白色・つや有り	130×130×2mm	110,000円 (税込121,000円)	図面
CBG06-126T	2.0mm	合成石英	透明	130×130×2mm	110,000円 (税込121,000円)	図面
CBG06-36RL	2.0mm	白色ネクストリーマ	白色・つや有り	40×40×2mm	44,000円 (税込48,400円)	図面
CBG06-36T	2.0mm	合成石英	透明	40×40×2mm	44,000円 (税込48,400円)	図面
CBG07-54T	3.0mm	合成石英	透明	60×60×2mm	55,000円 (税込60,500円)	図面

お見積もり依頼お問い合わせ

チェッカーパターン(CBCシリーズ)

型番	ピッチ	材質	タイプ	ガラスサイズ	価格	詳細図面
CBC01-300RL NEW	5.0mm	白色ネクストリーマ	白色・つや有り	320×320×3mm 4-R5	385,000円 (税込423,500円)	図面
CBC01-300RM NEW	5.0mm	白色ネクストリーマ	白色・つや無し	320×320×3mm 4-R5	385,000円 (税込423,500円)	図面
CBC01-150RL	5.0mm	白色ネクストリーマ	白色・つや有り	160×160×3mm 4-C5	110,000円 (税込121,000円)	図面
CBC01-150RM	5.0mm	白色ネクストリーマ	白色・つや無し	160×160×3mm 4-C5	110,000円 (税込121,000円)	図面
CBC01-150T	5.0mm	合成石英	透明	160×160×3mm 4-C5	110,000円 (税込121,000円)	図面
CBC01-50RL	5.0mm	白色ネクストリーマ	白色・つや有り	60×60×3mm 4-C5	55,000円 (税込60,500円)	図面
CBC01-50RM	5.0mm	白色ネクストリーマ	白色・つや無し	60×60×3mm 4-C5	55,000円 (税込60,500円)	図面
CBC01-50T	5.0mm	合成石英	透明	60×60×3mm 4-C5	55,000円 (税込60,500円)	図面
CBC02-150RM	2.0mm	白色ネクストリーマ	白色・つや無し	160×160×3mm 4-C4	110,000円 (税込121,000円)	図面
CBC02-150T	2.0mm	合成石英	透明	160×160×3mm 4-C4	110,000円 (税込121,000円)	図面
CBC02-56RM	2.0mm	白色ネクストリーマ	白色・つや無し	60×60×3mm 4-C2	55,000円 (税込60,500円)	図面
CBC02-56T	2.0mm	合成石英	透明	60×60×3mm 4-C2	55,000円 (税込60,500円)	図面
CBC03-300RL NEW	1.0mm	白色ネクストリーマ	白色・つや有り	320×320×3mm 4-R5	385,000円 (税込423,500円)	図面
CBC03-296RM	1.0mm	白色ネクストリーマ	白色・つや無し	300×300×3mm 4-C1	385,000円 (税込423,500円)	図面
CBC03-58RL	1.0mm	白色ネクストリーマ	白色・つや有り	60×60×3mm 4-C1	55,000円 (税込60,500円)	図面
CBC03-28RM	1.0mm	白色ネクストリーマ	白色・つや無し	30×30×3mm 4-C1	33,000円 (税込36,300円)	図面
CBC03-58RM	1.0mm	白色ネクストリーマ	白色・つや無し	60×60×3mm 4-C1	55,000円 (税込60,500円)	図面
CBC04-58RL	0.5mm	白色ネクストリーマ	白色・つや有り	60×60×3mm 4-C0.5	55,000円 (税込60,500円)	図面
CBC04-28RM	0.5mm	白色ネクストリーマ	白色・つや無し	30×30×3mm 4-C0.5	33,000円 (税込36,300円)	図面
CBC04-58RM	0.5mm	白色ネクストリーマ	白色・つや無し	60×60×3mm 4-C0.5	55,000円 (税込60,500円)	図面
CBC05-38T	0.25mm	合成石英	透明	40×40×2mm	44,000円 (税込48,400円)	図面
CBC06-150RL	0.5mm 1.0mm	白色ネクストリーマ	白色・つや有り	160×160×3mm 4-C0.2	110,000円 (税込121,000円)	図面
CBC06-150RM	0.5mm 1.0mm	白色ネクストリーマ	白色・つや無し	160×160×3mm 4-C0.2	110,000円 (税込121,000円)	図面
CBC07-300RL NEW	10.0mm	白色ネクストリーマ	白色・つや有り	320×320×3mm 4-R5	385,000円 (税込423,500円)	図面
CBC07-300RM NEW	10.0mm	白色ネクストリーマ	白色・つや無し	320×320×3mm 4-R5	385,000円 (税込423,500円)	図面

お見積もり依頼お問い合わせ

ドットパターン(CBDシリーズ)

型番	ピッチ	材質	タイプ	ガラスサイズ	価格	詳細図面
CBD01-150RL	5.0mm	白色ネクストリーマ	白色・つや有り	160×160×3mm 4-C5	110,000円 (税込121,000円)	図面
CBD01-150RM	5.0mm	白色ネクストリーマ	白色・つや無し	160×160×3mm 4-C5	110,000円 (税込121,000円)	図面
CBD01-150T	5.0mm	合成石英	透明	160×160×3mm 4-C5	110,000円 (税込121,000円)	図面
CBD01-50RL	5.0mm	白色ネクストリーマ	白色・つや有り	60×60×3mm 4-C5	55,000円 (税込60,500円)	図面
CBD01-50RM	5.0mm	白色ネクストリーマ	白色・つや無し	60×60×3mm 4-C5	55,000円 (税込60,500円)	図面
CBD01-50T	5.0mm	合成石英	透明	60×60×3mm 4-C5	55,000円 (税込60,500円)	図面
CBD02-18RL	0.2mm	白色ネクストリーマ	白色・つや有り	20×20×1mm	33,000円 (税込36,300円)	図面
CBD02-18T	0.2mm	合成石英	透明	20×20×1mm	33,000円 (税込36,300円)	図面
CBD03-300RL NEW	10.0mm	白色ネクストリーマ	白色・つや有り	315×315×3mm 4-R5	385,000円 (税込423,500円)	図面
CBD03-300RM NEW	10.0mm	白色ネクストリーマ	白色・つや無し	315×315×3mm 4-R5	385,000円 (税込423,500円)	図面
CBD04-19RL	1.0mm	白色ネクストリーマ	白色・つや有り	30×30×3mm 4-C5	55,000円 (税込60,500円)	図面
CBD04-19RM	1.0mm	白色ネクストリーマ	白色・つや無し	30×30×3mm 4-C5	55,000円 (税込60,500円)	図面
CBD04-19T	1.0mm	合成石英	透明	30×30×3mm 4-C5	55,000円 (税込60,500円)	図面
CBD05-38T	0.5mm	合成石英	透明	40×40×2mm	55,000円 (税込60,500円)	図面
CBD06-38T	0.25mm	合成石英	透明	40×40×2mm	55,000円 (税込60,500円)	図面
