ダイクロイックミラー
ダイクロイックミラーは斜入射で使用し可視域において任意の光(色)を取り出す誘電体多層膜ミラーです。
ご希望の寸法(角、丸)に加工いたします。
- 入射角：45°
- 寸法：50×50mm(寸法公差±0.3mm)
- 厚み：1mm(厚み公差±0.1mm)
- コート：裏面ARコート
- 材質：白板

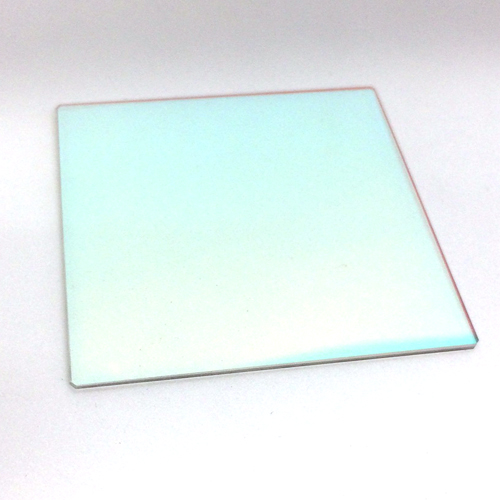

DMR

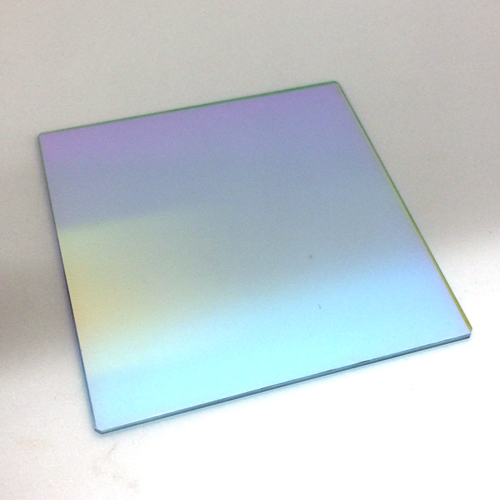

DMG

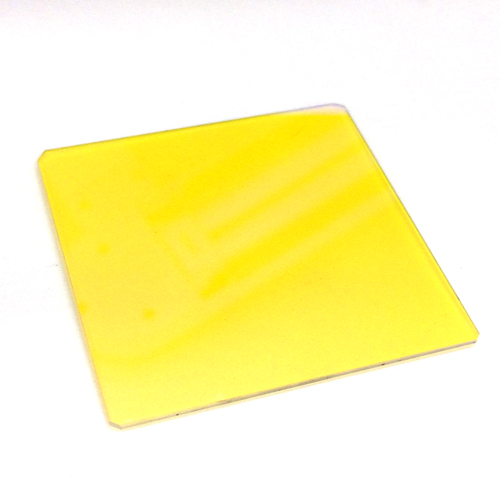

DMB
価格表
ホットミラー
ホットミラーはUV光とIR光を反射する誘電体多層膜ミラーです。
ご希望の寸法(角、丸)に加工いたします。
価格表
| 型番 | 仕様 | 入射角 | 寸法(公差) | 厚み(公差) | 価格 | 詳細特性 |
|---|---|---|---|---|---|---|
| HM45-50S |
λ410～690nm
Tave＜90％ λ750～1100nm Rave＞95％ |
45° | 50×50mm(±0.3) | 2.0mm(±0.2) |
11,000円
(税込12,100円) |
特性図・図面
裏面ARコート付き 材質：テンパックス |
| HM45-127S | 45° | 127×127mm(±1.2) | 2.0mm(±0.2) |
33,000円
(税込36,300円) |
コールドミラー
コールドミラーは可視光を反射し近赤外光を透過する誘電体多層膜ミラーです。
ご希望の寸法(角、丸)に加工いたします。
- 入射角：45゜
- 寸法：50×50mm(寸法公差±0.3mm)
- コート：裏面ARコート
- 材質：合成石英

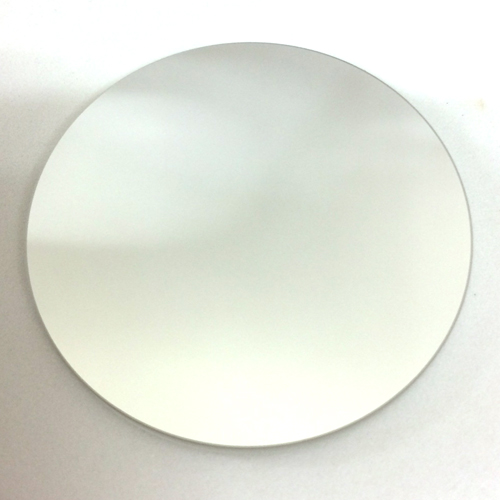

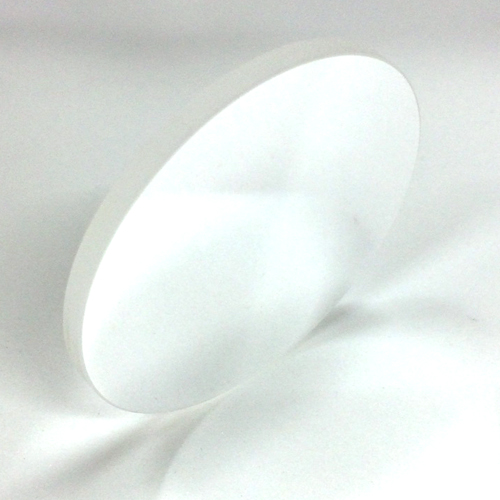

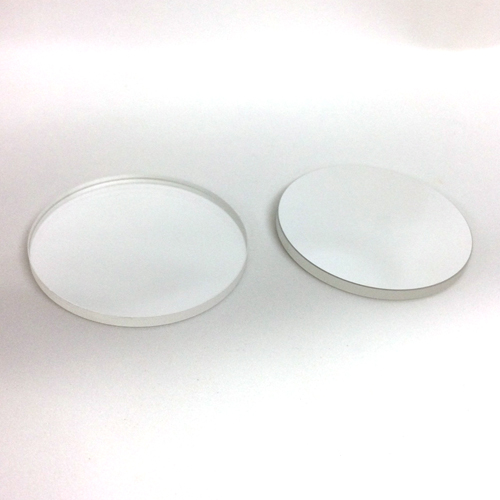

CM030加工例
価格表
| 型番 | 反射域 | 透過域 | 厚み(公差) | 定価 | 詳細特性 |
|---|---|---|---|---|---|
| CM010 |
R>95％(Ave)
(400nm-725nm) |
T>95％(Ave)
(800nm-1200nm) |
1.0(±0.1)mm |
11,000円
(税込12,100円) |
特性図 |
| CM015 |
R>95％(Ave)
(400nm-725nm) |
T>95％(Ave)
(800nm-1200nm) |
1.5(±0.1)mm |
11,000円
(税込12,100円) |
特性図 |
| CM020 |
R>95％(Ave)
(400nm-725nm) |
T>95％(Ave)
(800nm-1200nm) |
2.0(±0.1)mm |
11,000円
(税込12,100円) |
特性図 |
| CM030 |
R>95％(Ave)
(400nm-725nm) |
T>95％(Ave)
(800nm-1200nm) |
3.0(±0.1)mm |
11,000円
(税込12,100円) |
特性図 |
特殊コート品
渋谷光学では蒸着ミラーの特注制作の実績が多数ございますのでお気軽にご相談ください。
ご希望の寸法(角、丸)に加工いたします。
- 入射角：45゜

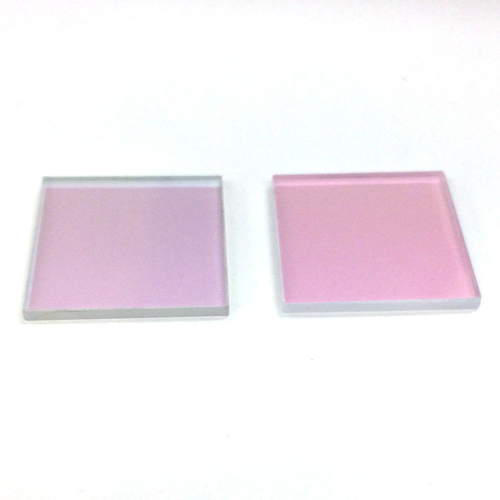

TF003加工例

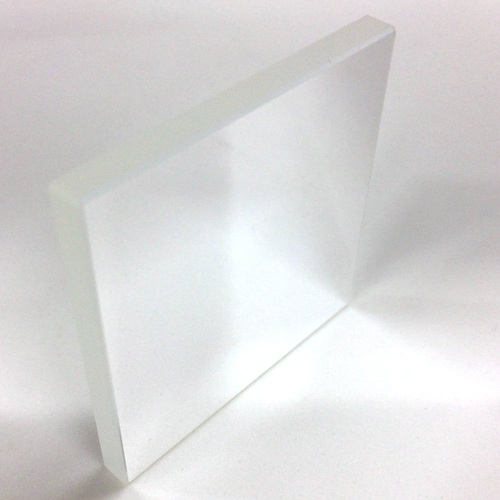

TF006

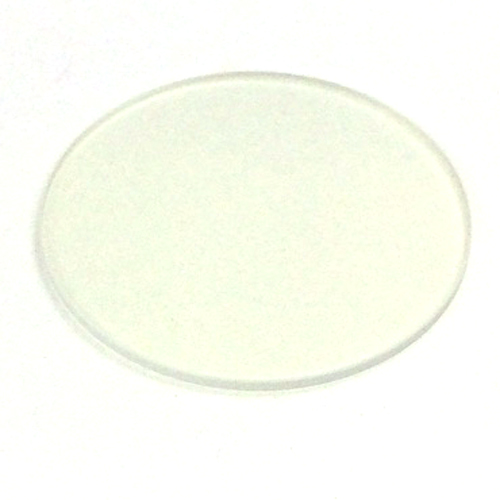

TF007加工例
価格表
| 型番 | フィルター名 | 波長特性 | コート | 材質 | 寸法 | 価格 | 詳細特性 |
|---|---|---|---|---|---|---|---|
| TF003 |
1064nm
反射ミラー |
1064nm R＞99％
1350-1500nm T＞90％ |
裏面ARコート | 石英 |
50×50mm
厚み2.0mm |
22,000円
(税込24,200円) |
特性図 |
| TF006 |
500nm-800nm
誘電体ミラー |
500nm-800nm
R>99％ (平均) |
コート無し | 白板 |
50×50mm
厚み5.0mm |
22,000円
(税込24,200円) |
特性図 |
| TF007 |
250nm-350nm
紫外反射ミラー |
250nm-350nm
R>97％ (平均) |
コート無し | テンパックス |
50×50mm
厚み1.0mm |
22,000円
(税込24,200円) |
特性図 |
