フショク型拡散板(丸型)
ガラスの片面をすりガラス状にした後、フッ化水素により表面を腐食させ滑らかにしたものです。
フロスト型拡散板より透過率は高いですが、拡散率は低いです。
価格表
| 型番 | 表面処理 | 寸法 | 定価 | 詳細特性 |
|---|---|---|---|---|
| FS50C501 | 片面腐食(50％) | φ50×1.35mm | 6,600円(税込7,260円) | 特性表 |
| FS50C502 | 片面腐食(50％) | φ50×2.2mm | 6,600円(税込7,260円) | 特性表 |
| FS70C501 | 片面腐食(70％) | φ50×1mm | 6,600円(税込7,260円) | 特性表 |
| FS70C502 | 片面腐食(70％) | φ50×2mm | 6,600円(税込7,260円) | 特性表 |

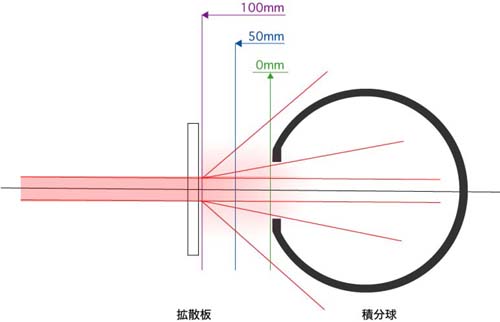

透過率測定データについて
測定機種：島津UV-3600
積分球(受光サイド)と拡散板の間の距離(サンプル位置が標準の場合)
データは当社の実測値であり、実際の使用条件により得られる透過率は異なる場合がありますのでご注意ください。また、使用の際、砂面を光源に近い方向に置くようにしてください。
フロスト型拡散板(丸型)
基板ガラスの片面をスリガラス(砂面)に処理したものはフロスト型拡散板です。
未処理面は鏡面になります。スリガラス(砂面)の粗さが、処理時に使用した砂の粗さ(砂番、＃番号)によって異なります。砂番が大きいほど面の粗さが細かくなり、拡散率は低くなります。
| 型番 | 材質 | 表面処理 | 寸法 | 定価 | 詳細特性 |
|---|---|---|---|---|---|
| F240C501 | ソーダガラス | 片面砂目(＃240) | φ50×1mm | 5,500円(税込6,050円) | 特性表 |
| F500C501 | ソーダガラス | 片面砂目(＃500) | φ50×1mm | 5,500円(税込6,050円) | 特性表 |
| F700C501 | ソーダガラス | 片面砂目(＃700) | φ50×1mm | 5,500円(税込6,050円) | 特性表 |
| F1000C501 | ソーダガラス | 片面砂目(＃1000) | φ50×1mm | 5,500円(税込6,050円) | 特性表 |
| F240C502 | ソーダガラス | 片面砂目(＃240) | φ50×2mm | 5,500円(税込6,050円) | 特性表 |
| F500C502 | ソーダガラス | 片面砂目(＃500) | φ50×2mm | 5,500円(税込6,050円) | 特性表 |
| F700C502 | ソーダガラス | 片面砂目(＃700) | φ50×2mm | 5,500円(税込6,050円) | 特性表 |
| F1000C502 | ソーダガラス | 片面砂目(＃1000) | φ50×2mm | 5,500円(税込6,050円) | 特性表 |
透過率測定データについて
分光光度計：島津UV-3600
積分球(受光サイド)と拡散板の間の距離(サンプル位置が標準の場合)
データは当社の実測値であり、実際の使用条件により得られる透過率は異なる場合がありますのでご注意ください。また、使用の際、砂面を光源に近い方向に置くようにしてください。

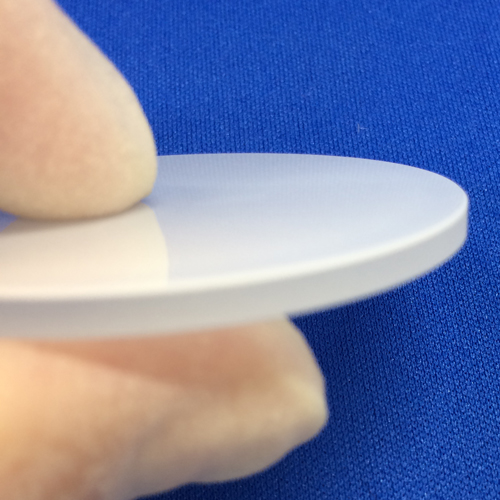

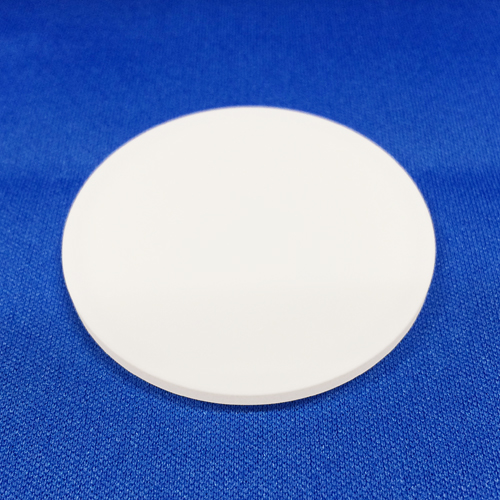

オパール型拡散板(丸型)
ガラス面に乳白色膜をつけたもので、スリガラス(フロスト型)拡散板と比べると、透過率が一定に保っていますが一種類しかなく、紫外域には使えません。
また、厚さが違っても透過率が変わりません。

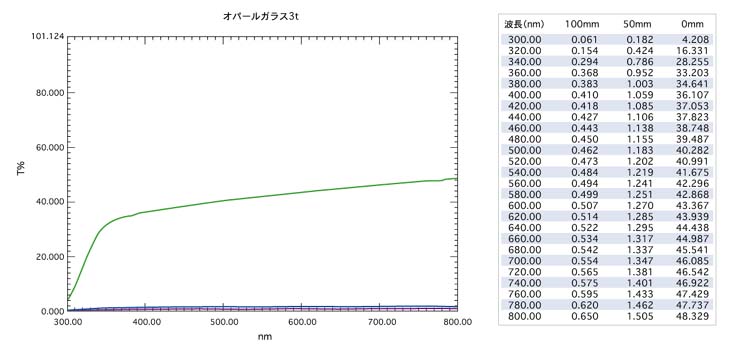

特性表
※記載しているデータは当社の実測値であり、実際の使用条件により得られるデータは異なる場合がありますのでご注意下さい。
価格表
| 型番 | 材質 | 表面処理 | 寸法 | 定価 |
|---|---|---|---|---|
| FO2C5024 * | オパールガラス | ファイアポリッシュ | φ50×2.4mm | 5,500円(税込6,050円) |
| FO3C5030 * | オパールガラス | ファイアポリッシュ | φ50×3mm | 5,500円(税込6,050円) |
*生産中止のため、在庫品がなくなり次第、販売終了とさせていただきます。
透過率測定データについて
分光光度計：島津UV-3600
積分球(受光サイド)と拡散板の間の距離(サンプル位置が標準の場合)
データは当社の実測値であり、実際の使用条件により得られる透過率は異なる場合がありますのでご注意ください。また、使用の際、砂面を光源に近い方向に置くようにしてください。
アクリル拡散板(大判)
アクリル拡散板とは、優れた透過性を持つアクリル樹脂に特殊な高拡散剤をした高透過、高拡散性アクリル樹脂拡散板です。
他のサイズ、厚みをご希望の場合はご連絡下さい。
他のサイズ、厚みをご希望の場合はご連絡下さい。

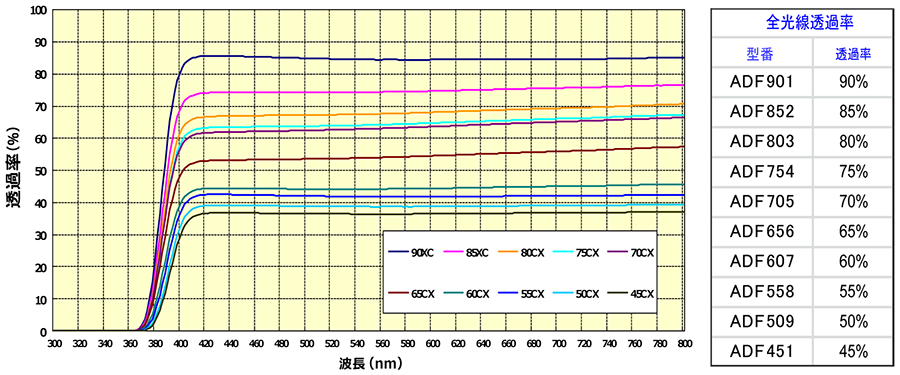

特性表
※掲載データは全部測定値であり保証値ではありませんので、使用に際してはご確認ください。また、異なる使用環境での各種耐性テストについては、お客様ご自身で行って下さい。
| 型番 | 透過率 | サイズ | 厚み | 特性表 |
|---|---|---|---|---|
| ADF901 | 90％ | 400×400mm | 2.0mm |
|
| ADF852 | 85％ | 400×400mm | 2.0mm |
|
| ADF803 | 80％ | 400×400mm | 2.0mm |
|
| ADF754 | 75％ | 400×400mm | 2.0mm |
|
| ADF705 | 70％ | 400×400mm | 2.0mm |
|
| ADF656 | 65％ | 400×400mm | 2.0mm |
|
| ADF607 | 60％ | 400×400mm | 2.0mm |
|
| ADF558 | 55％ | 400×400mm | 2.0mm |
|
| ADF509 | 50％ | 400×400mm | 2.0mm |
|
| ADF451 | 45％ | 400×400mm | 2.0mm |
|
※受注生産品のため価格についてはお問い合わせください。
※ご希望の形状に加工することも可能ですのでご相談ください。（最大1000×1000mmまで）

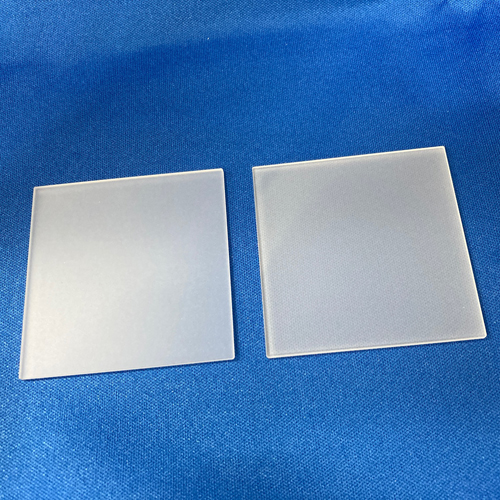

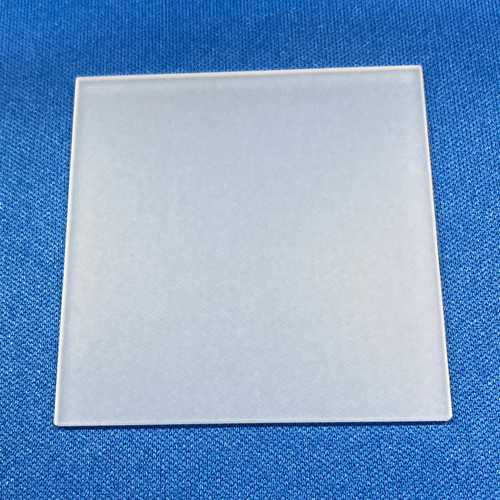

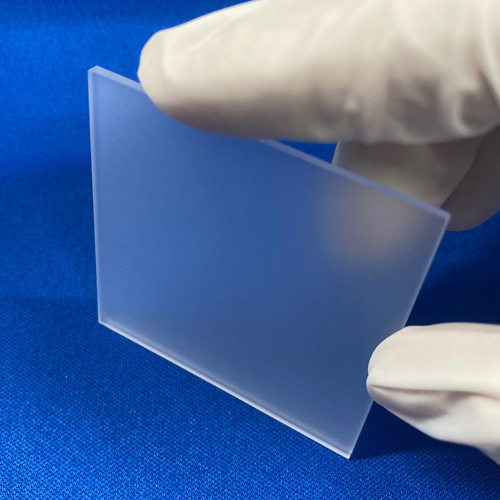

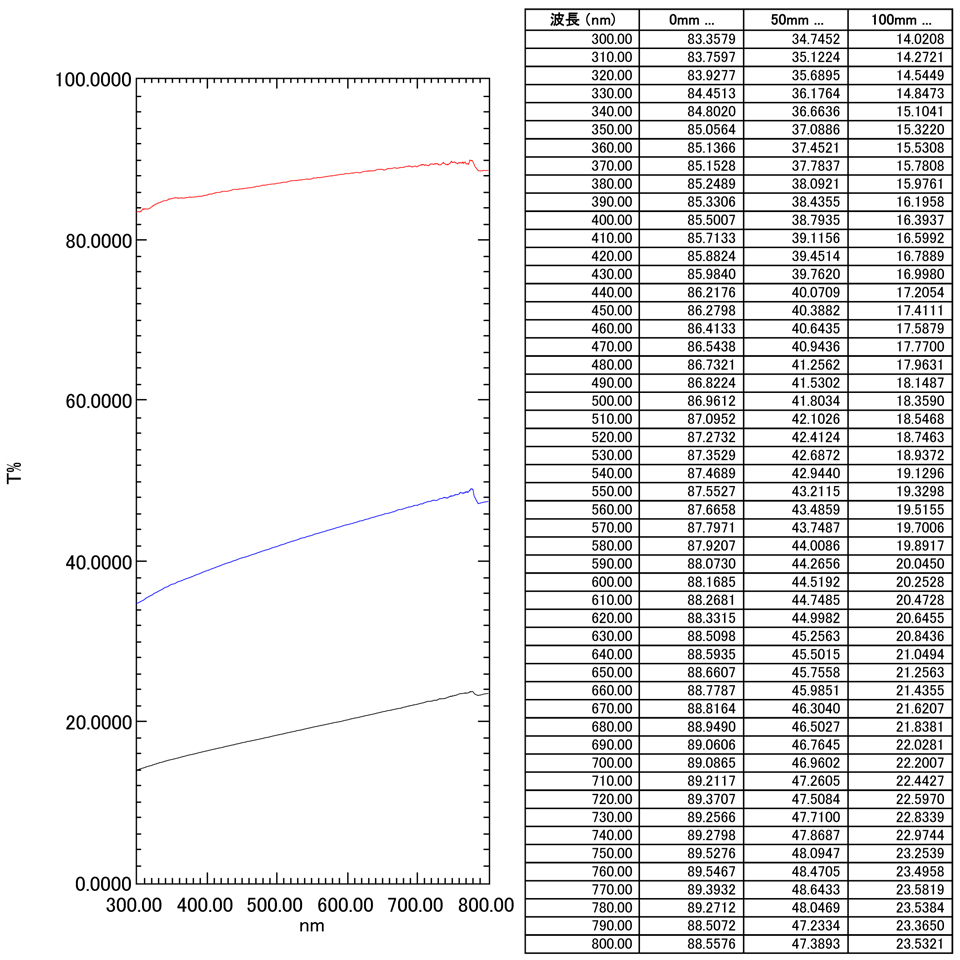

合成石英拡散板
合成石英で製作したフロスト型拡散板です。近紫外域～近赤外域に対応します。
ご希望のサイズに加工いたしますのでお問い合わせください。
ご希望のサイズに加工いたしますのでお問い合わせください。
特性表
価格
| 型番 | 材質 | 表面処理 | 寸法 | 定価 | 詳細特性 |
|---|---|---|---|---|---|
| F240-S4 | 合成石英 | 片面砂目(＃240) | 4×4mm 厚み1.5mm | 2,200円(税込2,420円) | 図面はこちら |
| F240-S50 | 合成石英 | 片面砂目(＃240) | 50×50mm 厚み1.5mm | 11,000円(税込12,100円) | 図面はこちら |
| F240-S127 | 合成石英 | 片面砂目(＃240) | 127×127mm 厚み1.5mm | 22,000円(税込24,200円) | 図面はこちら |
|
F500-S50
NEW |
合成石英 | 片面砂目(＃500) | 50×50mm 厚み1.5mm | 11,000円(税込12,100円) | 図面はこちら |
|
F500-S127
NEW |
合成石英 | 片面砂目(＃500) | 127×127mm 厚み1.5mm | 22,000円(税込24,200円) | 図面はこちら |
|
F700-S50
NEW |
合成石英 | 片面砂目(＃700) | 50×50mm 厚み1.5mm | 11,000円(税込12,100円) | 図面はこちら |
|
F700-S127
NEW |
合成石英 | 片面砂目(＃700) | 127×127mm 厚み1.5mm | 22,000円(税込24,200円) | 図面はこちら |

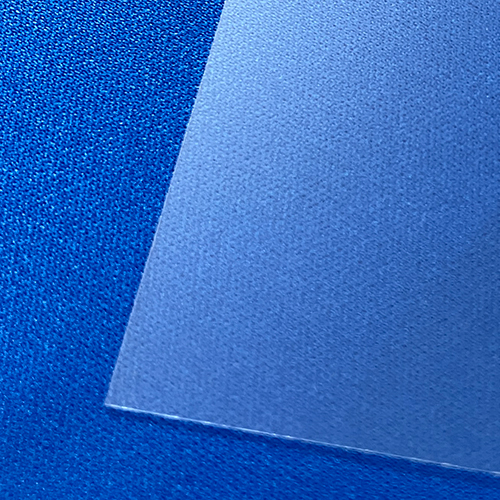

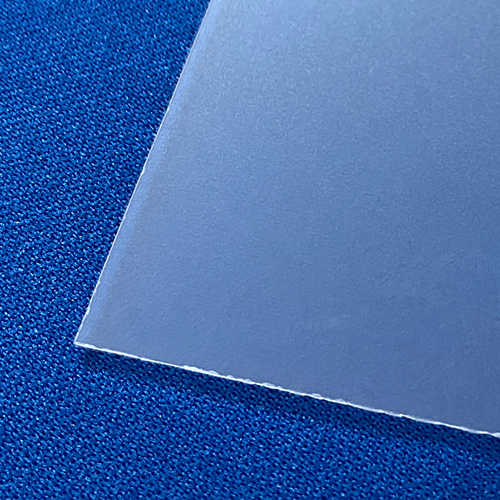

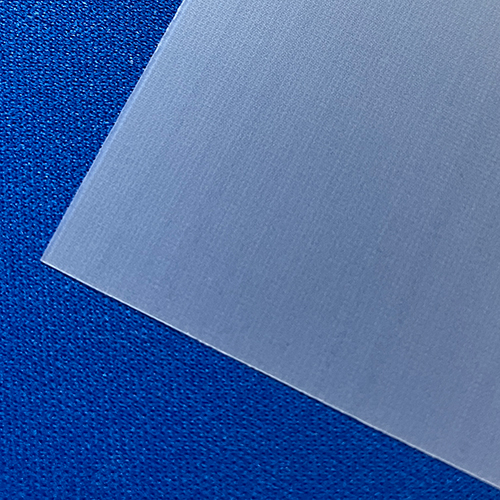

NEW マイクロレンズタイプ拡散フィルム
照明用途向けに最適な優れた拡散性・光源を目立たせない設計・美しい色混合性を兼ね備えたPET製のLED拡散フィルムです。
拡散角の異なる9タイプをラインアップしました。
拡散角の異なる9タイプをラインアップしました。
価格
| 型番 | 透過率 | 拡散角 | 寸法 | 定価 | 詳細特性 |
|---|---|---|---|---|---|
| C-HE05-PE07-S | 93-96％ | 5.7°±1° | 280x205mm 厚さ0.21mm | 5,000円(税込5,500円) |
|
| C-HE10-PE07-S | 93-96％ | 8.2°±1° | 280x205mm 厚さ0.21mm | 5,000円(税込5,500円) |
|
| C-HE15-PE07-S | 93-96％ | 16.5°±15% | 280x205mm 厚さ0.21mm | 5,000円(税込5,500円) |
|
| C-HE20-PE07-S | 92-96％ | 20.°±15% | 280x205mm 厚さ0.21mm | 5,000円(税込5,500円) |
|
| C-HE30-PE07-S | 91-95％ | 28.4°±10% | 280x205mm 厚さ0.21mm | 5,000円(税込5,500円) |
|
| C-HE40-PE07-S | 90-94％ | 41°±10% | 280x205mm 厚さ0.21mm | 5,000円(税込5,500円) |
|
| C-HE55-PE07-S | 89-93％ | 51°±10% | 280x205mm 厚さ0.21mm | 5,000円(税込5,500円) |
|
| C-HE80-PE07-S | 88-92％ | 75°±10% | 280x205mm 厚さ0.21mm | 5,000円(税込5,500円) |
|
| C-HE90-PE07-S | 87-92％ | 90°±10% | 280x205mm 厚さ0.21mm | 5,000円(税込5,500円) |
|
