Drawing / characteristic data

ダイクロイックフィルター　図面

ダイクロイックフィルターの図面・特性データです。画像をクリックすると、元画像を別タブで開けます。

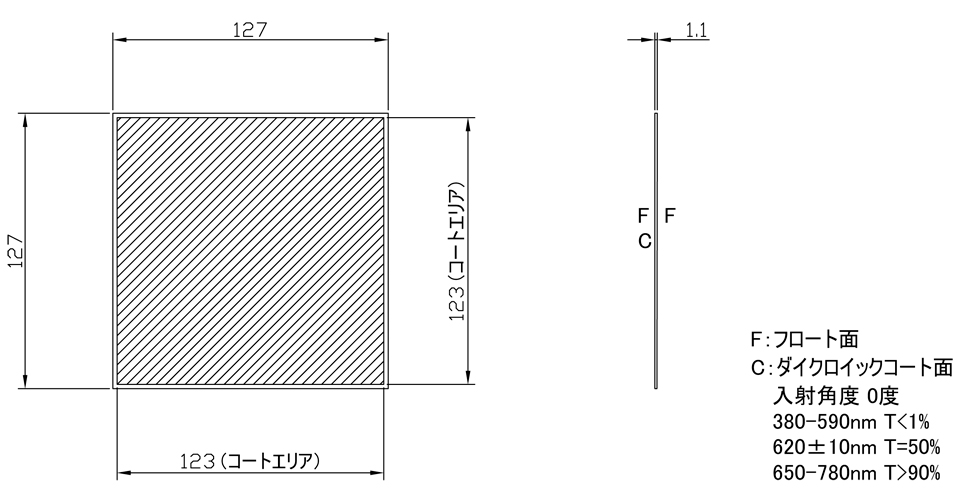

DFR-127S-1T：図面

DFR-127S-1T:図面

画像をクリックすると、JPG画像を別タブで開きます。

ダイクロイックフィルターへ戻るページ上部へ戻る

DFR-127S-2T：図面

DFR-127S-2T:図面

画像をクリックすると、JPG画像を別タブで開きます。

ダイクロイックフィルターへ戻るページ上部へ戻る

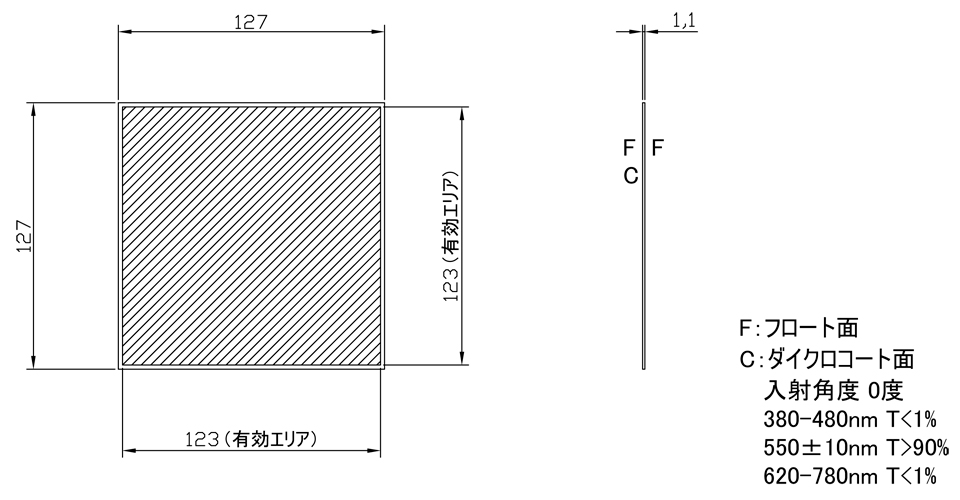

DFG-127S-1T：図面

DFG-127S-1T:図面

画像をクリックすると、JPG画像を別タブで開きます。

ダイクロイックフィルターへ戻るページ上部へ戻る

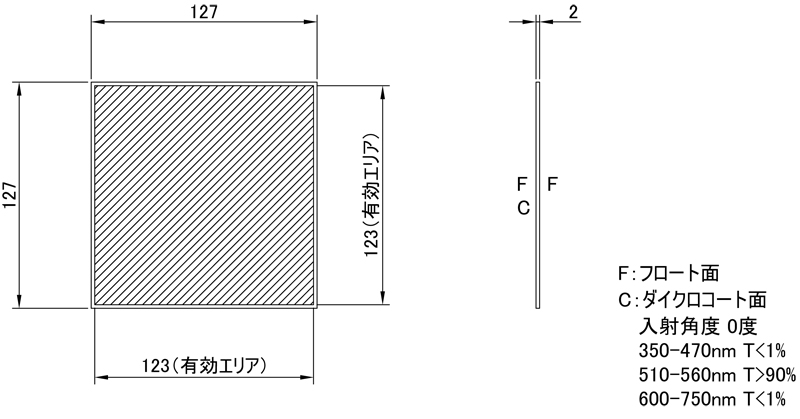

DFG-127S-2T：図面

DFG-127S-2T:図面

画像をクリックすると、JPG画像を別タブで開きます。

ダイクロイックフィルターへ戻るページ上部へ戻る

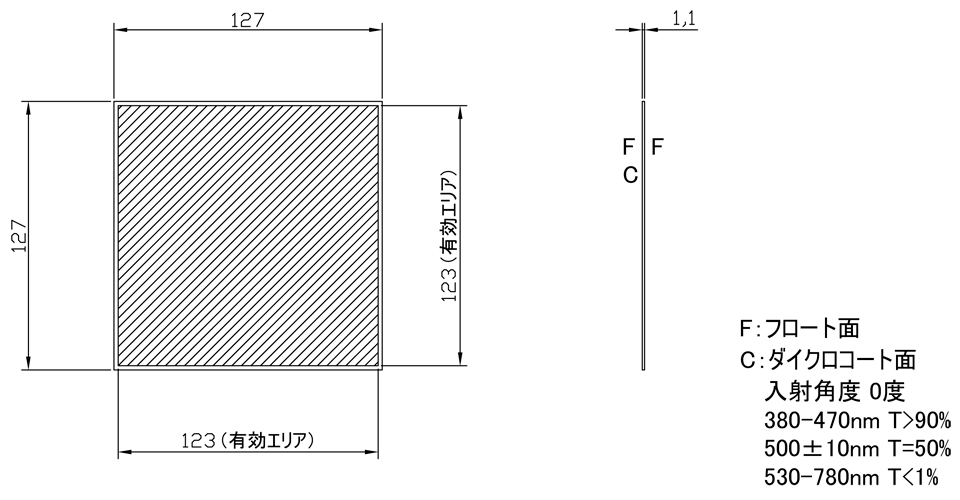

DFB-127S-1T：図面

DFB-127S-1T:図面

画像をクリックすると、JPG画像を別タブで開きます。

ダイクロイックフィルターへ戻るページ上部へ戻る

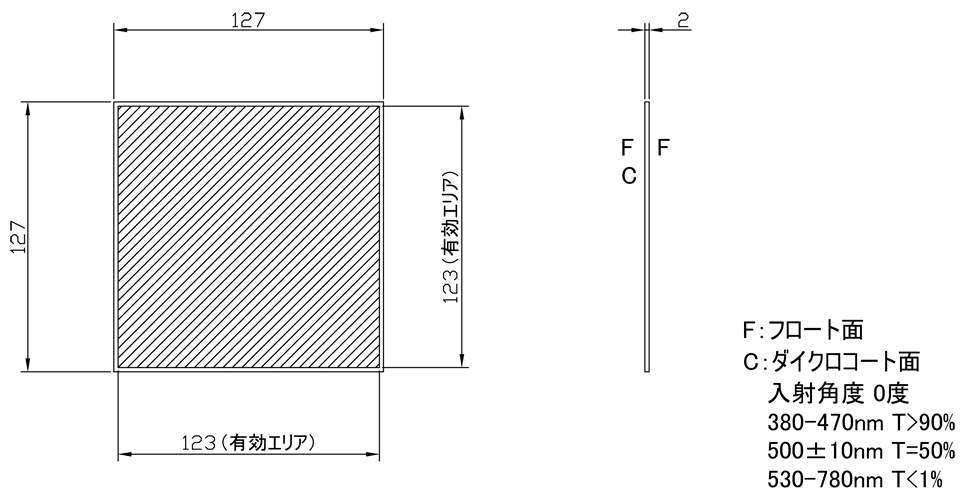

DFB-127S-2T：図面

DFB-127S-2T:図面

画像をクリックすると、JPG画像を別タブで開きます。

ダイクロイックフィルターへ戻るページ上部へ戻る

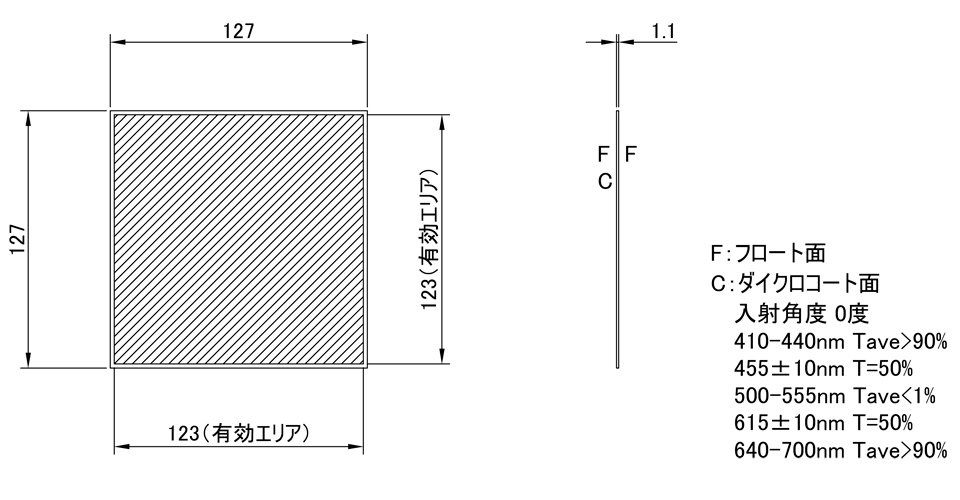

DFM-127S-1T：図面

DFM-127S-1T:図面

画像をクリックすると、JPG画像を別タブで開きます。

ダイクロイックフィルターへ戻るページ上部へ戻る

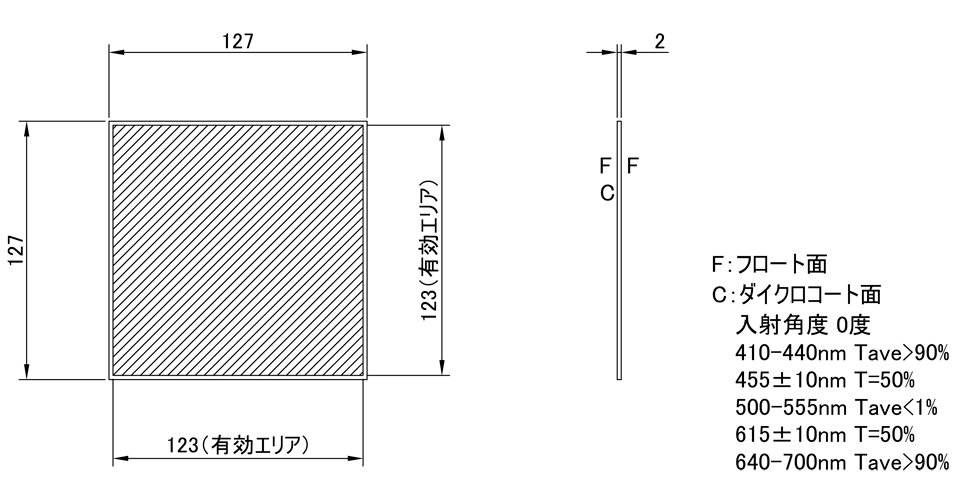

DFM-127S-2T：図面

DFM-127S-2T:図面

画像をクリックすると、JPG画像を別タブで開きます。

ダイクロイックフィルターへ戻るページ上部へ戻る

DFY-127S-1T：図面

DFY-127S-1T:図面

画像をクリックすると、JPG画像を別タブで開きます。

ダイクロイックフィルターへ戻るページ上部へ戻る

DFY-127S-2T：図面

DFY-127S-2T:図面

画像をクリックすると、JPG画像を別タブで開きます。

ダイクロイックフィルターへ戻るページ上部へ戻る

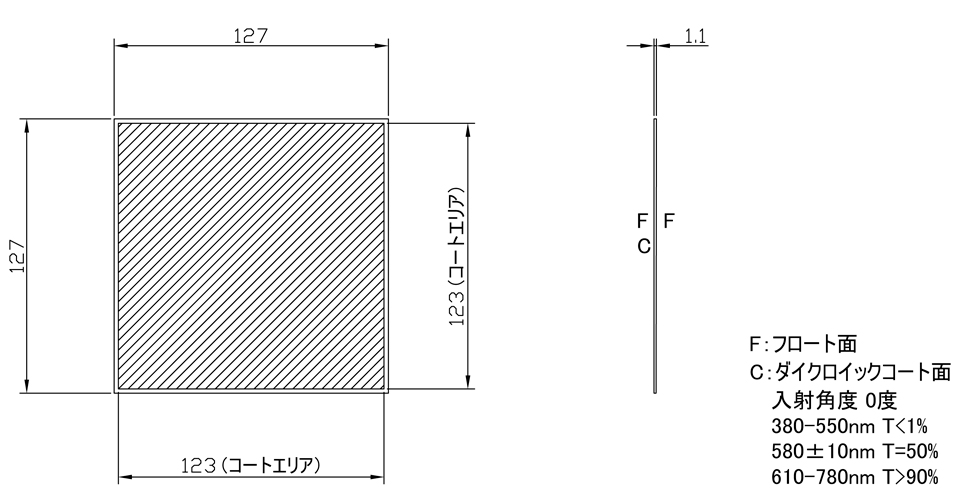

DFO-127S-1T：図面

DFO-127S-1T:図面

画像をクリックすると、JPG画像を別タブで開きます。

ダイクロイックフィルターへ戻るページ上部へ戻る

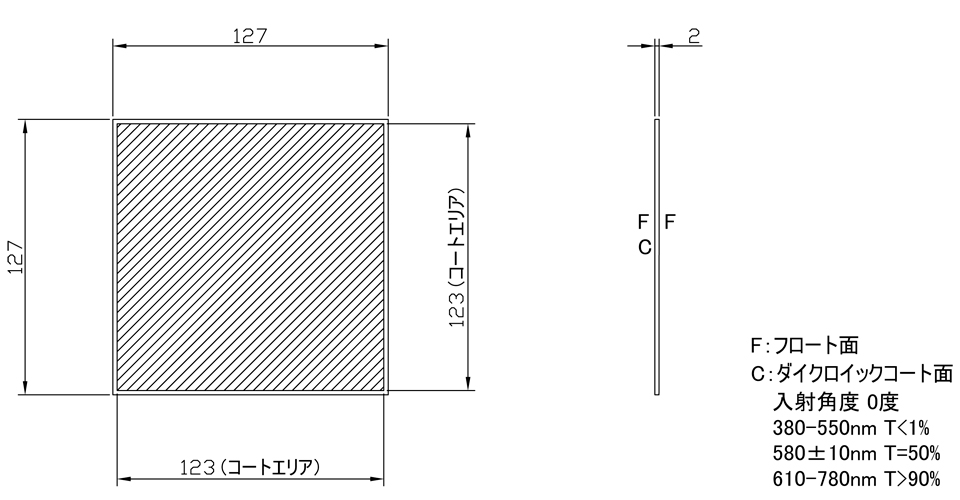

DFO-127S-2T：図面

DFO-127S-2T:図面

画像をクリックすると、JPG画像を別タブで開きます。
